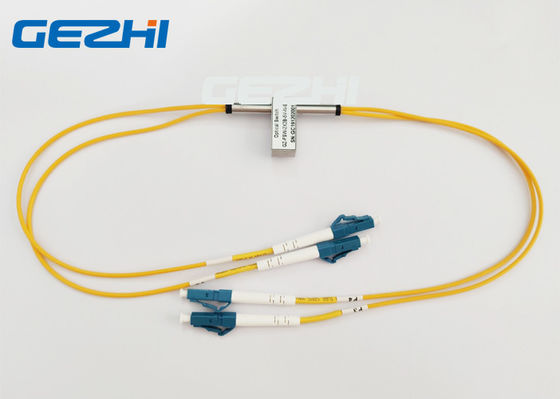

Mini contacts shunt optiques de fibre de 5V LC UPC 1310nm 2x2

Mini contacts shunt optiques de fibre de 5V LC UPC 1310nm 2x2
Mini contacts shunt optiques de fibre de 5V LC UPC 1310nm 2x2

Image Grand :  Mini contacts shunt optiques de fibre de 5V LC UPC 1310nm 2x2

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: GEZHI or OEM
Certification: CE RoHS FCC,ISO9001
Numéro de modèle: 2x2 ajoutent le commutateur optique de baisse
Conditions de paiement et expédition:
Quantité de commande min: 1PC
Prix: Negotiable
Détails d'emballage: 2pcs dans une mousse avec la boîte en plastique
Délai de livraison: 2-7 jours de travail
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 60000pcs par mois
Description de produit détaillée
Longueur d'onde: 1310 et 1550nm Commandez le type: Non-verrouillage
Alimentation d'énergie: 5v Connecteur: LC/UPC
Nom de produit: Mini contacts shunt optiques de la fibre 2x2 Applications: Protection d'émetteur et de récepteur
Surligner:

Commutateur optique de by-pass

,

commutateurs optiques de la fibre 2x2

,

commutateur de la fibre optique 1310nm





Les mini contacts shunt optiques de la fibre 2x2 pour s'ajoutent ou chutent dans les systèmes optiques



Les mini contacts shunt optiques de la fibre 2x2 de GEZHI avec le câble de 2mm évitent dedans la fibre facile à se casser. Son avec 10pins qui peut moutable au panneau de carte PCB.

Le contact shunt 2x2 optique est vite placé pour dévier le mode pour isoler le mainnetwork du dispositif local de mise en réseau. Type d'approvisionnement de GEZHI le divers de commutateur optique aiment 1x1, 1x2, 2x2, 1x3, 1x4, double 1x2, 2x2, 2x4, multicanal, 1x8, 1x16, 1x32 et commutateur optique d'équipement ou commutateur optique adapté aux besoins du client.



Caractéristiques

Coût bas inégalé
Basse perte par insertion

Fortement stable et fiable
Isolement élevé de la Manche
Verrouillage ou Non-verrouillage
Chemin optique libre époxyde



Applications

Instrumentation

Cheminement de signal optique

Systèmes de test de réseau

Optiques configurables s'ajoutent/baisses

Protection d'émetteur et de récepteur

Protection/restauration optiques de Netrwork



image optique de contacts shunt de la fibre 2x2

Mini contacts shunt optiques de fibre de 5V LC UPC 1310nm 2x2 0



Spécifications

Paramètres   GZ-FSW-2×2B
Gamme de longueurs d'onde nanomètre 850±40/1300±40 1260~1650
Avelength fonctionnant nanomètre 850/1300 1310/1490/1550/1625/1650
Perte par insertion DB Type : 0,8 maximum : 1,2 Type : 0,6 maximum : 0,8
Perte de retour DB MM≥30 SM≥50
Interférence DB MM≥35 SM≥55
PDL DB ≤0.05
WDL DB ≤0.25
TDL DB ≤0.25
Répétabilité DB ≤±0.02
Alimentation d'énergie v 3,0 ou 5,0
Vie périodes ≥107
Commutez le temps Mme ≤8
Puissance de transmission mW ≤500
Température de fonctionnement -20~+70
Température de stockage -40~+85
Poids g 16
Dimension millimètre (L) 12.0× (H) 8,2 la personnalisation 27.0× (W) est disponible.


Goupilles

Paramètres Goupilles Commande électrique Capteur de statut
2×2B Chemin optique 1 5 6 10 2 ou 3 3-4 7-8 8-9
Non-verrouillage P1-P3 -- -- -- -- Fin Ouvert Ouvert Fin
P1-P4, P2-P3 V+ -- -- LA terre Ouvert Fin Fin Ouvert
verrouillage P1-P3 -- -- LA terre V+ Fin Ouvert Ouvert Fin
P1-P4 P2-P3 V+ LA terre -- -- Ouvert Fin Fin Ouvert



Itinéraire optique

Statut un Statut deux


commutateur optique mécanique 1310/1550nm de fibre du by-pass 2x2 verrouillant le système d'OXC




commutateur optique mécanique 1310/1550nm de fibre du by-pass 2x2 verrouillant le système d'OXC


L'information d'ordre

GZ-2×2B

Mode Longueur d'onde Type de tension Modèle de contrôle Type de fibre Diamètre de fibre Longueur de fibre Connecteur
S=SM
M=MM
85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others
3=3V
5=5V
L=Latching
Verrouillage de N=Non-
5=50/125
6=62.5/125
9=9/125
X=Others
25=250um
90=900um
20=2.0mm
30=3.0mm
X=Others
1=1m
2=1.5m
X=Others
0=None
1=FC/PC
2=FC/APC
3=SC/PC
4=SC/APC
5=ST/PC
6=ST/APC
7=LC/PC
8=LC/APC
