Détails sur le produit:
Conditions de paiement et expédition:
|
| Longueur d'onde: | 1260~1650nm | Commandez le type: | Non-verrouillé |
|---|---|---|---|
| Alimentation d'énergie: | 5v | Connecteur: | FC/APC |
| Nom de produit: | Commutateurs optiques de fibre | Caractéristiques: | Basses déformations optiques bidirectionnelles |
| Surligner: | commutateurs 1X8 optiques,commutateurs 1650nm optiques mécaniques,Commutateurs optiques bidirectionnels |
||
Les commutateurs optiques de la mini fibre 1x8 mécanique Non-ont verrouillé le commutateur optique

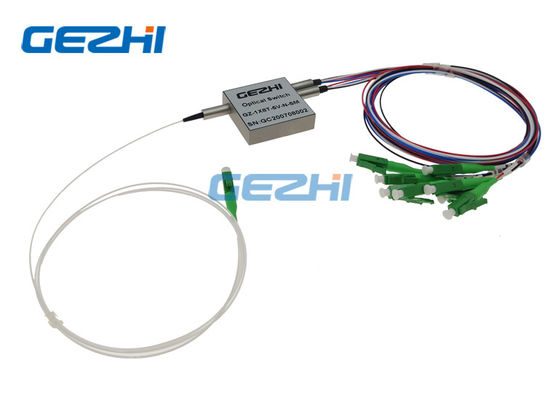

Mini appui optique mécanique de commutateur de la fibre 1×8 de GEZHI “(commutateur 1×8 optique) toute la longueur d'onde 1260nm~1650nm ou 850nm à la longueur d'onde à plusieurs modes de fonctionnement, son mini type avec la taille 35x35x9mm. elle offre la basse perte par insertion, la fiabilité ultra-haute, la vitesse de commutation rapide aussi bien que la représentation bidirectionnelle. Les commutateurs optiques sont très utilisés pour la protection, le réseau optique, la protection d'émetteur et de récepteur, le système de test de réseau et les instrumentations.
Caractéristiques
Temps court de commutation
Déformations optiques de Bi-directionalLow
Design compact, taille miniature
Bas entretien croisé, basse perte par insertion
Gamme de longueurs d'onde fonctionnante large
Applications
Contrôle du système
R&D dans le laboratoire
Protection et restauration de réseau
Metropolitan Area Network
Instrumentation, essai, et mesure
Spécifications
| Mini commutateur 1×8 optique | Unité | Typique |
| Longueur d'onde d'opération | nanomètre | 850nm ou 1260~1650nm |
| Perte par insertion | DB | <1><1> |
| Perte de personne à charge de longueur d'onde | DB | <0><0> |
| Perte de personne à charge de polarisation | DB | <0> |
| Perte de retour | DB | Millimètre : >35, SM : >55 |
| Entretien croisé | DB | Millimètre : >40, SM : >55 |
| Temps de commutation | Mme | Typique : 4 maximum : 10 |
| Répétabilité | DB | <> |
| Longévité | Cycles | >10 millions |
| Type de commutation | Verrouillage/Non-se verrouillant | |
| Manipulation optique de puissance | mW | <500mw> |
| Tension d'opération | Volts continu | 3V ou 5V |
| Température de fonctionnement | ℃ | 0~+70 |
| Température de stockage | ℃ | -40~+85 |
| Type de fibre | / | Fibre de SM/MM |
| Dimension de paquet | millimètre | 35L x 35W x 9H |
Note : 1. la personnalisation est disponible.
2. Spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.
Électrique
| Caractéristiques | Tension | Actuel | Résistance |
| verrouillage 5V | 4.5~5.5 V | 22,2 (±10%) mA | 202,5 (±10%) Ω |
| non-verrouillage 5V | 4.5~5.5 V | 31 (±10%) mA | 145 (±10%) Ω |
| verrouillage 3V | 2.7~3.3 V | 33,3 (±10%) mA | 90 (±10%) Ω |
| non-verrouillage 3V | 2.7~3.3 V | 46,7 (±10%) mA | 64,2 (±10%) Ω |
L'information de commande
GZ-FSW-1x8T-x-xx-x-x-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Diamètre de fibre | Longueur de fibre | Connecteur |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
Goupilles
Dimension
