| Nom de produit: | Commutateur fibre optique MEMS | La Manche: | 1x16 |
|---|---|---|---|
| Longueur d'onde: | 1310&1550nm | Commandez le type: | Non-verrouillage |
| Connecteur: | aucun | Application: | Moniteur de canal |
| Surligner: | commutateur optique de fibre de mems,Commutateur RS232 optique,commutateur optique de 1x16 MEMS |
||

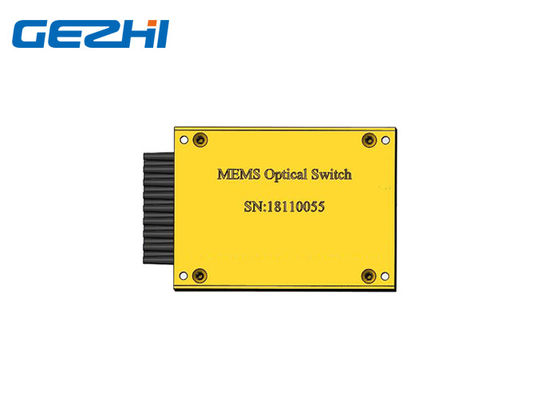

1x16 commutateur optique de fibre large de la bande passante MEMS unimodal
Le commutateur optique du MEMS de GEZHI est basé sur une puce micro-électromécanique de système (MEMS). La puce de MEMS se compose d'un miroir électriquement mobile sur un appui de silicium. Une tension appliquée à la puce de MEMS fait tourner le miroir, qui change l'accouplement de la lumière entre les fibres d'entrée et sortie du commutateur optique de MEMS.
Caractéristiques
Temps à grande vitesse de commutation
Fiabilité de forte stabilité et élevée
Basse perte par insertion et bas PDL
Peu sensible au choc et à la vibration
Applications
Changement
Surveillance de réseau
Blocage
Spécifications
| Paramètre | Unité | Valeur |
| La Manche de commutation | -- | 1XN (1X4,1X8,1x12,1X16,1X32) |
| Longueur d'onde | nanomètre | Bande de C/bande L /C+L/others |
| Perte par insertion | DB | ≤0.8/1.0/1.2/1.5/1.7 |
| Répétabilité | DB | ≤±0.02 |
| Perte de retour | DB | ≥50 |
| Entretien croisé | DB | ≥50 |
| Perte de personne à charge de longueur d'onde | DB | ≤0.3 |
| Perte de personne à charge de polarisation | DB | ≤0.2 |
| Perte de personne à charge de la température | DB | ≤0.3 |
| Temps de commutation | Mme | ≤15 |
| Manipulation optique de puissance | mW | ≤500 |
| Commutez le type | -- | Non-verrouillage |
| Tension de puissance | V | 5±10% |
| Puissance | W | ≤0.4 |
| Longévité | Cycles | 1 milliard de mn. |
| Température de fonctionnement | ℃ | -5 ~+70 |
| Hygrométrie fonctionnante | %RH | 5~90 |
| Température de stockage | ℃ | -40 | +85 |
| Hygrométrie de stockage | %RH | 5~90 |
| Type de fibre | -- | SMF-28 ou équivalent |
Notes :
1. Spécifique sans connecteurs ;
2. Bande d'O : 1290~1330nm, bande de C : 1530~1570nm, bande L : 1570~1610nm, pleine bande : 1270~1620nm
3. L'IL est mesurée à cwl, le ℃ 23. L'IL est pour la simple-bande. À deux bandes ajoute 0,2 DBs.
4. WDL est mesuré dans la gamme a +/- 20nm au ℃ 23
5. La répétabilité est définie après 100 cycles
6. Type de fibre : SMF-28 avec 0.9mm tube lâche ou équivalent
Puce de MEMS
L'information d'ordre
GZ-MS-1x16-x-x-xx-xx-x
| Mode | La Manche | Longueur d'onde | Type de fibre | Longueur de fibre | Connecteur | Commandez le type |
| Commutateur de MS=MEMS |
1xN Spécifiez N, où N≤32 |
bande 1=O bande 2=C Bande L 3= 4=C+L 5=O+C X=Customized |
1=SMF-28 X=Customized |
05=0.5M 10=1.0m X=Others |
NC=None FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC |
1=TTL/I2C 2=TTL/RS232 |
