Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Équipement OLP | Mode de protection: | 1:1 |
|---|---|---|---|
| Longueur d'onde: | 1310&1550nm | Port de surveillance: | RJ45 、 RS-232 |
| Connecteur: | SC/PC | Taille: | 2U: 483 x 230 x 89 mm |
| Surligner: | équipement de 1550nm OLP,ligne optique de 1310nm OLP,Système de commutateur d'OLP |
||

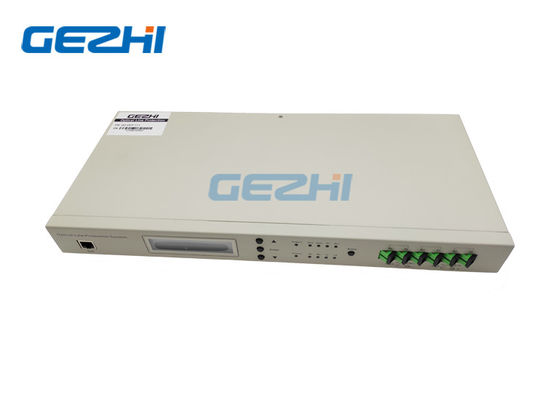

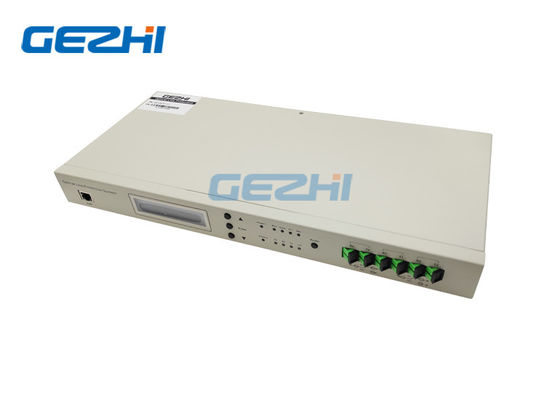

Optique système 1310/1550nm équipement 1+1 du 1:1 OLP de commutateur de protection de lignes
L'équipement de GEZHI OLP (protection de lignes optique) est un dispositif utilisé dans les paires, une à chaque extrémité du signal optique pour protéger la ligne de transmission de réseau. L'euipment d'OLP emploie la fibre optique vide de l'itinéraire différent pour construire un chemin de secours. Il peut réaliser la surveillance optique de puissance et la commutation automatique. Par le suivi en temps réel le statut de puissance dans la fibre fonctionnante. elle peut automatiquement commuter de la fibre fonctionnante à la fibre de secours quand la valeur de puissance de la fibre fonctionnante plus bas qu'un seuil défini par l'utilisateur. Dans le réseau de télécommunication optique, OLP surveille la puissance optique de la fibre optique à fibre optique et de réserve au temps réel. Au cas où la puissance optique actuelle de la fibre optique serait moins que la valeur- seuil de changement préréglée, puis l'alarme est allumée et elle commuterait à la fibre optique de réserve automatiquement pour protéger la ligne optique de système de transmission.
Caractéristiques
Basse perte par insertion
Caractéristiques transparentes de transmission
Commutateur non envahissant d'affaires
Réduisez la perte provoquée par la ligne défaut
Haut niveau de l'intégration par la conception embrochable, qui ménage de l'espace de l'armoire
Augmentez la fiabilité du réseau de transmission, améliorez la qualité de réseau
L'expansion est très commode

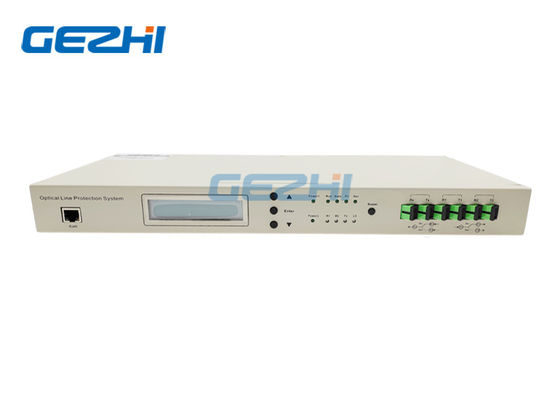

OLP adopte la conception de 1 à hauteur de u et peut être installé sur un 19" standard châssis en métal. Il s'applique 1+1 à la ligne optique réseau de réserve (ligne optique réseau de 1:1 de réserve). Quand la ligne principale optique décompose, elle peut maintenir la transmission de signal par automatiquement commutent à la ligne de secours.
illustration de 1+1 protections :
Caractéristiques fonctionnelles
Le voyant de signalisation montre le statut de ligne optique au port
La puissance de seuil de commutation et la puissance alarmante de seuil peuvent être installées par l'écran d'affichage à cristaux liquides ou l'accès de gestion du réseau
Deux genres de mode opérationnel disponibles : revenez automatiquement et manuellement à la ligne principale.
Les équipements principaux à recevoir le site ont trois modes pour le changement : manuel et à télécommande automatiques et obligatoires
Le temps de commutateur automatique est moins que 20ms

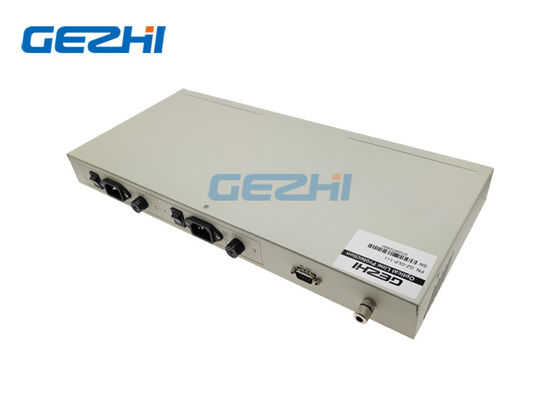

Doubles alimentation d'énergie chaude de redondance et chaud-que l'on peut brancher
Avec la gestion du réseau à distance de CLI
Spécifications
| Paramètre de système | Index technique | |
| Longueur d'onde de calibrage | 1310nm et 1550nm | |
| Perte par insertion sur le côté de transmission | < 4=""> | |
| Perte par insertion à recevoir le côté | < 1=""> | |
| Perte de retour | ≥ 45dB | |
| Interférence | > 55dB | |
| Perte de polarisation | <0> | |
| Détection de la gamme de la puissance optique | -50~20dBm | |
| Temps de commutation | < 20ms=""> | |
| puissance de seuil d'Automatique-commutation | -30dBm | |
| Mode de commutation | Manuel automatique et obligatoire, à distance | |
| Port d'Access optique d'entrée-sortie | SC/APC, SC/PC, FC/APC, FC/PC | |
| Port d'Access de gestion du réseau | RJ45, RS232 | |
| Mode de gestion du réseau | CLI | |
| La dimension du produit | châssis standard en métal 19-inch | |
| Condition ambiante | Température de fonctionnement | -10℃ | 60℃ |
| Température de stockage | -40℃ | 80℃ | |
| Hygrométrie | 5% | 95%, NO--condensant | |
| Alimentation d'énergie (standard) | 220V/AC, 50Hz ; -48V/DC (facultatif) | |
| Sécurité et EMC | Conforme avec la FCC, UL, CE, TUV, normes de CSA | |
| Puissance | < 5W=""> | |
Illustration de protection de 1:1
Caractéristiques fonctionnelles
Le voyant de signalisation montre le statut de ligne optique au port
La puissance de seuil de commutation et la puissance alarmante de seuil peuvent être installées par l'écran d'affichage à cristaux liquides ou l'accès de gestion du réseau
Les équipements principaux à recevoir le site ont trois modes pour le changement : manuel et à télécommande automatiques et obligatoires
Le temps de commutateur automatique est moins que 40ms
Doubles alimentation d'énergie chaude de redondance et chaud-que l'on peut brancher
Avec la gestion du réseau à distance de CLI
Paramètre technique
| Paramètre de système | Index technique | |
| Longueur d'onde de calibrage | 1310nm &1550nm | |
| Perte par insertion sur le côté de transmission | < 1=""> | |
| Perte par insertion à recevoir le côté | < 1=""> | |
| Perte de retour | ≥ 45dB | |
| Interférence | > 55dB | |
| Perte de polarisation | <0> | |
| Détection de la gamme de la puissance optique | -50~20dBm | |
| Temps de commutation | < 40ms=""> | |
| puissance de seuil d'Automatique-commutation | -30dBm | |
| Mode de commutation | Manuel automatique et obligatoire, à distance | |
| Port d'Access optique d'entrée-sortie | SC/APC, SC/PC, FC/APC, FC/PC | |
| Port d'Access de gestion du réseau | RJ45, RS232 | |
| Mode de gestion du réseau | CLI | |
| La dimension du produit | châssis standard en métal 19-inch | |
| Condition ambiante | Température de fonctionnement | -10℃ | 60℃ |
| Température de stockage | -40℃ | 80℃ | |
| Hygrométrie | 5% | 95% NO--condensant | |
| Alimentation d'énergie (standard) | 220V/AC, 50Hz ; - 48V/DC (facultatifs) | |
| Sécurité et EMC | Conforme avec la FCC, UL, CE, TUV, normes de CSA | |
| Puissance | < 5W=""> | |
