Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | OBS | La Manche: | 4x4 |
|---|---|---|---|
| Longueur d'onde: | 1310&1550nm | Tension: | 9~36V |
| Connecteur: | FC/UPC | Application: | Metropolitan Area Network |
| Surligner: | 1550nm OBS,Contact shunt D2x2 optique,module de commutateur 4x4 optique |
||

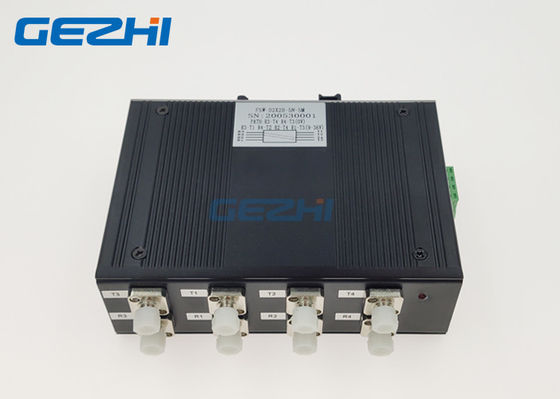

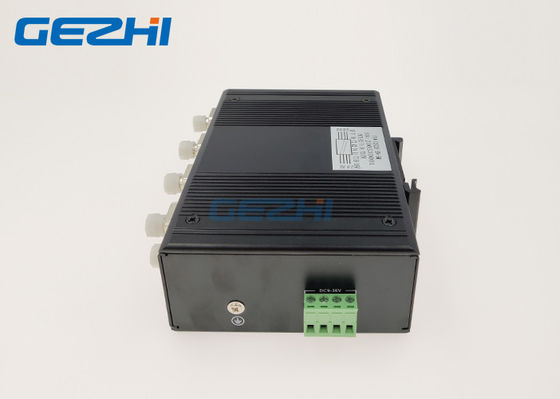

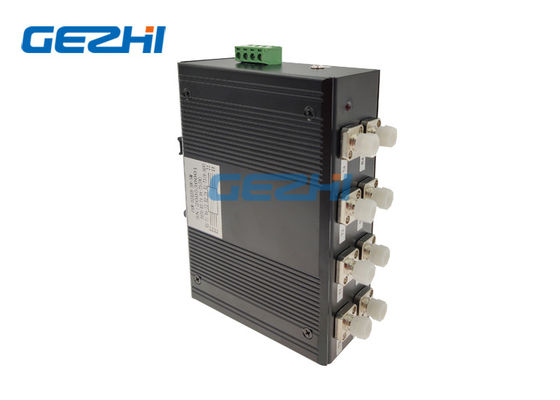

Module de commutateur Opto-mécanique optique de l'équipement 4x4 OBS de contact shunt D2x2
Le module de commutateur Opto-mécanique optique de l'équipement 4x4 OBS de contact shunt du D2x2 de GEZHI est conçu pour l'usage dans des instruments de mesure et des réseaux de transmission de fibre optique. Son vient avec la sortie 4 l'entrée et 4. Cet équipement optique de swtich du by-pass D2x2 est paquet de caisse en métal avec la carte PCB a monté, l'utilisateur peut employer avec l'alimentation CC directement. Le module optique de contact shunt avec le rail DIN pour l'installation facile.
Caractéristiques
Temps de changement court
Fortement stable et fiable
Fonction de protection de by-pass
Basse perte par insertion
Opération facile
Applications
R&D dans le laboratoire
Contrôle du système
OADM
Metropolitan Area Network
Sécurité et surveillance de réseau
Spécifications
| Paramètres | Unité | GZ-FSW-D2×2B-DIN | |
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Longueur d'onde fonctionnante | nanomètre | 850&1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,6 maximum : 1,0 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥30 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Alimentation d'énergie | v | C.A. 12~48VDC ou 110~220V | |
| Vie | périodes | ≥107 | |
| Temps de commutateur | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | 142x101x47 | |
L'information d'ordre
GZ-FSW-D2x2B-DIN-x-xx-x-x-x-xx-x-x
| Mode | Longueur d'onde | Alimentation d'énergie | Modèle de contrôle | Type de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
C.C DE D=12~48V Double alimentation d'énergie de B= DC+AC |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Chemin optique
Module de commutateur Opto-mécanique optique de l'équipement 4x4 OBS de contact shunt D2x2
