Équipement rapide de commutateur optique du bureau RS232 1x8 de commutation

Opération facile du commutateur 1×8 optique de contrôle de bureau de l'équipement RS-232

L'équipement de bureau RS-232 du commutateur 1×8 optique de GEZHI est l'utilisation du commutateur optique de réaliser les produits de conversion optiques de chemin. L'équipement chaque conception légère de chemin un bouton de contrôle, peut également commander le chemin léger par le RS - 232 instructions, peut être rapidement commuter le chemin optique simple de bouton et réaliser finalement 1 (entrée) * noyau de N (sortie) de fibre optique conduisant strictement la connexion croisée bi-directionnelle incolmatable, joue un rôle important dans les applications de télécommunication optique.

Dans le système de transmission de fibre optique, le contrôle de bureau de l'équipement RS-232 du commutateur 1×8 optique est utilisé pour la surveillance multicanale de fibre, la sélection multi de détecteur de source lumineuse, et la protection de fibre optique etc. de chemin. En outre, il est également employé dans le système de test de fibre optique pour la fibre optique et son essai composant, l'essai de câble extérieur et le système de contrôle optique de plusieurs endroits de capteurs.

Caractéristiques

Basse perte par insertion, commutation rapide
SerialNet, fiabilité élevée, de forte stabilité

Chaque canal LED allume le statut d'affichage
Chaque contrôle de bouton de canal indépendamment
RS - commutateur de commande de commande de porte série 232

Applications

Surveillance de câble et système de maintien

Télésurveillance de réseau optique

FITL
Mesure automatique

Spécifications

Paramètres	Unité	Indicateurs
Type d'unité		FSW-1X8-TR
Gamme de longueurs d'onde	nanomètre	1260~1650
Longueur d'onde d'essai	nanomètre	1310/1550nm
Perte par insertion	DB	Type. ≤0.8dB, DB Max.≤1.5
Répétabilité	DB	≤ 0,02
Perte de retour	DB	≥ 55
Interférence	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Puissance optique	mW	≤ 500
Temps de changement	Mme	Mme ≤12 (à canal adjacent)
Type de fibre	um	9/125
Connecteur		FC /APC
Mode de contrôle		Clé ou RS-232
Alimentation d'énergie fonctionnante (de type prise)	V	C.A. : 100~ 240 (50/60Hz)
Puissance	W	< 10
Température de fonctionnement	℃	-10 | +60
Taille	millimètre	(W) 245 millimètres X (D) 230 millimètres X (H) 95 millimètres



Contrôle de bureau de changement rapide de l'équipement RS-232 du commutateur 1×8 optique



Panneau à expliquer :

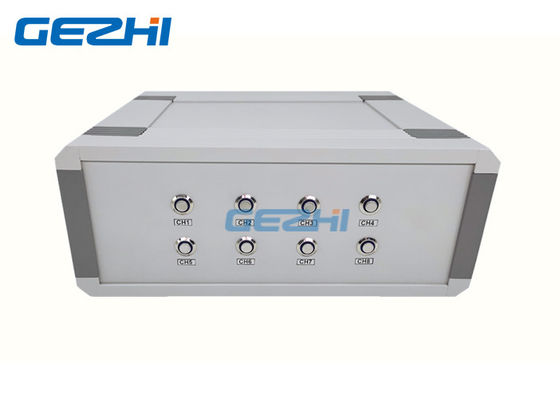

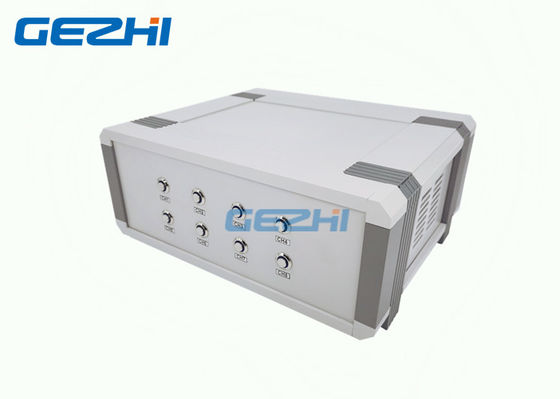

Panneau avant

◆1~8 : Bouton de commutation de chemin et voyants de signalisation légers.

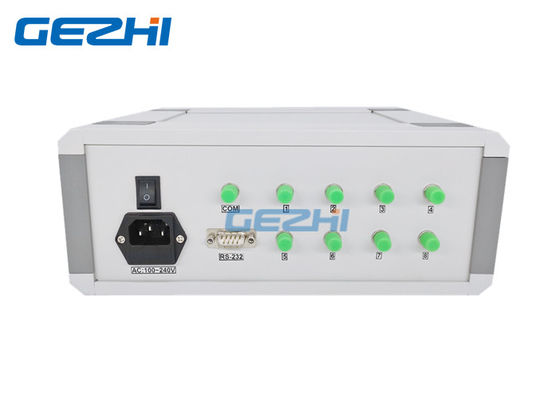

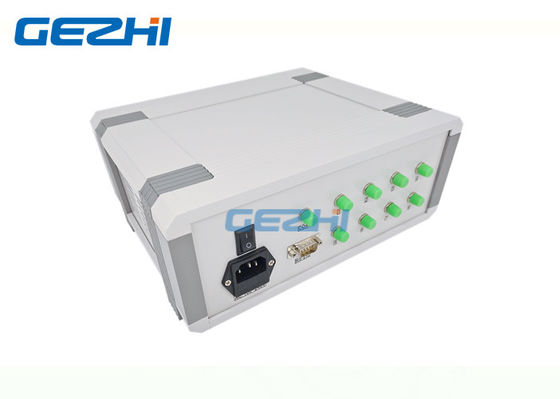

Panneau arrière

◆C.A. : 100~240V : Interface d'alimentation d'énergie

◆"MARCHE/ARRÊT" : Puissance en marche et en arrêt

◆COM : Terminal commun d'interface de fibre optique

◆1~8 : Chaque canal d'interface de fibre optique

◆RS-232 : Une interface de communication de porte série
