Bas équipement de commutateur optique du support 1650nm 1X8 de perte par insertion

Bas équipement FSW-1X8-U de commutateur optique du support 1×N (N≤16) de perte par insertion

Le bas équipement FSW-1X8-U de commutateur optique du support 1×N (N≤16) de perte par insertion de GEZHI est l'utilisation du commutateur optique de réaliser les produits de conversion optiques de chemin. Le bas équipement FSW-1X8-U de commutateur optique du support 1×N (N≤16) de perte par insertion permettent la connexion automatisée et qu'on peut répéter d'une fibre commune au nombre 8 de fibres de sortie ou d'entrée. Le commutateur optique de fibre de bâti de support ces 1x8 sont bidirectionnel et peuvent être employés dans la direction 1x8 ou 8x1.

Avec la capacité de commander et de commuter l'itinéraire optique. Le bâti de support de FSW-1x8-U Siwtches optique peut être manuellement choisi parmi le panneau avant ou être commandé par l'intermédiaire RS232 du port, port Ethernet et automatique-être balayé sur certaine fréquence. Dans le système de transmission de fibre optique, le bâti de support du FSW-1x8-U de GEZHI Siwtches optique est utilisé pour la surveillance multicanale de fibre, la sélection multi de détecteur de source lumineuse, et la protection de fibre optique etc. de chemin. En outre, le bâti de support du FSW-1x8-U de GEZHI Siwtches optique est également utilisé dans le système de test de fibre optique pour la fibre optique et son essai composant, l'essai de câble extérieur et le système de contrôle optique de plusieurs endroits de capteurs.

Caractéristiques

Basse perte par insertion, commutation rapide

Contrôle RS232 et télégestion de l'Ethernet RJ45
SerialNet, fiabilité élevée, de forte stabilité
Signal transparent de transmission. De forte stabilité et fiabilité

Panneau d'affichage à LED. Visualisation, opération commode
La Manche et l'intervalle du balayage automatique peuvent être installés


Applications

Surveillance de câble et système de maintien

FITL
Mesure automatique

Télésurveillance de réseau optique

Spécifications

Paramètres	Unité	Indicateurs
Type d'unité		FSW-1x8-U
Gamme de longueurs d'onde	nanomètre	1260~1650nm
Examinez la longueur d'onde	nanomètre	1310/1550 nanomètre
Perte par insertion	DB	Type. ≤0.8dB, DB Max.≤1.5
Répétabilité	DB	≤ 0,02
Perte de retour	DB	≥ 55
Interférence	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Puissance optique	mW	≤ 500
Temps de commutation	Mme	Mme ≤10 (à canal adjacent)
Type de fibre	um	9/125
Connecteur		FC/APC
Port de surveillance		RJ45 ET RS-232
Alimentation d'énergie fonctionnante (de type prise)	V	C.A. : 100~ 240 (50/60Hz)
Puissance	W	< 10
Température de fonctionnement	℃	-10 | 60
Taille	millimètre	1U : 483 x 230 x 45



Bas équipement FSW-1X8-U de commutateur optique du support 1×N (N≤16) de perte par insertion

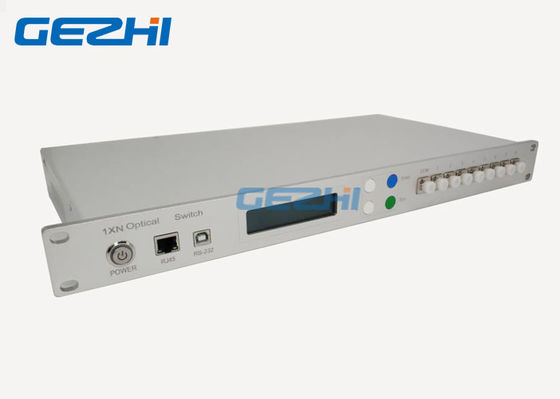

Panneau à expliquer :

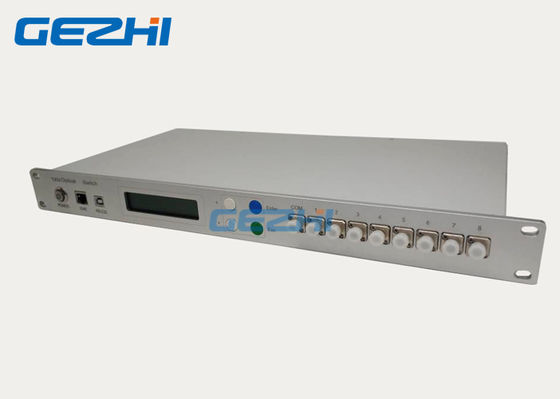

Panneau avant

◆Power : Commutateur principal d'alimentation d'énergie

◆RJ45 : Interface de gestion du réseau de transmissions ;

◆RS-232 : Interface série de Rs- ; Interface de communication RS232 périodique ;

◆LCD : Dispositifs qui montrent l'information directement ;

◆▲ : Clé à relever ; ▼ : Clé à abaisser ; Entrez : Clé à déterminer ;

ESC : Clé à décommander ;

◆com, 1~8: Interface de fibre ;



Panneau arrière

◆AC : 100~240V : Interface de cordon de secteur ;
