Nom de produit: | 2CH-OADM-C-WE | Longueur d'onde: | 1350&1510nm |
---|---|---|---|
Ligne type: | Ouest et une fibre est | Connecteur: | customzied |
Paquet: | boîte d'ABS de 100x80x10mm | Application: | Réseau de WDM |
Surligner: | 1510nm optiques ajoutent le module de la baisse OADM,Un module de la fibre OADM,Commutateur de mode unitaire des 2 Manche |

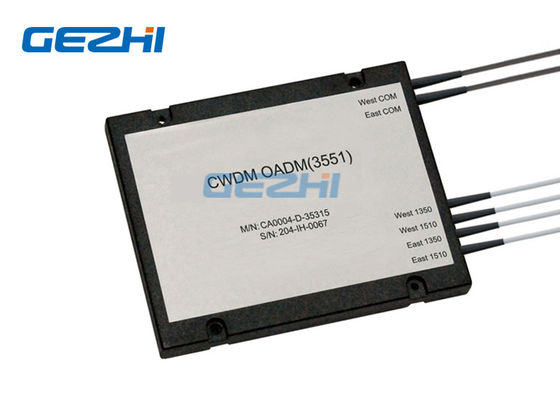

Une fibre 2CH optique s'ajoutent et ouest de module de la baisse OADM et transmission est de BIDI
La fibre 2CH de GEZHI un optique s'ajoutent et ouest de module de la baisse OADM et transmission est de BIDI avec CWDM wavelength1350nm et 1510nm. L'une fibre 2CH optique s'ajoutent et l'ouest de module de la baisse OADM et la transmission est de BIDI combine des canaux de longueur d'onde sur une fibre optique de transmission. Une fibre 2CH de Gezhi optique s'ajoutent et l'ouest de module de la baisse OADM et la transmission est de BIDI sont employés dans des systèmes de WDM pour multiplexer ou les ensembles de démultiplexage et de acheminement de signaux optiques, de s'ajouter sélectivement et se laisser tomber de fibre la personne ou de canaux de longueur d'onde d'un CWDM coulent. Ce 2CH optique s'ajoute et le module de la baisse OADM sont disponible dans (est et occidental) des configurations à double face soutenant jusqu'à deux longueurs d'onde sur une fibre.
Caractéristiques Fonctionnement simple de fibre Basse perte par insertion Est et occidental à double face Mise en réseau flexible d'OADM Aucun courant électrique requis
|
Applications Optique ajoutez et laissez tomber Télécommunication Réseau de WDM Réseau d'Acess Réseaux longs-courriers
|
Spécifications
Paramètre |
Unité |
2CH CWDM OADM | ||
Ajoutez | Baisse | |||
Longueur d'onde de la Manche | nanomètre | 1350 et 1510nm | ||
Longueur d'onde centrale Exactitude |
nanomètre | ±0.5 | ||
Espacement de la Manche | nanomètre | 20 | ||
Bande passante de la Manche (largeur de bande de @-0.5dB |
nanomètre | >15 | ||
Perte par insertion | DB | <>0,9 | <>0,9 | |
Ondulation de la Manche | DB | 0,3 | ||
Isolement |
Adjacent | DB | >30 | |
Non adjacent | DB | >40 | ||
La température de perte d'inertisation Sensibilité |
dB/℃ |
<0> |
||
La température de longueur d'onde Décalage |
nanomètre ℃ |
<0> | ||
Personne à charge de polarisation Perte |
DB | <0> | ||
Mode de polarisation Dispersion |
DB | <0> | ||
Directivité | DB | >50 | ||
Perte de retour | DB | >45 | ||
Manipulation maximum de puissance | mW | 300 | ||
La température d'Opterating | ℃ | -20~+70 | ||
Température de stockage | ℃ | -40~85 | ||
Dimension de paquet | millimètre | L100x80x10 |
Note : 1. la personnalisation est disponible.
2. Spécifique avec le connecteur
Dessin
ouest et est de 2Channel CWDM OADM sur la fibre simple
Elle laisse tomber le canal individuel et ajoute que le même dos de canal sur la fibre de réseau par transmission à double face.
21 le canal 1350nm et 1510nm CWDM s'ajoutent et des multiplexeurs de baisse pour l'EST et l'OUEST pour la transmission de données bidirectionnelle au-dessus des fibres simples.
La Manche 2 optique ajoutent l'ouest de multiplexeur de baisse et cascader est de filtre
2 le module de multiplexeur de la Manche OADM ouest s'ajoutent et des baisses 1350&1510nm et fibre simple est
