Nom de produit: | 2-OADM-C-WE-S | Longueur d'onde: | 1510&1570nm |
---|---|---|---|
Ligne type: | Ouest et fibre simple est | Connecteur: | LC/UPC |
Paquet: | 100x80x10mm | Application: | Optique ajoutez et laissez tomber |
Surligner: | 2CH OADM CWDM,1570nm optique ajoutent le multiplexeur de baisse,module de 1510nm OADM |

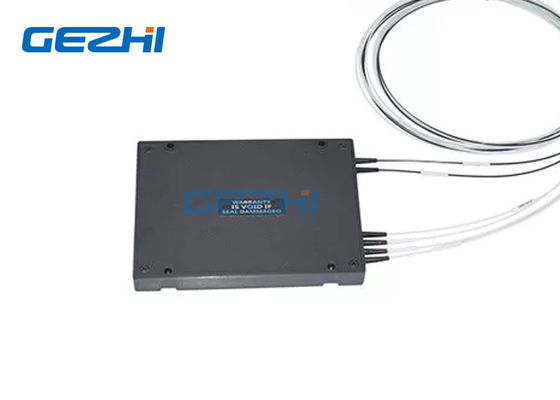

Module simple d'Ajouter-baisse de la Manche OADM CWDM Mux de la fibre 2
GEZHI choisissent le module d'Ajouter-baisse de la Manche OADM CWDM Mux de la fibre 2 avec CWDM wavelength1510nm et 1570nm. Le module simple d'Ajouter-baisse de la Manche OADM CWDM Mux de la fibre 2 combine des canaux de longueur d'onde sur une fibre optique de transmission. Le module simple d'Ajouter-baisse de la Manche OADM CWDM Mux de la fibre 2 de Gezhi sont utilisés dans des systèmes de WDM pour multiplexer ou les ensembles de démultiplexage et de acheminement de signaux optiques, de s'ajouter sélectivement et se laisser tomber de fibre la personne ou de canaux de longueur d'onde d'un CWDM coulent. Ce 2 module d'Ajouter-baisse de la Manche OADM CWDM Mux sont disponible dans (est et occidental) des configurations à double face soutenant jusqu'à deux longueurs d'onde sur une fibre.
Caractéristiques
|
Applications
|
Spécifications
Paramètre |
Unité |
2-OADM-C-WE-S | ||
Ajoutez | Baisse | |||
Longueur d'onde de la Manche | nanomètre | 1510 et 1570nm | ||
Longueur d'onde centrale Exactitude |
nanomètre | ±0.5 | ||
Espacement de la Manche | nanomètre | 20 | ||
Bande passante de la Manche (largeur de bande de @-0.5dB |
nanomètre | >15 | ||
Perte par insertion | DB | <>0,9 | <>0,9 | |
Ondulation de la Manche | DB | 0,3 | ||
Isolement |
Adjacent | DB | >30 | |
Non adjacent | DB | >40 | ||
La température de perte d'inertisation Sensibilité |
dB/℃ |
<0> |
||
La température de longueur d'onde Décalage |
nanomètre ℃ |
<0> | ||
Personne à charge de polarisation Perte |
DB | <0> | ||
Mode de polarisation Dispersion |
DB | <0> | ||
Directivité | DB | >50 | ||
Perte de retour | DB | >45 | ||
Manipulation maximum de puissance | mW | 300 | ||
La température d'Opterating | ℃ | -20~+70 | ||
Température de stockage | ℃ | -40~85 | ||
Dimension de paquet | millimètre | L100x80x10 |
Note : 1. la personnalisation est disponible.
2. Spécifique avec le connecteur
Cascader simple de filtre de module d'Ajouter-baisse de la Manche OADM CWDM Mux de la fibre 2
Dessin
Module simple d'Ajouter-baisse de la Manche OADM CWDM Mux de la fibre 2
Il laisse tomber le canal individuel et ajoute que le même dos de canal sur la fibre de réseau par transmission à double face.
2 le canal 1510nm et 1570nm CWDM s'ajoutent et des multiplexeurs de baisse pour l'EST et l'OUEST pour la transmission de données bidirectionnelle au-dessus des fibres simples.
Solution simple de module d'Ajouter-baisse de la Manche OADM CWDM Mux de la fibre 2
