Nom de produit: | 4CH-OADM-C-WE-S | Longueur d'onde: | 1510,1530,1550,1570nm |
---|---|---|---|
Ligne type: | fibre simple de Double-side | Connecteur: | customzied |
Paquet: | 100x80x10mm | Application: | Télécommunication |
Surligner: | CWDM ajoutent le multiplexeur de baisse,4CH Cwdm ajoutent la baisse,Double côté OADM |

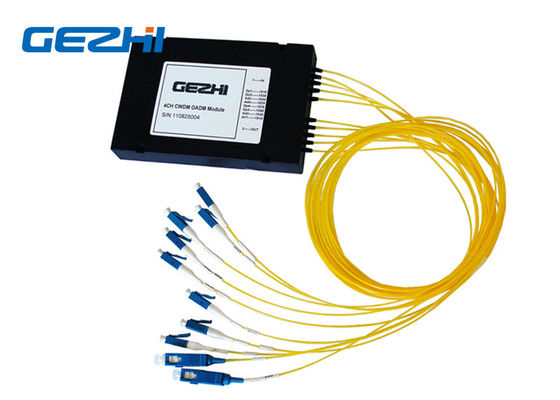

CWDM à fibres optiques OADM s'ajoutent/fibre simple de Double-side du module 4CH Mux Demux de baisse
Les CWDM à fibres optiques OADM de GEZHI s'ajoutent/transmission par fibres optiques simple de Double-side du module 4CH Mux Demux de baisse avec CWDM wavelength1510, 1530, 1550, 1570nm. Les CWDM à fibres optiques OADM s'ajoutent/canaux simples de longueur d'onde de cartels de fibre de Double-side du module 4CH Mux Demux de baisse sur une fibre optique de transmission. Les CWDM à fibres optiques OADM de Gezhi s'ajoutent/Double-side du module 4CH Mux Demux de baisse la fibre que simple sont employées dans des systèmes de WDM pour multiplexer ou les ensembles de démultiplexage et de acheminement de signaux optiques, de s'ajouter sélectivement et se laisser tomber de fibre la personne ou de canaux de longueur d'onde d'un CWDM coulent. Ce 4CH CWDM qu'optiques OADM s'ajoutent/demux mux de baisse est disponible dans (est et occidental) des configurations à double face soutenant jusqu'à quatre longueurs d'onde sur une fibre.
Caractéristiques Un fonctionnement de fibre Basse perte par insertion Mise en réseau flexible d'OADM Est et occidental à double face Aucun courant électrique requis
|
Applications Optique ajoutez et laissez tomber Réseau d'Acess Télécommunication Réseau de WDM Réseaux longs-courriers
|
Spécifications
Paramètre |
Unité |
4CH CWDM OADM | ||
Ajoutez | Baisse | |||
Longueur d'onde de la Manche | nanomètre | 1510, 1530, 1550, 1570nm | ||
Longueur d'onde centrale Exactitude |
nanomètre | ±0.5 | ||
Espacement de la Manche | nanomètre | 20 | ||
Bande passante de la Manche (largeur de bande de @-0.5dB |
nanomètre | >15 | ||
Perte par insertion | DB | <>1,8 | <1> | |
Ondulation de la Manche | DB | 0,3 | ||
Isolement |
Adjacent | DB | >30 | |
Non adjacent | DB | >40 | ||
La température de perte d'inertisation Sensibilité |
dB/℃ |
<0> |
||
La température de longueur d'onde Décalage |
nanomètre ℃ |
<0> | ||
Personne à charge de polarisation Perte |
DB | <0> | ||
Mode de polarisation Dispersion |
DB | <0> | ||
Directivité | DB | >50 | ||
Perte de retour | DB | >45 | ||
Manipulation maximum de puissance | mW | 300 | ||
La température d'Opterating | ℃ | -20~+70 | ||
Température de stockage | ℃ | -40~85 | ||
Dimension de paquet | millimètre | L100x80x10 |
Note : 1. la personnalisation est disponible.
2. Spécifique avec le connecteur
Dessin
CWDM à fibres optiques OADM s'ajoutent/fibre simple de Double-side du module 4CH Mux Demux de baisse
Il laisse tomber le canal individuel et ajoute que le même dos de canal sur la fibre de réseau par transmission à double face.
4 le canal 1510,1530,1550,1570nm CWDM s'ajoutent et des multiplexeurs de baisse pour l'EST et l'OUEST pour la transmission de données bidirectionnelle au-dessus des fibres simples.
CWDM à fibres optiques OADM cascader simple s'ajoutent/de filtres de fibre de Double-side du module 4CH Mux Demux de baisse
CWDM à fibres optiques OADM s'ajoutent/fibre simple de Double-side du module 4CH Mux Demux de baisse
