| Nom de produit: | WDM basé sur filtre | Longueur d'onde: | 980/1550nm |
|---|---|---|---|
| Port: | 1x2 | Cassette de PackageLGX: | tube d'acier inoxydable |
| Connecteur: | FC/PC | Application: | EDFA |
| Surligner: | multiplexeurs de 1550nm FWDM,WDM du filtre 1x2,WDM de filtre de 3 ports |
||

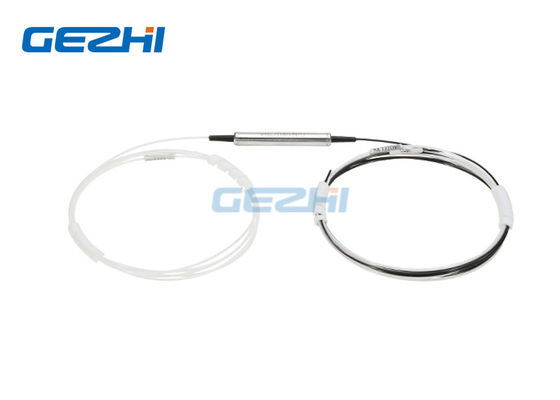

3 multiplexeurs du port 1480/1550nm FWDM composants
1480/1550nm FWDM - pour l'amplificateur optique de haute puissance de DWDM et l'EDFA
1480/1550 nanomètre FWDW est basé sur la technologie en couche mince et le métal de filtre collant l'emballage micro-optique. Ce composant est employé pour combiner ou séparer 1480 et signal de la bande 1550nm. Les dispositifs combinent ou séparent la lumière à la longueur d'onde différente dans une gamme de longueurs d'onde large. Ils offrent la perte par insertion très basse, la basse dépendance de polarisation, l'isolement élevé et l'excellente stabilité environnementale. La puissance élevée manipulant la capacité peut être réalisée par le traitement unique de tresse et le revêtement de haute qualité de l'AR. Ces composants ont été intensivement employés dans des amplificateurs d'EDFAs, de Raman, des réseaux de WDM et des instruments optiques de fibre.
|
Caractéristiques |
Applications |
|
|
Spécifications
| Paramètre | FWDM | |
| Passez la gamme de longueurs d'onde de la Manche (le nanomètre) | 1530 | 1580 (ou 1440 | 1490) | |
| Reflétez la gamme de longueurs d'onde de la Manche (le nanomètre) | 1440 | 1490 (ou 1530 | 1580) | |
| Perte par insertion (DB) | Reflétez la Manche | < 0=""> |
| Passez la Manche | < 0=""> | |
| Variation de perte par insertion (DB) | < 0=""> | |
| Isolement | Reflétez la Manche | > 12 |
| Passez la Manche | > 30 | |
| Sensibilité de température de perte par insertion (dB/°C) | < 0=""> | |
| Perte dépendante de polarisation (DB) | < 0=""> | |
| Dispersion de mode de polarisation (picoseconde) | < 0=""> | |
| Directivité (dB) | > 60 | |
| Perte de retour (DB) | > 50 | |
| Manipulation de puissance (mW) | 300 | |
| Température de fonctionnement (°C) | 0 | +70 | |
| Température de stockage (°C) | -40 | +85 | |
| Dimensions de paquet (millimètres) |
|
|
3 multiplexeurs du port 1480/1550nm FWDM composants
L'information de commande :
| A | B | C | D | E |
| Longueur d'onde | Type de tube | Longueur de fibre (Incluez le connecteur) |
Connecteur | Dimension |
|
45 : 1480nm pass/1550nm se reflètent 54 : 1550nm pass/1480nm se reflètent X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= d'autres |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
