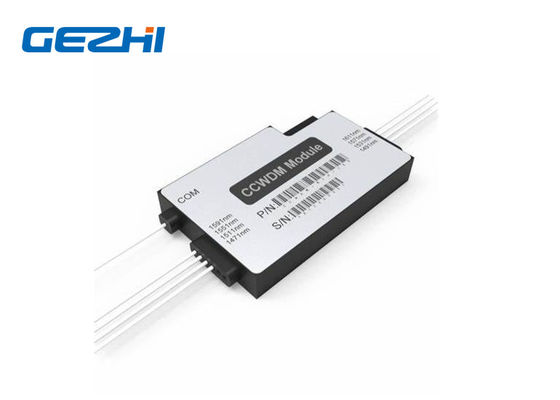

Module optique du contrat CWDM du multiplexeur 1x8 de mini fibre

Module optique du contrat CWDM du multiplexeur 1x8 de mini fibre
Module optique du contrat CWDM du multiplexeur 1x8 de mini fibre

Image Grand :  Module optique du contrat CWDM du multiplexeur 1x8 de mini fibre

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: GEZHI or OEM
Certification: CE RoHS ISO9001
Numéro de modèle: CCWDM-8CH
Conditions de paiement et expédition:
Quantité de commande min: 1PC
Prix: Negotiable
Détails d'emballage: 2pcs dans une mousse avec la boîte de papier
Délai de livraison: 2-7 jours de travail
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 60000pcs par mois
Description de produit détaillée
Nom d'article: CWDM compact La Manche: 8
Longueur d'onde: 1470~1610nm Connecteur: LC/UPC
Application: Réseau de CWDM Caractéristique: Perte très réduite
Surligner:

1x8 CCWDM

,

multiplexeur de 8CH CCWDM

,

8 module des canaux CCWDM



1x8 multiplexeur optique de mini fibre de modules du contrat CWDM



Le module des canaux CCWDM de GEZHI 8 est CWDM compact (multiplexage par répartition en longueur d'onde brut compact), qui est une technologie de multiplexage par répartition en longueur d'onde basée sur TFF (filtre de la couche mince). Cela fonctionne de la même manière que le module de CWDM, sauf que CCWDM emploie la technologie spatiale d'espace libre, comparée à la méthode de cascade de fibre commune de CWDM, comparée au module de CWDM, la taille de paquet de CCWDM est considérablement petite la perte par insertion est inférieure et la cohérence est meilleure ; elle peut remplacer des produits de CWDM sont employées dans la télécommunication, les réseaux d'entreprise, les réseaux de PON, TV par câble et d'autres domaines. La perte par insertion inférieure fait le module de CCWDM avoir l'atténuation inférieure de signal une fois utilisée, réduisant de ce fait l'alimentation électrique de l'émetteur de signal.



Caractéristiques

Applications

  • Perte très réduite
  • Stabilité thermique superbe
  • Excellente fiabilité
  • Dimension compacte
  • Ultra stable et fortement fiable
  • Température de fonctionnement prolongée disponible
  • Système de CWDM
  • Réseaux de télécom
  • Réseaux de métro
  • Réseaux large bande
  • Service spécial facultatif



Caractéristiques

Paramètre 4 ch 4+UPG 8 ch 8+UPG1 8+UPG2
Longueur d'onde de fonctionnement (nanomètre) 1260~1620
Longueur d'onde de la Manche (nanomètre) 1270,1290,…, 1590,1610, ou 1271,1291,…, 1591,1611
Gamme de longueurs d'onde de port d'UPG (nanomètre) Na TBD Na 1260~1360 1260~1457
Espacement de la Manche (nanomètre) 20
Bande passante de la Manche (nanomètre) CWL+/-6.5nm
Perte par insertion (DB) * ≤1.6 ≤1.6 ≤2.2 ≤2.2 ≤2.5
Ondulation de la Manche (DB) ≤0.3
Isolement (DB) Adjacent >30
Non-adjacen >40
Isolement d'UPG (DB) Na >15 Na >15 >15
Dispersion de mode de polarisation (picoseconde) ≤0.2
Perte dépendante de polarisation (DB) ≤0.2
Directivité (DB) >45
Perte de retour (DB) >45
Manipulation maximum de puissance (mW) 500
Température de fonctionnement (℃) -40~+75
Température de stockage (℃) -40~+85
Type de fibre G657A1
Connecteur TBD
Dimension de paquet (millimètres) L55 x W35 x H8 ou L46 x W28 x H6


L'information de commande

Configuration La Manche non. Type de tresse Longueur de fibre Déclinaison (millimètres) Connecteur
CC=CCWDM

La Manche 40=4

41=4+UPG

La Manche 80=8

81=8+UPG1

82=8+UPG2

......

0=250um

1=900um



0=0.5m

1=1m
2=1.5m
3=others

1= L55 x W35 xH8

2=L46 x W28 x H6

0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC

5=LC/APC
6=LC/PC

7=others





Technologie en espace libre unique
1x8 le multiplexeur optique de mini fibre de modules du contrat CWDM adopte la technologie en espace libre, qui emploie la propagation légère dans l'espace libre pour transmettre sans fil des données. À l'intérieur du dispositif, des canaux de signal adjacents sont cascadés par la poutre parallèle au lieu de la fibre. Ceci ménage de beaucoup d'espace pour la boîte de paquet, et l'exécution unique aide également CCWDM Mux Demux avec la basse perte par insertion.





Module optique du contrat CWDM du multiplexeur 1x8 de mini fibre 0





1x8 multiplexeur optique de mini fibre de modules du contrat CWDM

Dessin mécanique

TYPE 1

Module optique du contrat CWDM du multiplexeur 1x8 de mini fibre 1

TYPE - 2

Module optique du contrat CWDM du multiplexeur 1x8 de mini fibre 2
