Nom d'article: | Mini module de CWDM | La Manche: | 1x7 |
---|---|---|---|
Longueur d'onde: | 1470~1590nm | Connecteur: | Adapté aux besoins du client |
Application: | Service spécial facultatif | Caractéristique: | Stabilité thermique superbe |
Surligner: | 1x7 CCWDM Mux Demux,module de 1590nm CCWDM,Dispositif optique de CCWDM |

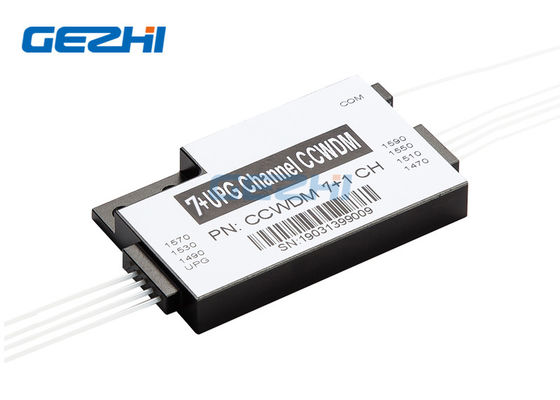

dispositif optique du mini CWDM module CCWDM Mux/Demux de 1x7 ch
GEZHI s'est spécialisé dans la coutume configurée, fiable, des produits de CCWDM basés sur les besoins des clients. Notre dispositif optique du mini CWDM module CCWDM Mux/Demux de 1x7 ch est basé sur l'optique de l'espace libre et a une meilleure uniformité contre des conceptions en couche mince de (TFF) de filtre. L'isolement élevé de GEZHI, la basse perte par insertion, paramètres de haute qualité de basse de PDL du contrat CWDM offre passive du module CCWDM avec 7 la longueur d'onde 1470nm, 1490nm, 1510lenanomètre,1530nm,1550nm,1570nm,1590nmetavecunportdehaussepourlefutursdéveloppementetfibrese prolongent.
Le dispositif optique du mini CWDM module CCWDM Mux/Demux de 1x7 ch peut remplacer des produits de CWDM sont employés dans la télécommunication, les réseaux de PON, les réseaux d'entreprise, TV par câble et d'autres domaines. La perte par insertion inférieure fait le module de CCWDM avoir l'atténuation inférieure de signal une fois utilisée, réduisant de ce fait l'alimentation électrique de l'émetteur de signal.
Caractéristiques |
Applications |
|
|
Caractéristiques
Paramètre | 7 ch | 7+UPG | 8 ch | 8+UPG1 | 8+UPG2 | ||
Longueur d'onde de fonctionnement (nanomètre) | 1260~1620 | ||||||
Longueur d'onde de la Manche (nanomètre) | 1270,1290,…, 1590,1610, ou 1271,1291,…, 1591,1611 | ||||||
Gamme de longueurs d'onde de port d'UPG (nanomètre) | Na | TBD | Na | 1260~1360 | 1260~1457 | ||
Espacement de la Manche (nanomètre) | 20 | ||||||
Bande passante de la Manche (nanomètre) | CWL+/-6.5nm | ||||||
Perte par insertion (DB) * | ≤2.0 | ≤2.0 | ≤2.2 | ≤2.2 | ≤2.5 | ||
Ondulation de la Manche (DB) | ≤0.3 | ||||||
Isolement (DB) | Adjacent | >30 | |||||
Non-adjacen | >40 | ||||||
Isolement d'UPG (DB) | Na | >15 | Na | >15 | >15 | ||
Dispersion de mode de polarisation (picoseconde) | ≤0.2 | ||||||
Perte dépendante de polarisation (DB) | ≤0.2 | ||||||
Directivité (DB) | >45 | ||||||
Perte de retour (DB) | >45 | ||||||
Manipulation maximum de puissance (mW) | 500 | ||||||
Température de fonctionnement (℃) | -40~+75 | ||||||
Température de stockage (℃) | -40~+85 | ||||||
Type de fibre | G657A1 | ||||||
Connecteur | TBD | ||||||
Dimension de paquet (millimètres) | L55 x W35 x H8 ou L46 x W28 x H6 |
Technologie en espace libre unique
Le dispositif optique du mini CWDM module CCWDM Mux/Demux de 1x7 ch adopte la technologie en espace libre, qui emploie la propagation légère dans l'espace libre pour transmettre sans fil des données. À l'intérieur du dispositif, des canaux de signal adjacents sont cascadés par la poutre parallèle au lieu de la fibre. Ceci ménage de beaucoup d'espace pour la boîte de paquet, et l'exécution unique aide également CCWDM Mux Demux avec la basse perte par insertion.
dispositif optique du mini CWDM module CCWDM Mux/Demux de 1x7 ch
L'information de commande
Configuration | La Manche non. | Type de tresse | Longueur de fibre | Déclinaison (millimètres) | Connecteur |
CC=CCWDM |
La Manche 70=7 71=7+UPG La Manche 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Dessin mécanique
TYPE 1
TYPE - 2
