| Nom de produit: | module de commutateur 2x2A optique | Longueur d'onde: | 1260~1650nm |
|---|---|---|---|
| Commandez le type: | Non-verrouillage ou verrouillage | Alimentation d'énergie: | 5v |
| Connecteur: | SC/UPC ou d'autres | Puissance: | ≤500mW |
| Surligner: | module de commutateur 2x2 optique mécanique,module de commutateur 500mW optique mécanique,câble Ethernet optique de fibre 1650nm |
||
module de commutateur optique de Mechanial de la croix 2x2/barre
Le commutateur optique de GEZHI Photonics Co., Ltd's 2x2 est un commutateur à barres croisées. Il a deux par deux ports (2x2). Le commutateur change la connexion des ports de signal optique entre l'état de croix et la barre simultanément. Ce dispositif a l'application large dans OADM configurable, réseaux optiques de zone métropolitaine, ou dans l'équipement d'essai/de surveillance.
Les commutateurs optiques de la croix 2x2/barre avec la fibre de mode unitaire (9/125 micron) ou des fibres multimode peuvent être fournis. Le verrouillage ou le non-verrouillage des types sont disponible. Ce commutateur a la basse perte par insertion, isolement élevé de canal, gamme de longueurs d'onde large.
Caractéristiques
Applications
Spécifications
|
Paramètres
|
GZ-FSW-2×2A | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,7 maximum : 1,0 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Alimentation d'énergie | v | 3,0 ou 5,0 | |
| Vie | périodes | ≥107 | |
| Temps de commutateur | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Dimension | millimètre | (L) 30.0× (H) 12,8 la personnalisation 55.0× (W) est disponible. | |
Itinéraire optique
L'information d'ordre
GZ-FSW-2×2A-X-xx-x-x-x-xx-x-x
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

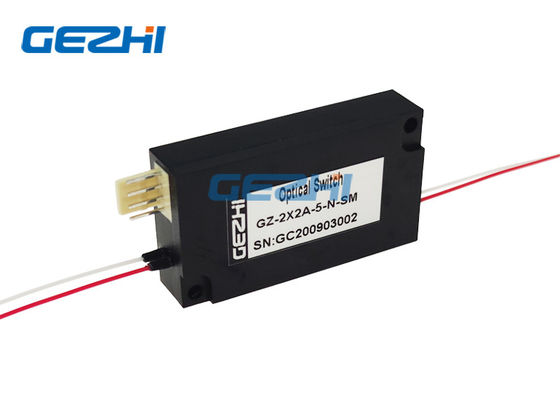

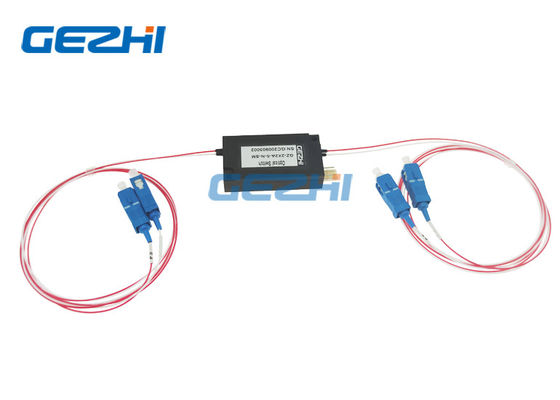

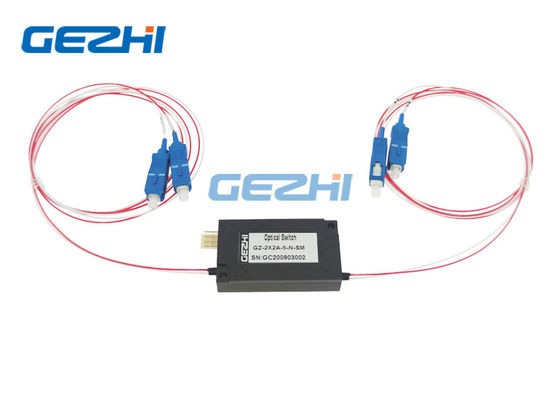

image de module de commutateurs optiques de la croix 2x2/barre
