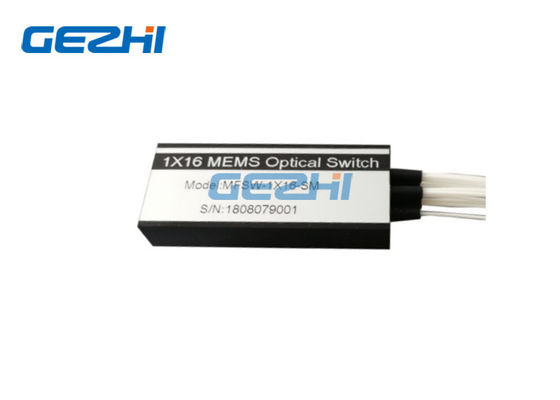

Commutateur optique du réseau 1620nm 1x16 MEMS de C.C 5V PON

Commutateur optique du réseau 1620nm 1x16 MEMS de C.C 5V PON
Commutateur optique du réseau 1620nm 1x16 MEMS de C.C 5V PON

Image Grand :  Commutateur optique du réseau 1620nm 1x16 MEMS de C.C 5V PON

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: GEZHI or OEM
Certification: CE RoHS ISO9001
Numéro de modèle: GZ-MFSW-1x16
Conditions de paiement et expédition:
Quantité de commande min: 1pc
Prix: Negotiable
Détails d'emballage: 2pcs dans une mousse avec la boîte en plastique
Délai de livraison: 2-7 jours de travail
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 500pcs par mois
Description de produit détaillée
Nom de produit: Commutateur de MEMS La Manche: 1xN N≤16
Longueur d'onde: 1260~1620nm Connecteur: Adapté aux besoins du client
Caractéristiques: Temps de changement rapide Application: Réseau de PON
Surligner:

commutateur optique de 1x16 MEMS

,

Commutateur optique du réseau MEMS de PON

,

commutateur du câble à fibres optiques 1620nm



module de commutateur optique de 1x16 MEMS



Avec sa conception basée sur MEMS, représentation durable de module de commutateur optique de GEZHI Photonics 1x16 MEMS dans un paquet compact. Heure de changement rapide et plus de 10 milliards d'expectative de vie lui faire le commutateur optique parfait pour des applications de fabrication exigeantes. Le commutateur optique de MEMS est disponible pour les fibres unimodales avec un choix de 1x2, 1x4,1x8, 1x12, les modules 1x16.



Caractéristiques

Structure compacte
Temps de changement rapide
Basse perte par insertion
Fiabilité élevée



Applications

Réseau de PON
Protection
Instrumentation
Surveillance de réseau



Spécifications

Paramètres Unité MFSW-1×N (N≤16)
Longueur d'onde fonctionnante nanomètre 1260~1620 pour le SM, 850/1310 le millimètre
Perte par insertion DB ≤ 1,0 (typique : 0,8)
WDL DB ≤ 0,3
TDL DB ≤ 0,3
PDL DB ≤ 0,1
Perte de retour DB ≥ 50, MILLIMÈTRE DE SM DE ≥ 30
Interférence DB ≥ 50, MILLIMÈTRE DE SM DE ≥ 30
Répétabilité DB ≤ ±0.02
Temps de changement Mme ≤ 8
Longévité périodes ≥ 10 milliards
Alimentation d'énergie V ± 5% de C.C 5V
Mode de changement   Non-verrouillage
Puissance optique mW ≤ 500
Température de fonctionnement °C -5 | +70
Température de stockage °C -40 | +85
Humidité fonctionnante % 5 | 95
Dimension millimètre 34×24×11 ou 60×24×11

Note : 1. Dans la température de fonctionnement et toute la CONCESSION.

2. À l'exclusion du connecteur, et ajouter 0.3dB IL pour une paire de connecteurs.



Goupilles

Caractéristiques



Non. Article Spécifications
1 Alimentation d'énergie ± 5% de C.C 5V
2 Puissance <500mw>
3 Contrôle UART ou mode parallèle (niveau de TTL)



Pin Assignment



Pin Nom de signal Description
1 OR Aucune connexion interne physique
2 VCC Alimentation d'énergie (5V)
3 STROBOSCOPE Bord en baisse actif (entrée)
4 LA terre Terre de Signalisation
5 D0 Données 0 (entrée)
6 D1 Données 1 (entrée)
7 D2 Données 2 (entrée)
8 D3 Données 3 (entrée)
9 UART TX UART transmettent (la sortie)
10 UART RX UART reçoivent (l'entrée)
11

LA terre



Au sol de cas
12 RDY Préparez (sortie), utilisation pour l'élimination des imperfections interne
13 MODE 0=TTL, 1=UART (entrée)
14 REMISE 0=Reset (entrée)



Itinéraire optique

Commutateur optique du réseau 1620nm 1x16 MEMS de C.C 5V PON 0



Dimension

Commutateur optique du réseau 1620nm 1x16 MEMS de C.C 5V PON 1



L'information d'ordre

GZ-MFSW-1xN-x-x-xx-xx-x

Type La Manche Longueur d'onde Type de fibre Diamètre de fibre Longueur de fibre Connecteur
GZ-MFSW

01=1x1

02=1x2

.....

16=1x16

......

Bande de C=C

Bande L de L=

Bande d'O=O

Bande L de D=C+

X= d'autres

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

1=1m

2=1.5m

X=Others

0=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

LP=LC/PC

LA=LC/APC

X=Other
