Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Contact shunt optique simple | Longueur d'onde: | 1310&1550nm |
|---|---|---|---|
| Commandez le type: | Bloqué | Alimentation d'énergie: | 3V |
| Connecteur: | SC/UPC | Application: | Protection optique de réseau |
| Surligner: | contact shunt 2x2 optique simple,contact shunt 1550nm optique simple,Commutateur optique de protection de SC/UPC Netrwork |
||

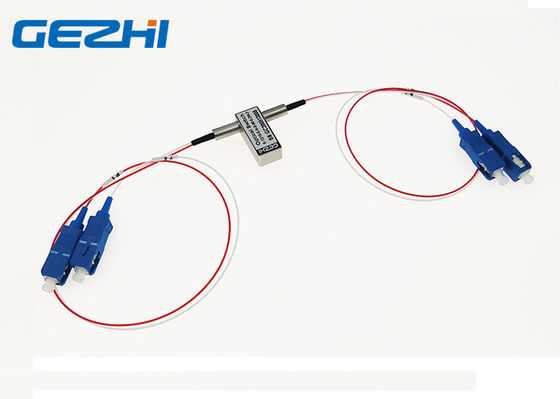

Contact shunt 2x2 optique simple bloqué dans la protection/restauration optiques de Netrwork
Le contact shunt 2x2 optique simple bloqué de GEZHI Photonics Co.,Ltd, le chemin optique à travers les unités est purement optique ; c.-à-d. il n'y a pas optique à élém. élect. à la conversion optique. Il n'y a aucune perte électrique ou limite électrique de largeur de bande sur le chemin optique de fibre. Le chemin optique réorientant un signal optique entrant dans une fibre choisie de sortie. Le contact shunt 2x2 optique avec des demandes communes de ce dispositif sont cheminement, by-pass de système, restauration de réseau d'anneau, et essai optiques de réalimentation.
|
Caractéristiques Isolement élevé de la Manche Coût bas inégalé |
Applications Signal optique RoutingConfigurable Optique ajoutez/baisse Protection/restauration optiques de Netrwork Systèmes de test de réseau |
Spécifications
| Paramètres | GZ-FSW-2×2B | ||
| Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
| Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
| Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,6 maximum : 0,8 |
| Perte de retour | DB | MM≥30 SM≥50 | |
| Interférence | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Répétabilité | DB | ≤±0.02 | |
| Alimentation d'énergie | v | 3,0 ou 5,0 | |
| Vie | périodes | ≥107 | |
| Temps de commutateur | Mme | ≤8 | |
| Puissance de transmission | mW | ≤500 | |
| Température de fonctionnement | ℃ | -20~+70 | |
| Température de stockage | ℃ | -40~+85 | |
| Poids | g | 16 | |
| Dimension | millimètre | (L) 12.0× (H) 8,2 la personnalisation 27.0× (W) est disponible. | |

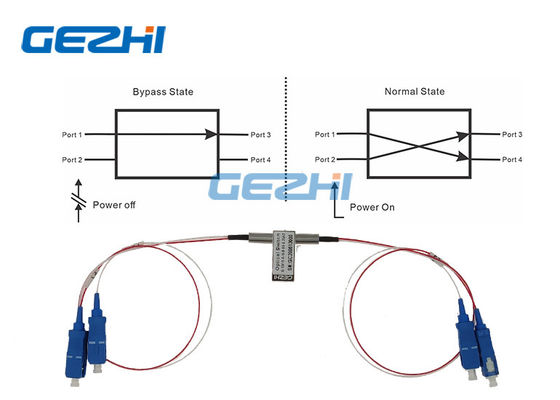

Itinéraire optique
| Statut un | Statut deux |
|
|
 |

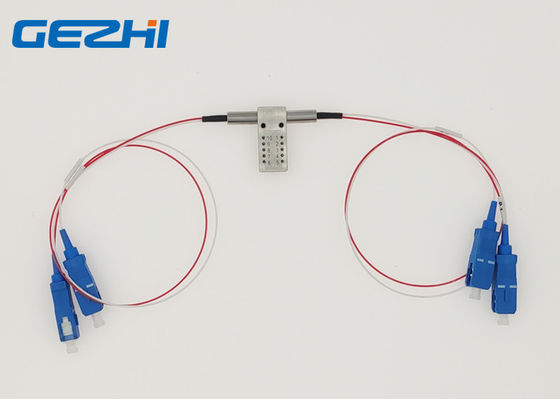

Goupilles
| Paramètres | Goupilles | Commande électrique | Capteur de statut | ||||||
| 2×2B | Chemin optique | 1 | 5 | 6 | 10 | 2 ou 3 | 3-4 | 7-8 | 8-9 |
| Non-verrouillage | P1-P3 | -- | -- | -- | -- | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
| P1-P4, P2-P3 | V+ | -- | -- | LA terre | Ouvrez-vous | Fin | Fin | Ouvrez-vous | |
| verrouillage | P1-P3 | -- | -- | LA terre | V+ | Fin | Ouvrez-vous | Ouvrez-vous | Fin |
| P1-P4 P2-P3 | V+ | LA terre | -- | -- | Ouvrez-vous | Fin | Fin | Ouvrez-vous |
|
L'information d'ordre
GZ-FSW-2×2B
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
