| Nom de produit: | Commutateur optique Rackmount | Longueur d'onde: | 1310&1550nm |
|---|---|---|---|
| Canaliser: | 1x32 | Connecteur: | FC/PC |
| Port de surveillance: | RJ45 、 RS-232 | Taille: | 2U: 483 x 230 x 89 mm |
| Surligner: | Commutateur optique de fibre de PC de FC,commutateur optique de la fibre 1x32,commutateur du réseau 1550nm optique |
||

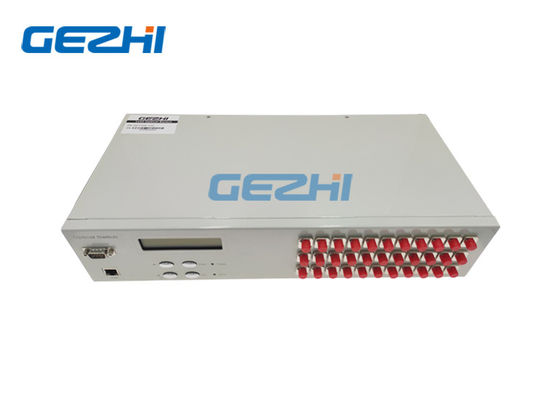

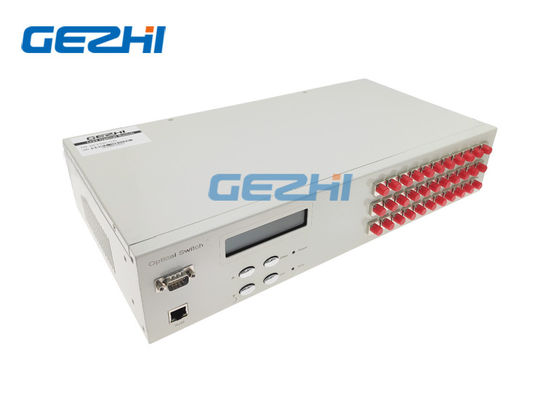

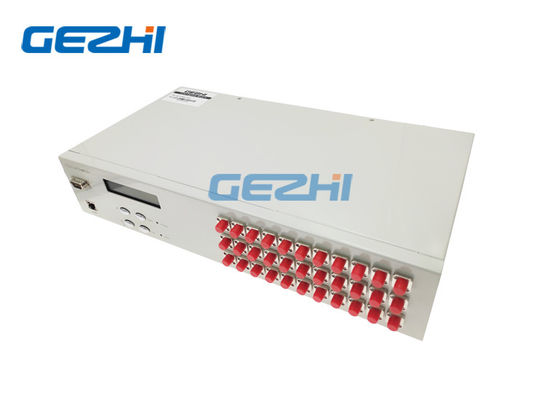

équipement optique de commutateur de la fibre 1x32 pour la transmission optique de réseau
Commutateur optique de fibre de bâti de support de GEZHI 1X32 permettre la connexion automatisée et qu'on peut répéter d'une fibre commune au nombre 32 de fibres de sortie ou d'entrée. Ces 1x32 étirent la fibre de bâti le commutateur qu'optique sont bidirectionnel et peuvent être employée dans la direction 1x32 ou 32x1.
Les commutateurs optiques du bâti de support 1X32 permettent la connexion automatisée et qu'on peut répéter d'une fibre commune au nombre 32 de fibres de sortie ou d'entrée. Ces commutateurs tout-optiques sont bidirectionnels et peuvent être employés dans la direction 1x32 ou 32x1. Des commutateurs optiques montés sur crémaillère peuvent être manuellement choisis parmi le panneau avant ou le contrôle par l'intermédiaire RS232 du port, port Ethernet. Ce commutateur optique de fibre est disponible dans n'importe quelle taille 1xN jusqu'à 1x128.
Applications
FITL
Mesure automatique
Surveillance de câble et système de maintien
Télésurveillance de réseau optique
Caractéristiques
Basse perte par insertion, commutation rapide
SerialNet, fiabilité élevée, de forte stabilité
Contrôle RS232 et télégestion d'Ethernet
Signal transparent de transmission. De forte stabilité et fiabilité.
Panneau d'affichage à LED. Visualisation, opération commode.
La Manche et l'intervalle du balayage automatique peuvent être installés.
Spécifications
| Paramètres | Unité | Indicateurs |
| La Manche non. | 1xN (N≤32) | |
| Gamme de longueurs d'onde | nanomètre | 1260~1650 |
| Longueur d'onde d'essai | nanomètre | 1310/1550 |
| Perte par insertion | DB | Type : ≤0.8dB, maximum : DB ≤1.5 |
| Répétabilité | DB | ≤ ±0.02 |
| Perte de retour | DB | ≥ 45 |
| Interférence | DB | ≥ 70 |
| WDL | DB | ≤ 0,25 |
| PDL | DB | ≤ 0,05 |
| Puissance optique | mW | ≤ 500 |
| Temps de changement | Mme | Mme ≤10 (temps de commutateur séquentiel d'à canal adjacent) |
| Type de fibre | SM (9/125um) | |
| Connecteur | FC/PC, FC/APC | |
| Port de surveillance | RJ45, RS-232 | |
|
Alimentation d'énergie fonctionnante (de type prise) |
V |
C.A. : 85~ 265 (50/60Hz) |
| Puissance | W | < 10 |
| Température de fonctionnement | ℃ | -10~ 60 |
| Taille | millimètre | 2U : 483 x 230 x 89 |

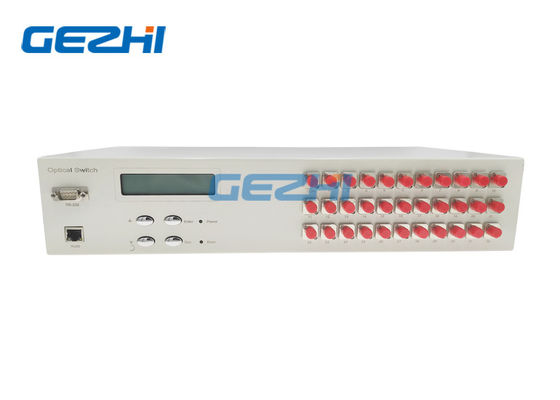

Panneau à expliquer :
◆RJ45 : Interface de gestion du réseau de transmissions ;
◆RS-232 : Interface série de Rs- ; Interface de communication RS232 périodique ;
◆Affichage à cristaux liquides : Dispositifs qui montrent l'information directement ;
◆▲ : Principal pour se relever ; ▼ : Principal pour abaisser ; Entrez : Principal pour déterminer ; ESC : Principal pour décommander.
◆Puissance : Voyant d'alimentation ; Erreur : lampe de problème ;
◆COM, 1~32: Interface de fibre ;
Panneau arrière
◆C.A. : 85~265V : Interface de cordon de secteur ;
◆"MARCHE/ARRÊT" : Commutateur principal d'alimentation d'énergie ;
Les informations de commande
| N | B | C | D | E | F | |
| La Manche | Paquet | Mode | Longueur d'onde | Type de tension | Type de fibre | Connecteur |
| 1~32 32~64 64~128 128~256 |
1U 2U 3U 4U 6U 8U X : Autre |
S : SM M : Millimètre X : Autre |
85 : 850nm 13 : 1310nm 15 : 1550nm 13/15:1310/1550nm X : Autre |
C.A. : 85-264V C.C : 36-72V C.C À C.A. : 220V&48V |
5h50/125 6:62.5/125 9 : 9/125 X : Autre |
Point de gel : FC/PC Fa : FC/APC PS : SC/PC SA : SC/APC STP : ST/PC LP : LC/PC LA : LC/APC X : Autre |
