Nom de produit: | Module de WaveCEx TWDM | Port: | La Manche 3 |
---|---|---|---|
Longueur d'onde: | GPON, XGS-PON, NGPON | Connecteur: | SC/APC |
Ligne: | Fibre simple | Paquet: | Boîte 100x80x10mm d'ABS |
Surligner: | WDM de filtre de Sc RPA NGPON,WDM de filtre de XGS PON,module de WDM de 1675nm OTDR |

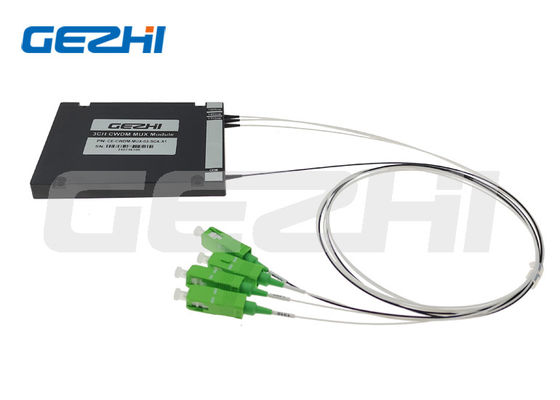

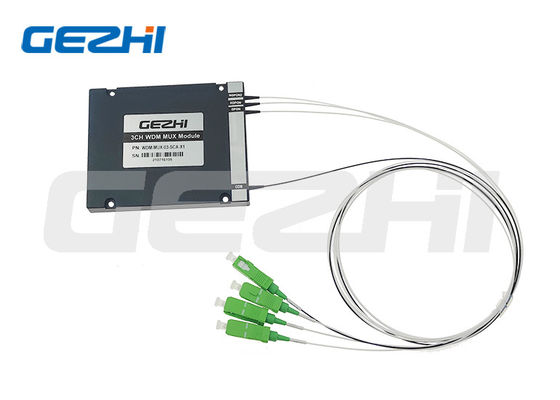

Exister et module de Nouvelle Génération PON WaveCEx TWDM
Ce module de WaveCEx TWDM d'élément de coexistence (CEx) est un dispositif simple de WDM pour combiner des services actuels de G-PON FTTH avec des technologies naissantes de XGS-PON et de Nouvelle Génération NG-PON2.
Bien, les longueurs d'onde supplémentaires de ravitaillement avec l'élément de coexistence incluent le rf, point par point (PtP), et la surveillance d'OTDR est disponible.
Composants optiques de la meilleure qualité et connectivité de haute qualité assurer la représentation supérieure, la plus basse perte, et la fiabilité de réseau robuste.
GEZHI Photonics Co.,Ltd est une usine qui offre une plate-forme flexible des produits d'élément de coexistence pour adapter un déploiement spécifique de PON qui est le plus rentable à vos besoins – selon vos conditions chaque CEx peut être entièrement complété avec tous les services de PON ou avec seulement les services a demandé.
Caractéristiques |
Applications |
|
|
Spécifications
Type | Module de WaveCEx TWDM | |
Nombre de la Manche | / | 3 |
Longueur d'onde fonctionnante | nanomètre |
Port de GPON : 1290~1330&1480~1500 XGS-PON : 1260-1280nm &1575nm-1580nm Port NGPON-2 : 1524~1544&1596~1625 |
Perte par insertion de module de CEx | DB | ≤1.2 |
Isolement de module de CEx | DB | >30 |
Perte dépendante de polarisation de module de CEx | DB |
≤0.1 |
Dispersion de mode de polarisation de module de CEx | DB |
≤0.1
|
Stabilité thermique de longueur d'onde | nm/℃ | ≤0.002 |
Stabilité thermique de perte par insertion | dB/℃ | ≤0.005 |
Directivité | DB | ≥50 |
Perte de retour | DB | ≥50 |
Température de fonctionnement | ℃ |
-5~+75
|
Température de stockage | ℃ | -40~+85 |
Taille de paquet de module de CEx | millimètre | Boîte 100x80x10mm d'ABS |
La longueur d'onde de détail du module d'élément de coexistence (CEx) :
GPON : 1290-1330nm et 1480nm-1500nm
XGS-PON : 1260-1280nm &1575nm-1580nm
NG-PON2 : 1524-1544nm et 1596-1603nm
NG-PON2+PtP : NG-PON2 + 1603-1625 nanomètre
Longueurs d'onde d'OTDR et de rf :
OTDR : 1625-1675nm
Rf : 1550-1560nm
L'information de commande :
CEX | Configuration | Type de paquet | Type de câble | Longueur de fibre | Connecteur |
GXN=GPON+XGS-PON+NGPON-2 |
Fibre de S=Single Fibre de D=Dual |
Boîte 100x80x10mm d'A1=ABS Boîte 120x80x18mm d'A2=ABS A3=ABS box140x115x18mm L1=LGX 129*29*130mm Insertion de L2=LGX dans le support 2slot Insertion de L4=LGX dans le support 4slot R1=19 » 1 support d'U Support du ″ 1U de R2=2slot 19 Support du ″ 1U de R4=4slot 19 X=Customized |
00=None tube 09=900um lâche 20=2.0mm 30=3.0mm |
00=None 05=0.5m 10=1.0m X=Customized |
00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
