Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | 1x4 Switche optique | Type de contrôle: | Non-verrouillage/se verrouillant |
|---|---|---|---|
| Longueur d'onde: | 1310/1550/850 | Perte de retour: | ≥ 50dB |
| Temps de garantie: | 1 an | Tension: | 5V ou 3V |
| Surligner: | commutateurs optiques de la fibre 900um,commutateurs optiques de fibre de 1x8 MEMS,Non verrouillage du module de commutateur de fibre |
||

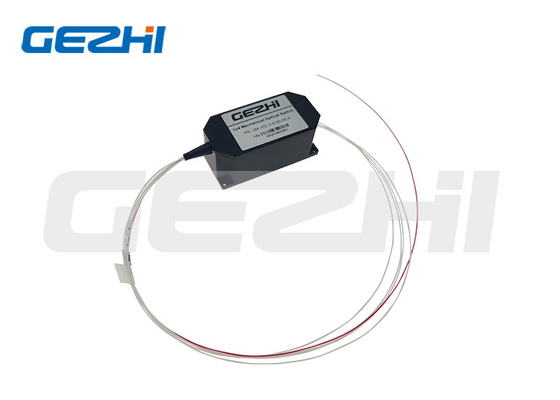

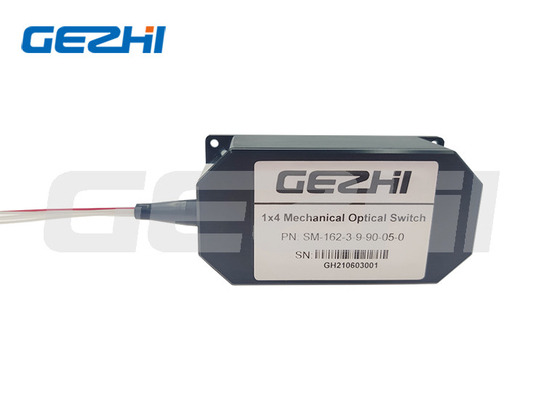

commutateurs 1x4 optiques
Le commutateur optique est un genre de composant fonctionnel, avec la capacité de commuter l'itinéraire optique. Dans le système de transmission de fibre optique, il est employé pour la surveillance multicanale de fibre, la sélection multi de détecteur de source lumineuse, et la protection de fibre optique etc. de chemin. En outre, il est également employé dans le système de test de fibre optique pour la fibre optique et son essai composant, l'essai de câble extérieur et le système de contrôle optique de plusieurs endroits de capteurs.
|
Caractéristiques Verrouillage de sécurité
Coût bas inégalé
Basses déformations optiques Chemin optique sans époxyde
Fiabilité élevée
|
Applications Blocage de la Manche Configurable ajoutez/baisse
Contrôle du système
Instrumentation
|
Spécifications
| Paramètres | Caractéristiques | Unité |
| Longueur d'onde fonctionnante | 1260~1620 (SM) | nanomètre |
| Perte par insertion | ≤1.0 | DB |
| Perte dépendante de longueur d'onde | ≤0.25 | DB |
| Perte dépendante de polarisation | ≤0.05 | DB |
| Perte dépendante de la température | ≤0.20 | DB |
| Perte de retour | SM≥50 | DB |
| Entretien croisé | SM≥55 | DB |
| Temps de commutateur | ≤8 | Mme |
| Répétabilité | ≤±0.02 | DB |
| Longévité | ≥107 | périodes |
| Tension d'opération | 3 ou 5 | V |
| Type de commutateur | Non-verrouillage/se verrouillant | |
| Température de fonctionnement | - 20~+70 | ℃ |
| Température de stockage | - 40~+85 | ℃ |
| Puissance optique | ≤500 | mW |
| Dimension | 27.0L×12.5W×8.4H | millimètre |
Goupilles
itinéraire optique du commutateur 1x4 optique
l'information d'ordre du commutateur 1x4 optique
GZ-1x4-1550nm
L'information d'ordre
| Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Dessin mécanique
