Nom de produit: | Commutateurs optiques 2x2 A | Longueur d'onde: | 1260~1650nm |
---|---|---|---|
Type de contrôle: | Non-verrouillage ou verrouillage | Alimentation d'énergie: | 3V ou 5V |
Connecteur: | Adapté aux besoins du client | Application: | Blocage des canaux |
Surligner: | commutateur 2x2A mécanique opto,Commutateur mécanique opto directionnel de Bi,Commutateurs optiques mécaniques directionnels de Bi |

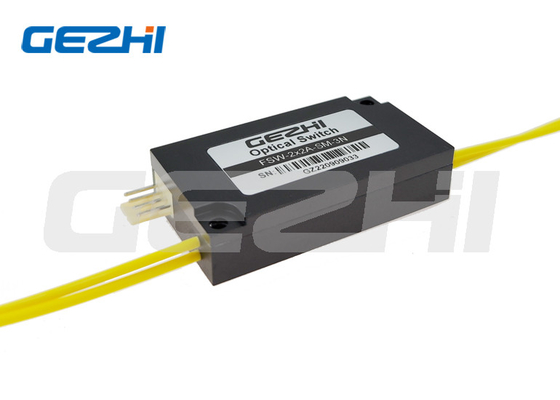

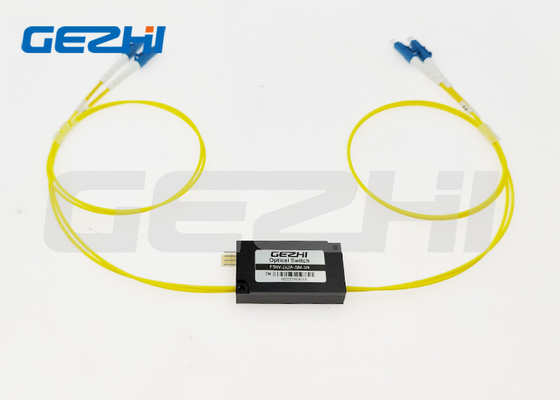

4 commutateurs optiques Opto-mécaniques des goupilles 2x2A dans la boîte noire en aluminium
Les commutateurs 2x2A optiques Opto-mécaniques avec 4 bornes dans une boîte noire en aluminium. Les 4 commutateurs optiques opto-mécaniques des goupilles 2x2A relie les canaux optiques en réorientant 2 signaux optiques entrants dans 2 fibres de sortie. Ceci est réalisé utilisant une configuration opto-mécanique et activé par l'intermédiaire d'un signal de commande électrique. Les commutateurs 2x2A optiques avec la basse perte par insertion et le stablility et la fiabilité élevés.
Offres de GEZHI Photonics la plupart des commutateurs optiques Opto-mécaniques abordables de fibre de haute performance. Nos commutateurs optiques mécaniques de fibre sont examinés sur place avant l'expédition pour garantir qu'ils arriveront dans la condition parfaite physique et de travail. Actuellement les configurations inclut le by-pass 1x1, 1x2, 2x2, configurations 1x2, D2x2, 2x2A, 1x4, 1x8 et 4x4 de 2x2 les pleines, doubles pour le mode unitaire ou les fibres multimode. GEZHI Photonics peut offrir des spécifications adaptées aux besoins du client des commutateurs optiques optos-mechancial.
Caractéristiques Design compact, taille miniature Bas entretien croisé, basse perte par insertion Mode unitaire ou facultatif à plusieurs modes de fonctionnement |
Applications Commutation de réseau Intégration de module et de système |
Spécifications 2x2A des commutateurs optiques de la terre du signal VCC
Paramètres
|
commutateurs optiques de 4pins 2x2A | ||
Gamme de longueurs d'onde | nanomètre | 850±40/1300±40 | 1260~1650 |
Avelength fonctionnant | nanomètre | 850/1300 | 1310/1490/1550/1625/1650 |
Perte par insertion | DB | Type : 0,8 maximum : 1,2 | Type : 0,7 maximum : 1,0 |
Perte de retour | DB | MM≥30 SM≥50 | |
Interférence | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Répétabilité | DB | ≤±0.02 | |
Alimentation d'énergie | v | 3,0 ou 5,0 | |
Vie | périodes | ≥107 | |
Temps de commutateur | Mme | ≤8 | |
Puissance de transmission | mW | ≤500 | |
Température de fonctionnement | ℃ | -20~+70 | |
Température de stockage | ℃ | -40~+85 | |
Dimension | millimètre | (L) 30.0× (H) 12,8 la personnalisation 55.0× (W) est disponible. |
Commutateurs optiques Opto-mécaniques de l'information 4pins 2x2A d'ordre
GZ-FSW-2×2A-X-xx-x-x-x-xx-x-x
Mode | Longueur d'onde | Type de tension | Modèle de contrôle | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Verrouillage de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Itinéraire optique des commutateurs optiques Opto-mécaniques de 4pins 2x2A
