Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | CWDM à fibre unique | N° de chaîne: | 1x18 canaux |
|---|---|---|---|
| Longueur d'onde: | 1270~1610NM | Ligne type: | Mux |
| Connecteur: | COM-SC/UPC, TRANSHORIZON : LC/PC | Application: | Télécommunication |
| Surligner: | Module de BIDI CWDM Mux Demux,Module de 18CH CWDM Mux Demux,basse perte CWDM Mux Demux |
||

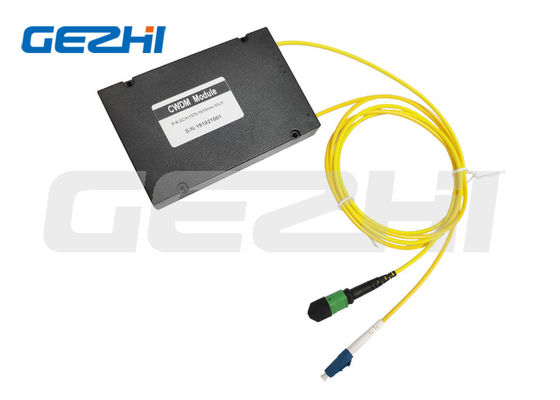

Perte BIDI CWDM du module 1270~1610nm de 18CH CWDM Mux Demux basse
Basse perte BIDI CWDM de GEZHI 18CH basée sur la technologie en couche mince diélectrique de filtre qui a conçu pour l'intégration dans des réseaux d'accès et de métro de coût bas. GEZHI 18CH CWDM est un multiplexeur optique qui peut multiplexer jusqu'à 18 sources de CWDM sur une fibre optique simple avec seulement la perte par insertion du lien 3.5dB. Son paquet de la boîte d'ABS de 120*80*18mm avec 900um le tube lâche, 1meter, connecteur de COM-SC/UPC, l'autre sortie avec le connecteur de LC/UPC. Le filtre de 18CH CWDM a l'isolement élevé de canal et peut donc être employé dans un système bidirectionnel. Le module peut être utilisé comme multiplexeur ou démultiplexeur et emploie une fente simple dans un cadre ou peut être employé, autonome, dans une N-boîte.
Caractéristiques
- Bonne uniformité et basse perte par insertion
- Perte dépendante de basse polarisation
- Excellente stabilité environnementale
Applications
Spécifications
|
Paramètre |
Unité |
18CH CWDM | ||
| Mux | Demux | |||
| Longueur d'onde de la Manche | nanomètre |
1270~1610nm |
||
|
Longueur d'onde centrale |
nanomètre | ±0.5 | ||
| Espacement de la Manche | nanomètre | 20 | ||
|
Bande passante de la Manche |
nanomètre | >14 | ||
| Max Insertion Loss | DB | <5>.5 ou<3> | <5> | |
| Ondulation de la Manche | DB | 0,3 | ||
|
Isolement |
Adjacent | DB | >30 | |
| Non adjacent | DB | >40 | ||
|
La température de perte d'inertisation |
dB/℃ |
<0> |
||
|
La température de longueur d'onde |
nanomètre ℃ |
<0> | ||
|
Personne à charge de polarisation |
DB | <0> | ||
|
Mode de polarisation |
DB | <0> | ||
| Directivité | DB | >50 | ||
| Perte de retour | DB | >45 | ||
| Manipulation maximum de puissance | mW | 300 | ||
| La température d'Opterating | ℃ | -5~+75 | ||
| Température de stockage | ℃ | -40~85 | ||
| Dimension de paquet | millimètre | L120x80x18 | ||
Note : 1. la personnalisation est disponible.
2. Spécifique avec le connecteur
L'information de commande
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Nombre de canaux | Type de module | Type de câble | Longueur de fibre | Connecteur d'entrée |
Sortie connecteur |
|||||||
| CWDM | 01=1Channel La Manche 02=2 La Manche 03=3 La Manche 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 millimètre 1=142x102x14.5 millimètre Boîte 2=LGX 3=19 support du ″ 1U X=Others |
00=none 09=900um Tube lâche 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Filtrez cascader
Paquet de 18CH BIDI CWDM
Module de 18CH BIDI CWDM
