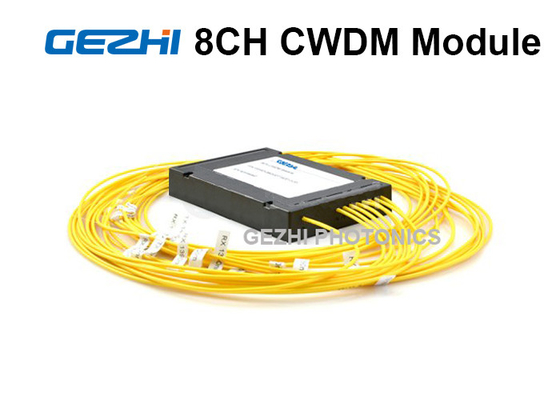

8 module recto 1270 de la fibre CWDM de canaux - 1610nm pour l'amplificateur optique de fibre

CWDM recto MUX

Travail du multiplexeur de GEZHI (MUX) avec le démultiplexeur (DEMUX) de l'autre côté pour la transmission de données directionnelle simple plus d'une fibre.



Le module de GEZHI Photonics 8CH CWDM Mux/Demux est une technologie passive, il tient compte pour que n'importe quel protocole soit transporté au-dessus du lien, tant que il est à une longueur d'onde spécifique (c.-à-d. le T1 au-dessus de la fibre à 1570nm a transporté à côté de l'Ethernet 10Gbps à 1590nm). Ceci tient compte de la future imperméabilisation à long terme de l'infrastructure de mise en réseau parce que les multiplexeurs réfractent simplement la lumière à n'importe quelle vitesse de réseau, indépendamment du protocole étant déployé.

GEZHI Photonics fournit un dossier complet de CWDM Mux Demux et optique ajoutez les unités du multiplexeur de baisse (OADM) pour adapter à toutes les applications comme : Gigabit et Ethernet 10G, SDH/SONET, atmosphère, ESCON, Manche de fibre, FTTx et CATV. Et nous fournissons des configurations gauches facultatives comme : Port exprès de port, de port de moniteur, de bande passante 1310nm et port 1550nm pour ces multiplexeurs selon le choix de client.





Un port commun :

• Connecteurs de LC, de Sc, de St et de FC disponibles.

Port de norme de B 1310nm :

• Permet un signal du legs 1310nm pour passer. C'est-à-dire, il peut porter l'optique de la LR, l'optique etc. de LX.
• Connecteurs de LC, de Sc, de St et de FC disponibles.

Port de norme de C 1550nm :

• Permet un signal du legs 1550nm pour passer. C'est-à-dire, il peut porter l'optique d'ER, l'optique de ZR, l'optique de LX, l'optique etc. de ZX.
• Connecteurs de LC, de Sc, de St et de FC disponibles.

Port de D Mux/Demux pour des longueurs d'onde spécifiques :

• Connecteurs de LC, de Sc, de St et de FC disponibles.
• Conforme avec la norme d'UIT G.657A1 comme défaut.

Port exprès d'E :

• Permet cascader de deux modules de CWDM mux/demux, doublant la capacité de canal sur le lien commun de fibre.
• L'isolement de la Manche est 15dB comme défaut, 16dB ~40dB disponible sur demande.
• Connecteurs de LC, de Sc, de St et de FC disponibles.

Port de moniteur de F :

• Relie l'équipement de mesure/de surveillance, tel que des compteurs d'électricité ou des analyseurs de réseau, aux sorties de module.
• Quand la surveillance de finition, déconnectent les instruments et le réseau est laissés calme.
• Connecteurs de LC, de Sc, de St et de FC disponibles.
• Le pourcentage de robinet est 5% comme défaut, 1%, 2%, 3%, ou 10% disponible sur demande.

La disposition réelle dépend du type choisi de connecteur aussi bien que d'autres facteurs. Cependant, le plan principal reste le sameWe pour fournir des configurations gauches facultatives comme : Port exprès de port, de port de moniteur, de bande passante 1310nm et port 1550nm pour ces multiplexeurs selon le choix de client, en utilisant avec 1310nm le legs SDH/SONET, longueurs d'onde de CWDM 1270, 1290, 1310, 1330 et 1350nm ne devraient pas être employés. En employant avec 1550nm le legs SDN/SONET, longueurs d'onde de CWDM 1510, 1530, 1550, 1570 et 1590nm ne devraient pas être employés.
