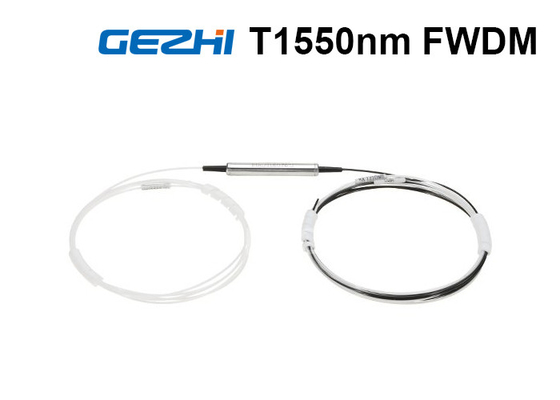

Le tube en acier 1x2 FWDM filtrent le passage 1550nm de WDM de filtre de la couche mince reflètent 1310/1490nm

Le module de WDM de filtre de FTTX intensivement utilisé dans EDFA, amplificateurs de Raman, réseaux de WDM et instrumentation d'optique des fibres est basé sur la technologie du filtre de la couche mince (TFF). Le dispositif combine ou sépare la lumière à différentes longueurs d'onde dans une gamme de longueurs d'onde large. Il peut augmenter la capacité d'une fibre simple de réaliser la communication bidirectionnelle, de sorte que très utilisé dans la hausse et l'expansion optiques de réseau, ou présentez les affaires complètes nouvelles etc.



GEZHI Photonics fournit les dispositifs basés sur filtre de filtre de multiplexage par répartition en longueur d'onde (WDM) qui sont adaptés aux besoins du client aux bandes particulières de longueur d'onde pour vos applications spéciales. Car vous pourriez savoir, le système de GEPON lui-même fonctionne le 1310 /1490, ainsi le signal de CATV ici est fourni au-dessus de la même fibre utilisant 1550nm, et FWDM est un endroit où tous ce get « mélangés ».





Type		FWDM
Longueur d'onde fonctionnante T : longueur d'onde de transmission R : longueur d'onde de réflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nanomètre	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Perte par insertion de transmission	DB	≤0.80
Perte par insertion de réflexion	DB	≤0.60
Isolement de canal de transmission	DB	≥30
Isolement de canal de réflexion	DB	≥17
PDL	DB	≤0.1
Stabilité thermique de longueur d'onde	nm/℃	≤0.003
Stabilité thermique de perte par insertion	dB/℃	≤0.005
Directivité	DB	≥55
Perte de retour	DB	≥45
Température de fonctionnement	℃	-20~+70
Température de stockage	℃	-40~+85

Note : 1. la personnalisation est disponible.

2. pecified sans connecteur, et ajoutent une perte 0.2dB supplémentaire par connecteur.



• La Manche de passage (transmission) : 1550nm
• La Manche de réflexion : 1310nm et 1490nm
• Isolement élevé d'isolement, de fiabilité et de canal
• Basse perte par insertion et excellente fiabilité environnementale
• RoHS conforme



• Paquet de tube de verre pour la fibre 250um nue
• Paquet en acier de tube pour la fibre 250um nue et la fibre 900um
• Boîte d'ABS pour la fibre de 900um, de 2.0mm et de 3.0mm
• Note : la fibre 250um nue est trop finne à équiper du connecteur



L'image A est pour T13/R15, T14/R1315, WDM de filtre de T1415/R13 FTTX
L'image B est pour T15/R13, T13/R1415, T15/R1314, WDM de filtre de T1314/R15 FTTX
