Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | CWDM Mux Demux | Longueur d'onde: | port de la hausse 1270~1610nm+ |
|---|---|---|---|
| Type de fibre: | Simplexe | Longueur de fibre: | Adapté aux besoins du client |
| Type de paquet: | ABS, LGX, 1U Rackmount | Nombre de la Manche: | 16Channels |
| Connecteur: | LC/SC/FC/ST (PC ou RPA) | ||
| Surligner: | 1 x 16 CWDM Mux Demux,Système CWDM Mux Demux de CATV,Module de cwdm de canal du passif 16 |
||
Dispositif passif 1x16 CWDM Mux Demux pour WDM Nettwork, système de CATV.
Description de produit
GEZHI Photonics offre une gamme complète de CWDM Mux-Demux et optique ajoutez les unités du multiplexeur de baisse (OADM) pour adapter à toutes les applications et solutions réseau de sortes. Des quelques les plus communs sont : Gigabit et Ethernet 10G, SDH/SONET, atmosphère, ESCON, Manche de fibre, FTTx et CATV.
Le multiplexeur brut de division de la longueur d'onde de GEZHI (CWDM Mux/Demux) utilise la technologie de revêtement de la couche mince et la conception de propriété industrielle de l'emballage micro d'optique de liaison en métal de non-flux. Il fournit la basse perte par insertion, l'isolement élevé de canal, la bande de passage large, la sensibilité de basse température et le chemin optique libre époxyde.
Nos produits de CWDM Mux Demux fournissent jusqu'à 16channel ou même à canal 18 multiplexant sur une fibre simple. Directement la la basse perte par insertion est nécessaire dans des réseaux de WDM, nous peut également s'ajouter « sautent le composant » dans un module de CWDM Mux/Demux pour réduire l'IL comme option. Le type standard de paquet de CWDM Mux/Demux incluent : Paquet de boîte d'ABS, pakcage de LGX et 19" 1U rackmount.
Caractéristiques
* basse perte par insertion
* gamme de longueurs d'onde large
* basse interférence
* fiabilité de forte stabilité et élevée
* sans époxyde sur le chemin optique
* se verrouillant et Non-se verrouillant
Applications
* ligne surveillance
* réseau de WDM
* télécommunication
* application cellulaire
* amplificateur optique de fibre
* réseau d'Acess
Paramètre technique
| Paramètre | Unité | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Longueur d'onde de la Manche | nanomètre | 1270~1610nm et 1271~1611 | |||||||||
| Exactitude centrale de longueur d'onde | nanomètre | ±0.5 | |||||||||
| Espacement de la Manche | nanomètre | 20 | |||||||||
| Bande passante de la Manche (largeur de bande de @-0.5dB) | nanomètre | >13 | |||||||||
| Perte par insertion | DB | 0,8 | 1,5 | 2,5 et 1,8 | 5,2 et 3,5 | ||||||
| Ondulation de la Manche | DB | 0,3 | |||||||||
| Isolement | Adjacent | DB | NON-DÉTERMINÉ | >30 | NON-DÉTERMINÉ | >30 | NON-DÉTERMINÉ | >30 | NON-DÉTERMINÉ | >30 | |
| Non adjacent | DB | NON-DÉTERMINÉ | >40 | NON-DÉTERMINÉ | >40 | NON-DÉTERMINÉ | >40 | NON-DÉTERMINÉ | >40 | ||
| Sensibilité de température de perte d'inertisation | dB/℃ | <0> | |||||||||
| Décalage de la température de longueur d'onde | nm/℃ | <0> | |||||||||
| Perte dépendante de polarisation | DB | <0> | |||||||||
| Dispersion de mode de polarisation | DB | <0> | |||||||||
| Directivité | DB | >50 | |||||||||
| Perte de retour | DB | >45 | |||||||||
| Manipulation maximum de puissance | mW | 300 | |||||||||
| La température d'Opterating | ℃ | -5~+75 | |||||||||
| Température de stockage | ℃ | -40~85 | |||||||||
| Dimension de paquet | millimètre | L100xW80xH10 | L141xW115xH18 | ||||||||

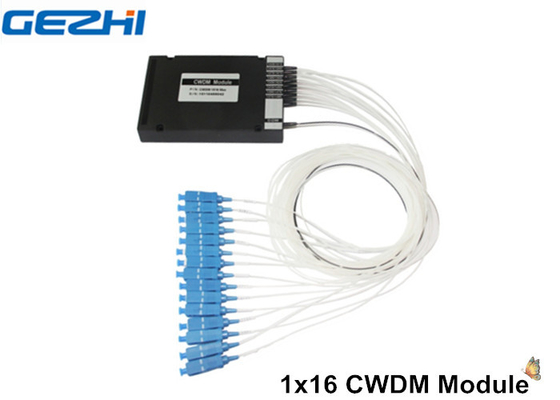

Image de produit
Système de passif de CWDM Mux Demux
L'information de commande
| CWDM | XX | X | XX | X | X | XX |
| Nombre de canaux |
Confi - guration |
la 1ère Manche | Type de fibre | Longueur de fibre | Connecteur d'In/Out | |
|
La Manche 04=4 La Manche 08=8 La Manche 16=16 La Manche 18=18 La Manche de N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibre 1=Bare tube 2=900um lâche 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
