Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | Diviseur de PLC | Temps de garantie: | 3 ans |
|---|---|---|---|
| Longueur d'onde: | 1260-1650nm | Application: | GEPON |
| Port: | 1x4 | Utilisation: | Moniteur système |
| Surligner: | diviseur optique nu de PLC de la fibre 1x4,diviseur optique de PLC de la fibre 1650nm,Aucun diviseur optique de PLC de connecteur |
||

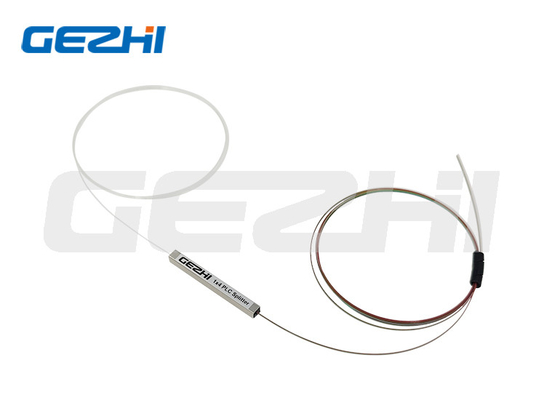

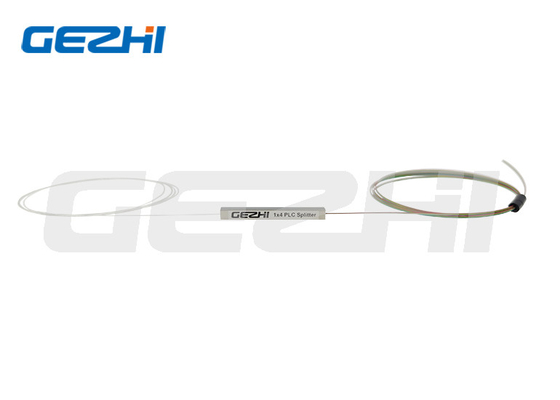

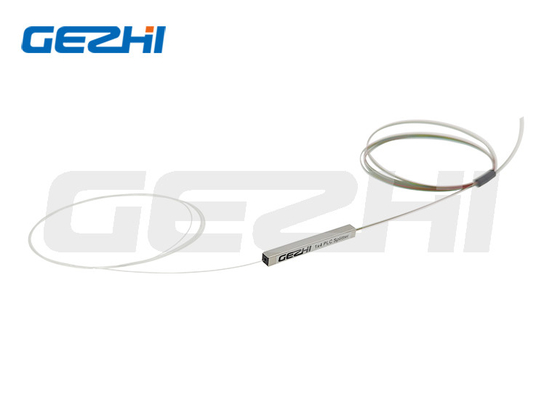

Diviseur optique optique nu de fabrication de tube en acier de diviseur de PLC de la fibre 1x4 aucun connecteur
Description de produit :
Le diviseur optique de guide d'ondes plan (diviseur de PLC) est un dispositif optique intégré basé sur quartz de distribution d'énergie de guide d'ondes avec la petite taille, la gamme de longueurs d'onde de fonctionnement large, la fiabilité élevée, la bonne uniformité spectrale, etc., particulièrement appropriés aux réseaux optiques passifs. (EPON, GPON, etc.) relie le central téléphonique et l'équipement terminal et réalise la division des signaux optiques, fournissant la gamme complète 1XN et 2XN des produits, et n'adapte pas le diviseur aux besoins du client optique approprié pour différentes occasions.
Caractéristiques du produit :
Basse perte et polarisation stable
Design compact
Bonne uniformité de canal
De forte stabilité et fiabilité
Certifié par Telcordia GR.1209 et GR.1221
Domaines d'application de produit :
Fibre à la maison
Réseau optique passif
Internet de câble de TV
Réseau de PON-FTTX
L'information de commande :
|
Produit type |
Diamètre de fibre | Longueur d'admission et de fibre |
Paquet taille |
|
1XN ou 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
 |
Paramètres techniques : Diviseur 1XN optique
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||||||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||||||||
| Perte par insertion (DB) | 3,9 | 6,1 | 7,2 | 9 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformité (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||||||||
| Directionnalité (DB) | ≥55 | |||||||||||
| Longueur de fibre (m) | 1.0or a adapté aux besoins du client | |||||||||||
| Stabilité de température (DB) | -40℃--℃ 85 (≤0.5) | |||||||||||
| °C fonctionnant de la température | -40℃--℃ 85 | |||||||||||
| °C de température de stockage | -40℃--℃ 85 | |||||||||||
Paramètres techniques : Diviseuroptiquede 2XN
| Paramètre | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| longueur d'onde (nanomètre) | 1260-1650 | |||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||
| Perte par insertion (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||
| Directionnalité (DB) | ≥55 | |||||
| Longueur de fibre (m) | 1.0or a adapté aux besoins du client | |||||
| Stabilité de température (DB) | -40℃ - 85℃ (≤0.5) | |||||
| °C fonctionnant de la température | -40℃ - 85℃ | |||||
| °C de température de stockage | -40℃ - 85℃ | |||||
| Puissance maximum (nanowatt) | 1000 | |||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2xN avec des augmentations optiques de perte par insertion de diviseur de connecteur par pas davantage que 0.3dB sur les conditions ci-dessus.
