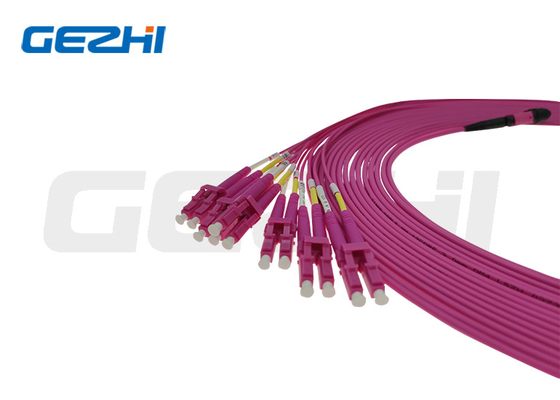

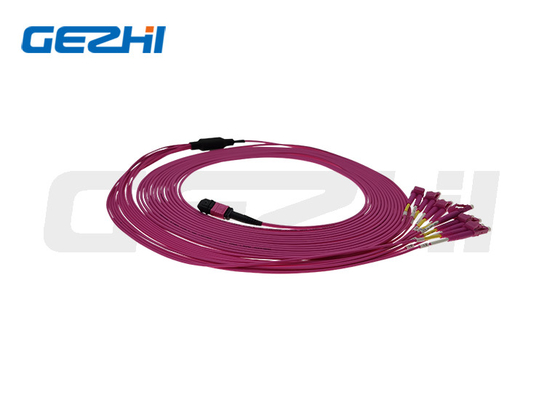

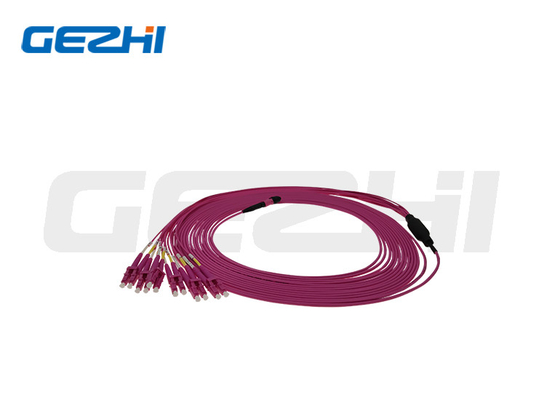

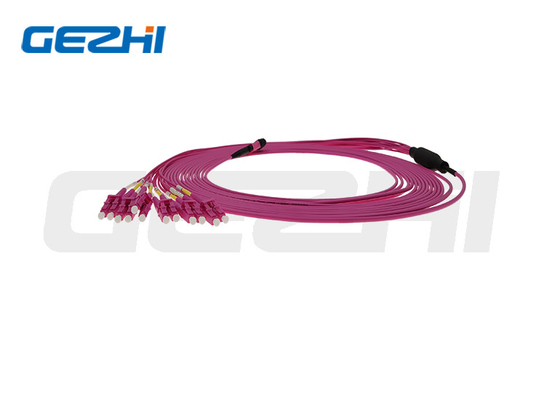

Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8

Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8
Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8 Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8 Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8 Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8

Image Grand :  Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: GEZHI or OEM
Certification: CE RoHS,ISO9001
Numéro de modèle: Correction
Conditions de paiement et expédition:
Quantité de commande min: 1pc
Prix: Negotiable
Détails d'emballage: 2pcs dans une mousse avec la boîte en plastique
Délai de livraison: 2-7 jours de travail
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 50000pcs par mois
Description de produit détaillée
Numéro de modèle: Corde de correction de MPO Utilisation: FTTX
Longueur: Longueurs adaptées aux besoins du client (1m/2m/3m… +1 Connecteur: MPO
Perte par insertion: IL<0.2dB Certification: RoHS
Temps de garantie: 12 mois Veste externe: LSZH, OFNP, OFNR
Perte de retour: ≥50dB
Surligner:

Série de câble de correction de MPO

,

Série de câble de la correction OM4

,

Tresse de corde de correction de MPO LC

Tresses optiques de corde de correction de la fibre multimode MPO-LC du noyau OM4 de l'approvisionnement MPO 8 d'usine

Vue de produit

- La famille de connecteur de MPO a évolué pour soutenir une étendue des applications plus large et des conditions de système matériel/logiciel.

- Les connecteurs de MPO augmentent votre capacité mémoire avec une utilisation très efficace de l'espace. Mais les utilisateurs ont relevé des défis tels que des complexités supplémentaires et le temps requis pour les réseaux de essai et de dépannage de multi-fibre.

- Tandis que les connecteurs de MPO ont beaucoup d'avantages et d'avantages par rapport aux connecteurs simples typiques de fibre, il y a également des différences qui présentent de nouveaux défis pour des techniciens. Cette page de ressource fournit un aperçu des techniciens essentiels de l'information doit comprendre quand examinant des connecteurs de MPO.

- Ces connecteur et système de câblage ont soutenu la première fois des systèmes de télécommunication particulièrement dans les succursales de central et. Plus tard c'est devenu la connectivité primaire utilisée dans des laboratoires de l'HPC ou d'ordinateur à haut rendement et des datacenters d'entreprise.

- À l'origine un connecteur simple de fibre de la rangée 12, là sont maintenant 8 et 16 types simples de fibre de rangée qui peuvent être empilés ensemble pour former 24, 36 et 72 connecteurs de fibre utilisant les olives multiples de précision. Cependant, la rangée plus large et les olives empilées ont eu des questions de perte par insertion et de réflexion dues à la difficulté de tenir des tolérances d'alignement sur les fibres externes contre les fibres centrales.




Caractéristiques

Fibre OM4 à plusieurs modes de fonctionnement Laser-optimisée
Usine-terminé fournissez à qualité cohérente, haute performance et réduisez le temps d'installation
•00% examiné pour la basse représentation de perte par insertion et la réflexion arrière élevée
Représentation optimisée – disponible dans l'élite MTP et le connecteur de la meilleure qualité discret sur demande

Applications

Data Center
Réseau optique de système Access
Mise en réseau de zone de stockage
protocole 40GbE et 100GbE



Spécifications

Niveau des performances Norme Élite
Connecteur Mode Endface L'IL (maximum) (DB) RL (minute) (DB) L'IL (maximum) (DB) RL (minute) (DB)
MPO/MTP MILLIMÈTRE OM4 8F/APC 0,50 20 0,35 20
12F/APC 0,50 20 0,35 20
24F/APC 0,50 20 0,35 20
8F/PC 0,50 20 0,35 20
12F/PC 0,50 20 0,35 20
24F/PC 0,50 20 0,35 20









L'information d'ordre

Type

Mode

Compte de fibre

Polarité

Diplômé

Connecteur A

Connecteur B

Polonais

Longueur

PCMPO

2=OS2

3=OM3

4=OM4

5=OM5

Fibres 08=8

Fibres 12=12

Fibres 24=24

fibres 36=3x12

fibres 48=4x12

fibres 96=8x12

fibres 144=12x12

A=Type A

B=Type B

C=Type C

S=Standard

E=Elite

M=Male

F=Female

M=Male

F=Female

P=UPC

A=APC

01=1M

02=2M

05=5M

10=10M

S=Specify



Diagramme d'application



1. Compte fait sur commande de fibre

Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8 0

2. Polarité faite sur commande

Pour envoyer correctement des données au-dessus de câble de fibre, un lien transmettent le signal (Tx) à une extrémité du câble doit assortir le récepteur correspondant (Rx) à l'autre extrémité. Et le rôle de la polarité, qui définit la direction que le signal voyage, est de s'assurer que cette correspondance est maintenue. La polarité de fibre est un secteur qui semble causer beaucoup de confusion dans notre industrie – particulièrement quand il s'agit de solutions multifiber de MPO utilisées dans des applications optiques parallèles.

Les connecteurs de MPO incluent également une clé sur le côté supérieur du connecteur et un point blanc du côté pour indiquer l'emplacement de la position 1. L'orientation de la clé est critique quand il s'agit de polarité.

Il y a également trois types différents de câbles de MPO – le type A, le type B et le type C en tant qu'images ci-dessous :

Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8 1

3. Connecteurs faits sur commande

Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8 2



Notre certificat



                 Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8 3

Emballage et expédition

Tresse à plusieurs modes de fonctionnement de corde de correction de la série MPO LC de câble de correction du noyau OM4 de MPO 8 4

AFQ

Q1 : Est-ce que je peux avoir un ordre d'échantillon ? Quel est votre MOQ ?

A1 : L'ordre d'échantillon est bienvenu pour examiner et vérifier la qualité. Nous ne faisons pas MOQ, l'échantillon 1pcs est disponible. Également les échantillons mélangés sont acceptables.
Q2 : Quel est le délai d'exécution ?

A2 : Le délai d'exécution normal est au sujet de 1week, pour la grande quantité et les produits spéciaux. Veuillez vérifier le délai d'exécution avec notre représentant de commerce. Mais nous maintenons courant pour quelques produits, pourrions embarquer 1-3 jours après réception du paiement.

Q3 : Quelles sont les conditions de paiement ?
A3 : Terme de paiement : T/T, Paypal, union occidentale, paiement en espèces, Alibaba etc.
Q4 : Ce qui est votre temps de garantie
A4 : la garantie de 3 ans.
Q5 : Est-ce que je pourrais employer notre propres logo, label et paquet ?
A5 : Oui, nous pourrions fournir le service d'OEM que selon vos conditions, les produits de conception marquent, le logo, PN, SN, paquet.
