Aperçu de produit de module de P.M. DWDM

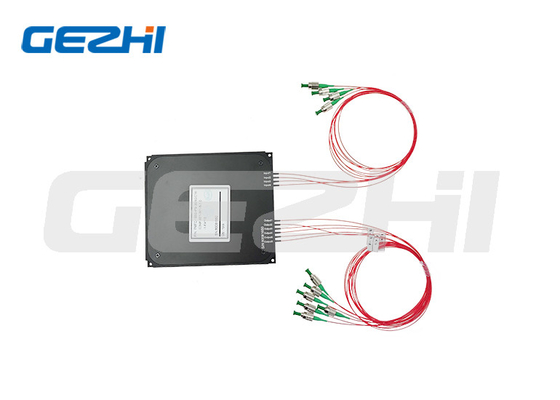

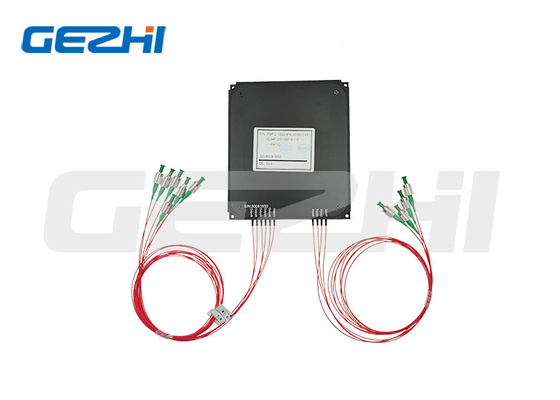

Module 4CH, 8CH, équipement optique de P.M. DWDM de WDM 16CH avec la BOÎTE d'ABS
1x4, 1x8, polarisation 1x16 maintenant le module de DWDM
Offres de GEZHI GEZHI 1x4, 1x8, 1x16 ou module adapté aux besoins du client de P.M. DWDM avec l'espacement de la Manche 50GHz, 100GHz ou 200GHz. Il est caractérisé avec la basse IL, la perte de rendement élevé, le rapport élevé d'extinction et l'excellentes stabilité et fiabilité environnementales. Ils sont idéaux pour le système de CATV, le réseau de DWDM, et le système de communication ultra-rapide.
|
Caractéristiques et applications de module de P.M. DWDM
Caractéristiques :
Rapport élevé d'extinction
De forte stabilité et fiabilité
Basse perte par insertion
Perte de rendement élevé
Isolement élevé de la Manche
Applications :
Système de CATV
EPON/GPON
Système de WDM
Caractéristiques de module de P.M. DWDM
Paramètres |
Unité |
Valeurs |
Nombre de la Manche |
/ |
4CH |
8CH |
16CH |
Longueur d'onde centrale |
nanomètre |
Grille d'UIT |
Espacement de la Manche |
Gigahertz |
50GHz ; 100GHz ; 200GHz |
Bande passante de la Manche (@-0.5dB) |
nanomètre |
50GHz : >0.1 ; 100GHz : >0.22 ; 200GHz : >0.5 |
Perte par insertion |
DB |
≤2.0 |
≤3.2 |
≤5.0 |
Isolement |
Adjacent |
DB |
≥25 |
Non adjacent |
DB |
≥35 |
Rapport d'extinction |
DB |
≥18 |
Perte de retour |
DB |
≥50 |
Stabilité thermique de longueur d'onde |
nm/℃ |
≤0.003 |
Stabilité thermique de perte par insertion |
dB/℃ |
≤0.005 |
Max Power Handling (onde entretenue) |
W |
0,3, 1, ou 2 |
Charge de tension |
N |
≤5 |
Température de fonctionnement |
℃ |
-5~+75 |
Température de stockage |
℃ |
-40~+85 |
Dimension de paquet |
millimètre |
100x80x10 |
100x80x10 |
120x80x18 |
|
|
Dimensions
L'information d'Odering du module de P.M. DWDM
PMdWDM-XXX-XX/XX-XX-X-XX-XX-XX-XX-XX
①La Manche Spacking |
050=50GHz ; 100=100GHz ; 200=200GHz |
②Nombre de la Manche ; |
04=1x4 ; 08=1x8 ; 16=1x16 |
③Première longueur d'onde de la Manche : |
C21=1560.61nm ; C23=1558.98nm ; S=Specify |
④Dernière longueur d'onde de la Manche : |
C21=1560.61nm ; C23=1558.98nm ; S=Specify |
⑤Axe fonctionnant : |
Fonctionnement d'axe de B=Both ; Le fonctionnement d'axe de F=Slow, axe rapide a bloqué |
⑥Type de fibre : |
PM1550 ; S=Specify |
⑦Manipulation de puissance : |
0L=0.3W ; 01=1W ; 02=2W |
⑧Dimensions de paquet : |
A1=100x80x10mm ; A2=120x80x18mm ; S=Specify |
⑨Type de tresse : |
fibre 00=bare ; tube 09=900um lâche |
⑩Longueur de fibre : |
08=0.8m ; 10=1m ; S=Specify |
⑪Type de connecteur : |
FA=FC/APC ; FP=FC/UPC ; SA=SC/APC ; SP=SC/UPC ; S=Specify |
|
|
FAQ
Q1 : Est-ce que je peux avoir un ordre d'échantillon ? Quel est votre MOQ de P.M. DWDM ?
A1 : L'ordre d'échantillon est bienvenu pour examiner et vérifier la qualité. Nous ne faisons pas MOQ, l'échantillon 1pcs est disponible. Également les échantillons mélangés sont acceptables.
Q2 : Quel est le délai d'exécution ?
A2 : Le délai d'exécution normal est au sujet de 1week, pour la grande quantité et les produits spéciaux. Veuillez vérifier le délai d'exécution avec notre représentant de commerce. Mais nous maintenons courant pour quelques produits, pourrions embarquer 1-3 jours après réception du paiement.
Q3 : Quelles sont les conditions de paiement ?
A3 : Terme de paiement : T/T, Paypal, union occidentale, paiement en espèces, Alibaba etc.
Q4 : Quel est votre temps de garantie de P.M. DWDM ?
A4 : la garantie de 3 ans.
Q5 : Est-ce que je pourrais employer notre propres logo, label et paquet ?
A5 : Oui, nous pourrions fournir le service d'OEM que selon vos conditions, les produits de conception marquent, le logo, PN, SN, paquet.
