Détails sur le produit:
Conditions de paiement et expédition:
|
| Longueur d'onde: | 1379/1397/1550/1626nm | Ligne type: | Fibre simple |
|---|---|---|---|
| Application: | Réseau WDM | Connecteur: | FC/APC |
| Surligner: | Filtre de maintien DWDM de polarisation,FC RPA P.M. DWDM |
||

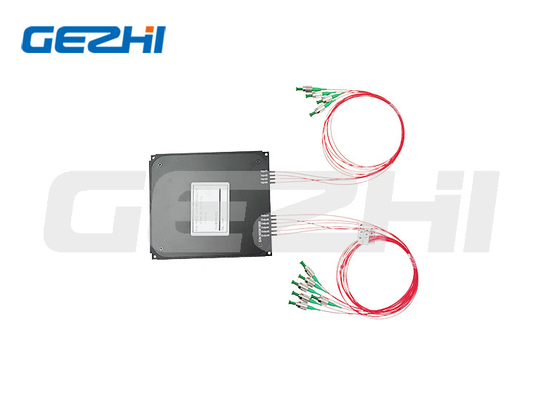

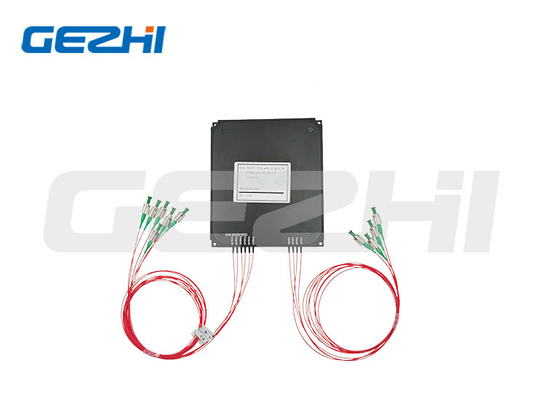

Polarisation de forte stabilité et de fiabilité maintenant DWDM pour le réseau de DWDM
DESCRIPTION
Le filtre de maintien DWDM de polarisation est caractérisé avec la basse IL, la perte de rendement élevé, le rapport élevé d'extinction et l'excellentes stabilité et fiabilité environnementales. Ils sont idéaux pour les amplificateurs de maintien de fibre de polarisation, le réseau de DWDM, et les applications ultra-rapides de système de communication et d'instrumentation.
Caractéristiques
Basse perte par insertion
Rapport élevé d'extinction
Isolement élevé de canal
De forte stabilité et fiabilité
Applications
Les canaux s'ajoutent/baisses
Réseau de DWDM
Amplificateur optique de fibre
Système optique de fibre
Spécifications de performances
| Paramètres | Unité | Valeurs | |||||
| Nombre de la Manche | / | 4CH | 8CH | 16CH | |||
| Longueur d'onde centrale | nanomètre | Grille d'UIT | |||||
| Espacement de la Manche | Gigahertz | 50GHz ; 100GHz ; 200GHz | |||||
| Bande passante de la Manche (@-0.5dB) | nanomètre | 50GHz : >0.1 ; 100GHz : >0.22 ; 200GHz : >0.5 | |||||
| Perte par insertion | DB | ≤2.0 | ≤3.2 | ≤5.0 | |||
| Isolement | Adjacent | DB | ≥25 | ||||
| Non adjacent | DB | ≥35 | |||||
| Rapport d'extinction | DB | ≥18 | |||||
| Perte de retour | DB | ≥50 | |||||
| Stabilité thermique de longueur d'onde | nm/℃ | ≤0.003 | |||||
| Stabilité thermique de perte par insertion | dB/℃ | ≤0.005 | |||||
| Max Power Handling (onde entretenue) | W | 0,3, 1, ou 2 | |||||
| Charge de tension | N | ≤5 | |||||
| Température de fonctionnement | ℃ | -5~+75 | |||||
| Température de stockage | ℃ | -40~+85 | |||||
| Dimension de paquet | millimètre | 100x80x10 | 100x80x10 | 120x80x18 | |||
Note : les caractéristiques 1.Above sont pour le dispositif sans connecteur, si avec le connecteur, l'IL sera 0.3dB plus haut, la perte de retour avec soit de réduire 5dB et le rapport d'extinction réduira 2dB.
2. Pour des applications de puissance élevée de >10W, nous emploierons le paquet de radiateur
3.If là est application d'impulsion, veuillez être sûr de nous informer de l'énergie d'impulsion et de la puissance de crête.
L'information de commande PMDWDM
| ①La Manche Spacking | 050=50GHz ; 100=100GHz ; 200=200GHz |
| ②Nombre de la Manche ; | 04=1x4 ; 08=1x8 ; 16=1x16 |
| ③Première longueur d'onde de la Manche : | C21=1560.61nm ; C23=1558.98nm ; S=Specify |
| ④Dernière longueur d'onde de la Manche : | C21=1560.61nm ; C23=1558.98nm ; S=Specify |
| ⑤Axe fonctionnant : | Fonctionnement d'axe de B=Both ; Le fonctionnement d'axe de F=Slow, axe rapide a bloqué |
| ⑥Type de fibre : | PM1550 ; S=Specify |
| ⑦Manipulation de puissance : | 0L=0.3W ; 01=1W ; 02=2W |
| ⑧Dimensions de paquet : | A1=100x80x10mm ; A2=120x80x18mm ; S=Specify |
| ⑨Type de tresse : | fibre 00=bare ; tube 09=900um lâche |
| ⑩Longueur de fibre : | 08=0.8m ; 10=1m ; S=Specify |
| ⑪Type de connecteur : | FA=FC/APC ; FP=FC/UPC ; SA=SC/APC ; SP=SC/UPC ; S=Specify |
