Nom de produit: | Module de P.M. CWDM | Longueur d'onde centrale: | UIT ou ITU+1 |
---|---|---|---|
Nombre de la Manche: | 1x2 1x4 1x8 1x16 | temps de garantie: | 3 ans |
Application: | Réseaux de GPON | ||
Surligner: | 1x16 module de la fibre P.M. CWDM,Polarisation maintenant le module brut de WDM,Module de P.M. CWDM |

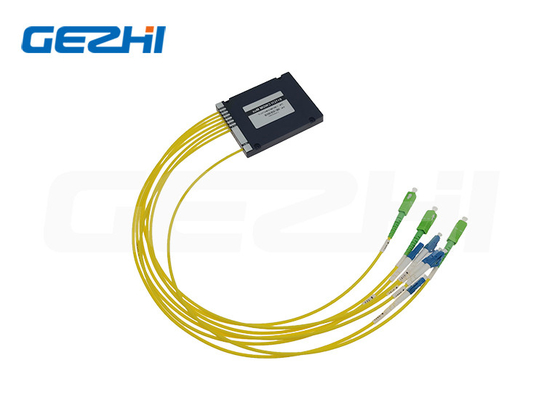

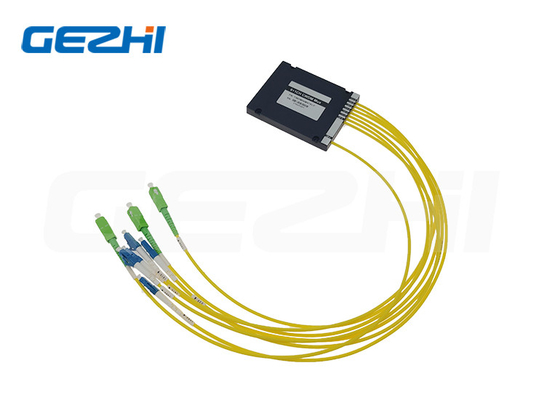

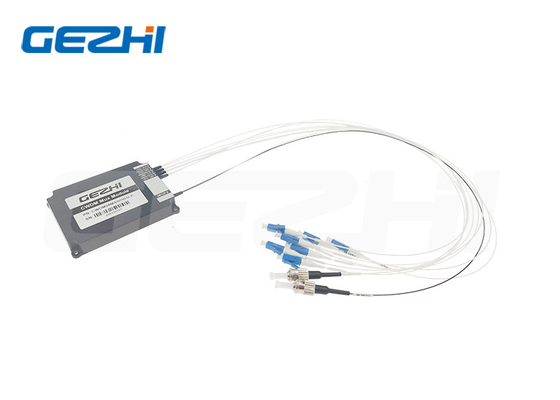

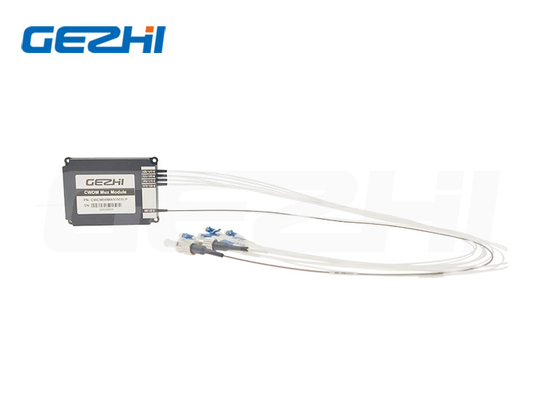

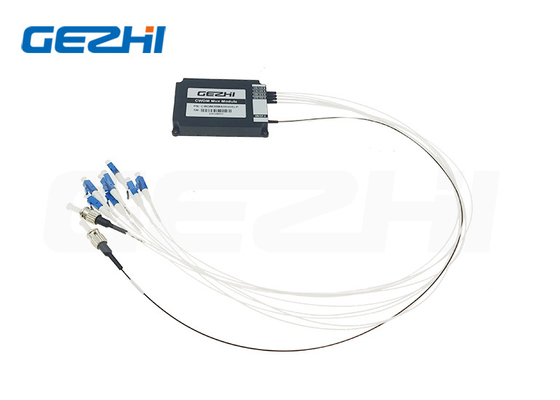

Aperçu de produit de module de P.M. CWDM
polarisation élevée de fibre d'isolement de la Manche de 1x2 1x4 1x8 1x16 maintenant le module brut de WDM
Polarisation maintenant le module brut de WDM
Le filtre de maintien CWDM de polarisation de GEZHI est caractérisé avec la basse IL, la perte de rendement élevé, le rapport élevé d'extinction et l'excellentes stabilité et fiabilité environnementales. Ils sont idéaux pour les amplificateurs de maintien de fibre de polarisation, le réseau de CWDM, et les applications ultra-rapides de système de communication et d'instrumentation.
Caractéristiques et applications de module de P.M. CWDM
Caractéristiques
Basse perte par insertion
Isolement de perte et de Manche de rendement élevé
Bonne uniformité de canal en canal
Fiabilité et stabilité élevées
Applications
Système de DWDM
Réseaux de GPON
Liens de CATV
Caractéristiques de module de P.M. CWDM
Paramètres | Unité | Valeurs | |||||||
Nombre de la Manche | - | 1x2 | 1x4 | 1x8 | 1x16 | ||||
Longueur d'onde centrale | nanomètre | UIT ou ITU+1 | |||||||
L'espace de la Manche | Gigahertz | 1260~1460 ou 1460~1620 ou 1260~1620 | |||||||
L'espace de la Manche | nanomètre | 20 | |||||||
@λc de Min. Channel Bandwidth | nanomètre | ± 6,5 | |||||||
Max. Channel Flatness | DB | 0,4 | |||||||
Perte par insertion maximale | Mux à Demux (lien) | DB | 1,4 | 2,2 | 3,4 | 7,1 | |||
Min. Isolation | À canal adjacent | DB | 30 | 30 | 30 | 30 | |||
Canal non adjacent | DB | 40 | 40 | 40 | 40 | ||||
La Manche de hausse | DB | 12 | 12 | 12 | 12 | ||||
Mn perte de retour | DB | 50 | |||||||
Min. Extinction Ratio à 23℃ | DB | 20 | 20 | 18 | 16 | ||||
Stabilité thermique de Max. Wavelength | nm/℃ | 0,003 | |||||||
Stabilité thermique maximale de perte par insertion | dB/℃ | 0,005 | |||||||
Max. Power Handling (onde entretenue) | mW | 500 | |||||||
Température de fonctionnement | ℃ | 0~+70 | |||||||
Température de stockage | ℃ | -40~+85 | |||||||
Avec le connecteur, l'IL est 0.3dB plus haut, RL est 5dB s'abaisser, et l'ER est 2dB inférieur. | |||||||||
La clé de connecteur est alignée pour ralentir l'axe. |
Dimension
L'information d'Odering du module de P.M. CWDM
PMCWM-12-33-444-5-666-78-9-A | |
1 - Type de module : : |
M=Mux, D=Demux |
2 - Longueur d'onde fonctionnante : | F= double alternance (1260nm~1620nm), H = mi-onde (1260~1460 ou 1460~1620) |
33 - Longueur d'onde de début : | 27=1270nm ou 1271nm,…, 55=1550 ou 1551nm,…, 61=1610nm ou 1611nm |
444 - Type gauche : | 104=1x4, 108=1x8, 116=1x16, SSS=Specified |
5 - Axe fonctionnant : | Le fonctionnement d'axe de B=Both, axe de F=Fast a bloqué |
666 - Type de fibre : | 001=PM1550, 002=PM1310, SSS=Specified |
7 - Dimension de paquet : | 0=100x80x10mm, 1=120x80x18mm, 2=140x140x10mm, S=Specified |
8 - Longueur de fibre : | 0=bare fibre, 1=900um tube lâche, tube lâche de 2=2.0mm, tube 3=3.0 lâche |
9 - Type de tresse : | 0.8=0.8m, 1.0=1m, S=Specified |
A - Type de connecteur : | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
FAQ
Q1 : Est-ce que je peux avoir un ordre d'échantillon de polarisation maintenant le module de CWDM ? Quel est votre MOQ ?
A1 : L'ordre d'échantillon est bienvenu pour examiner et vérifier la qualité. Nous ne faisons pas MOQ, l'échantillon 1pcs est disponible. Également les échantillons mélangés sont acceptables.
Q2 : Quel est le délai d'exécution ?
A2 : Le délai d'exécution normal est au sujet de 1week, pour la grande quantité et les produits spéciaux. Veuillez vérifier le délai d'exécution avec nos ventes.
représentant. Mais nous maintenons courant pour quelques produits, pourrions embarquer 1-3 jours après réception du paiement.
Q3 : Quelles sont les conditions de paiement de la polarisation maintenant le module de CWDM ?
A3 : Terme de paiement : T/T, Paypal, union occidentale, paiement en espèces, Alibaba etc.
Q4 : Quelle est votre polarisation de temps de garantie maintenant le module de CWDM ?
A4 : la garantie de 3 ans.
Q5 : Est-ce que je pourrais employer notre propres logo, label et paquet ?
A5 : Oui, nous pourrions fournir le service d'OEM que selon vos conditions, les produits de conception marquent, le logo, PN, SN, paquet.
