Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | commutateur optique de 1x16 1x32 Mems | Longueur d'onde: | Adapté aux besoins du client |
|---|---|---|---|
| Port: | Cutomized | Garantie: | 3 ans |
| Application du projet: | Cheminement optique de Singnal | ||
| Surligner: | Commutateurs optiques 1x32 Mems,commutateurs optiques multimodes Mems,commutateurs de réseau optique monomode |
||

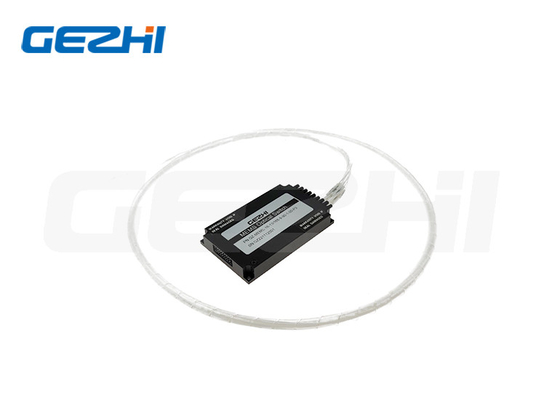

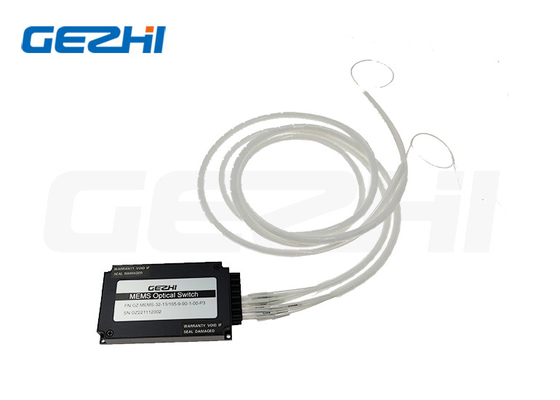

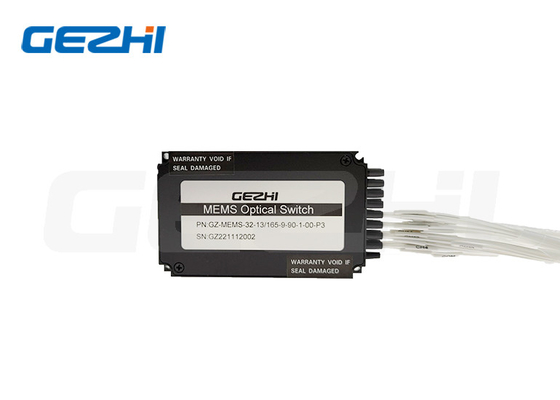

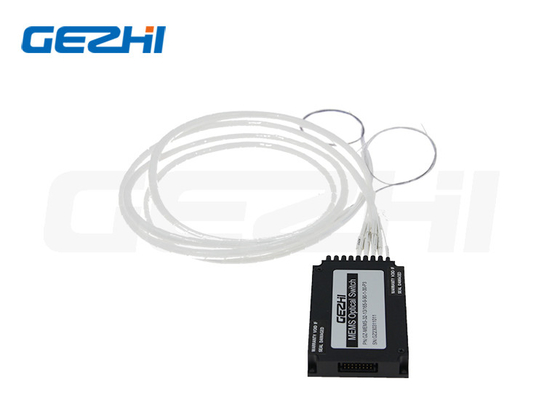

Présentation du produit du commutateur optique 1x16 1x32 Mems
Réseau optique Singmode Multimode 1x16 1x32 Mems Commutateurs optiques
Module de commutateurs optiques MEMS 1x16 1x32
Le commutateur optique MEMS 1x16 1x32 est basé sur la technologie des systèmes micro-électro-mécaniques.Il permet la sélection de canal entre une fibre d'entrée et N fibres de sortie en faisant tourner le miroir de la puce MEMS. Le commutateur est bidirectionnel. Le commutateur optique offre un fonctionnement hautement fiable, durable et de longue durée dans un boîtier compact.
Caractéristiques du commutateur optique 1x16 1x32 Mems
Caractéristiques:
Large gamme de longueurs d'onde
Verrouillable et non verrouillable
Faible diaphonie
Haute stabilité, haute fiabilité
Faible perte d'insertion
Sans époxy sur le chemin optique
Applications:
Routage optique des signaux
Système de test de réseau
Réseau optique
Protection de l'émetteur et du récepteur
Protection/Restauration
Spécifications de Commutateur optique 1x16 1x32 Mems
| Paramètres | Unité | Commutateur optique Mems | |
| Longueur d'onde de fonctionnement | nm | 1260~1650 pour SM, 850/1310 pour MM | |
| Perte d'insertion | dB | N≤8 | ≤1.0 |
| 8<N≤16 | ≤1.2 | ||
| 16<N≤32 | ≤1.5 | ||
| 32<N≤64 | ≤1.7 | ||
| 64<N≤144 | ≤2.2 | ||
| 144<N≤256 | ≤2.4 | ||
| WDL | dB | ≤ 0,3 | |
| LDT | dB | ≤ 0,3 | |
| LPD | dB | ≤ 0,15 | |
| Perte de retour | dB | SM ≥ 45, MM ≥ 30 | |
| Diaphonie | dB | SM ≥ 45, MM ≥ 30 | |
| Répétabilité | dB | ≤ ±0,02 | |
| Temps de commutation | SP | ≤ 8 | |
| Durabilité | fois | ≥ 10 milliards | |
| Mode de commutation | Sans verrouillage | ||
| Source de courant | V | CC 5V ± 10% | |
| Courant de fonctionnement | mA | N≤16 | ≤50 |
| 16<N≤64 | ≤250 | ||
| 64<N≤144 | ≤350 | ||
| 144<N≤256≤ 500 | ≤500 | ||
| Puissance optique | mW | ≤ 500 | |
| Température de fonctionnement | °C | -20 ~ +85 | |
| Température de stockage | °C | -40 ~ +85 | |
| humidité d'exploitation | % | 5 ~ 95 | |
| Dimensions du colis | millimètre | P1 : 31x24x11 | N≤64, fibre nue |
| P2 : 60x24x11 | N≤16, tube libre de 0,9 mm | ||
| P3 : 90x55x12 | 16<N≤64, tube lâche de 0,9 mm | ||
| P4 : 100 x 100 x 12 | 64<N≤144, tube lâche de 0,9 mm | ||
| P5 : 110 x 141 x 12 | 144<N≤256, tube lâche de 0,9 mm | ||
Informations de commande du commutateur optique 1x16 1x32 Mems
| Taper | Canaliser | Longueur d'onde | Type de fibre | Diamètre de fibre | Longueur de fibre | Connecteur |
|
GZ-MEMS commutateur optique |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310nm 14=1490nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550nm |
5=50/125 6=62,5/125 9=9/125 X=Autres |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Autres |
1=1m 2=1.5m X=Autres |
00=aucun PL=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=Personnalisé |
FAQ
Q1 :Puis-je avoir une commande d'échantillon?Quel est votre MOQ de module de commutation optique 1x16 1x32 Mems ?
