Détails sur le produit:
Conditions de paiement et expédition:
|
Type: | CWDM Module | Use: | FTTX, FTTX |
---|---|---|---|
Channel Number: | 4CH, 8CH Or 16CH | Structure: | Mux Or Demux |
Channel Spacing: | 20nm | Central Wavelength: | 1271~1611nm |
Operating Wavelength: | 1260~1620nm | Input/Output Connector: | FC, SC, LC Optional |
Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
Package Dimension: | 100X80X10mm | ||
Surligner: | CWDM optique Mux Demux,8 la Manche CWDM Mux Demux,Module de FTTX CWDM |

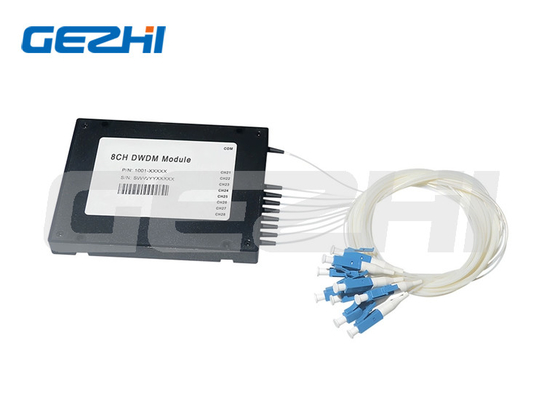

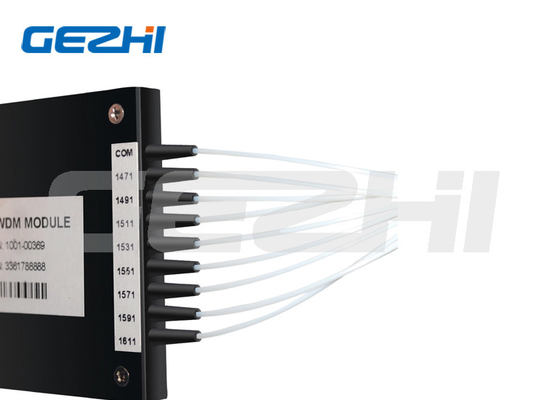

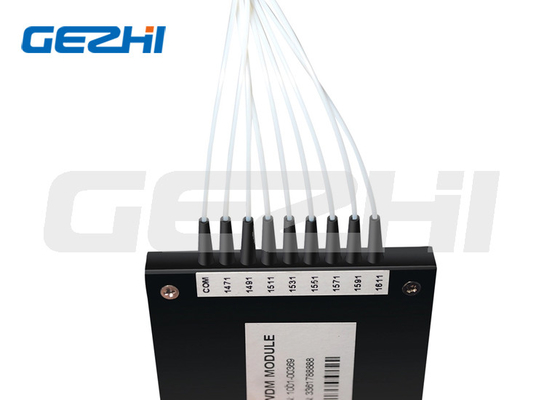

La Manche optique du module 8 de la Manche CWDM 8CH CWDM Mux Demux CWDM
Description de produit
Le multiplexage par répartition en longueur d'onde brut (CWDM) est un excellent choix pour la capacité croissante de largeur de bande tout en réduisant des coûts. L'épissure 6com/pigtailed la famille de module d'ABS, basée sur la technologie standard du filtre de la couche mince (TFF) avec un emballage de propriété industrielle, t'offre les plus petites dimensions composantes combinées avec une représentation et une fiabilité exceptionnelles. Nos CWDM MUX DEMUX sont parfaitement adaptés pour transporter PDH, CSAD/SONET, services d'ETHERNET au-dessus de WWDM, de CWDM et de DWDM dans le bord de métro et les réseaux optiques d'accès.
Applications
Les canaux de CWDM s'ajoutent/baisses
CWDM
Liens optiques de fibre de CATV
LAN Networks de accès
Communications de Court-distance
Caractéristiques
Basse perte par insertion
Excellent isolement de la Manche
De forte stabilité et fiabilité
Coût bas
Caractéristiques
Article
|
Unité
|
Paramètres
|
Espacement de la Manche
|
|
20 grilles d'UIT de nanomètre
|
Gamme de longueurs d'onde
|
nanomètre
|
1260 à 1620
|
Centres de la Manche (UIT ou ITU+1)
|
nanomètre
|
1270/1290… 1610 ou 1271/1291… 1611
|
Bande passante
|
nanomètre
|
≥+/-6.5, 7,0, 7,5
|
Ondulation de bande passante
|
DB
|
≤0.35
|
Perte par insertion de transmission
|
DB
|
≤0.70 (0,50 typique)
|
Perte par insertion de réflexion
|
DB
|
≤0.40
|
Isolement de transmission (canal d'ajustement)
|
DB
|
≥30
|
Isolement de transmission (canal non-ajustement)
|
DB
|
≥45
|
Isolement de réflexion
|
DB
|
≥13
|
Perte dépendante de polarisation
|
DB
|
≤0.1
|
Dispersion de mode de polarisation
|
picoseconde
|
≤0.2
|
Stabilité thermique
|
dB/°C
|
≤0.005
|
Directivité
|
DB
|
≥50
|
Perte de retour
|
DB
|
≥45
|
Manipulation optique de puissance
|
mW
|
≤300
|
Charge de tension
|
N
|
≥5
|
Gamme de température de fonctionnement
|
°C
|
-5 à 70
|
Température ambiante de température de stockage
|
°C
|
-40 à +85
|
Type de fibre
|
|
SMF-28e
|
Dimension de paquet
|
millimètre
|
≤5.5 X 34
|
