Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | AAWG Module | Use: | FTTX, FTTX |
|---|---|---|---|
| Product Name: | Athermal AWG Module | Channel Spacing: | 100Ghz |
| Number Of Channels: | 40 CH | Filter Shape: | Flat Top/Gaussian |
| Operating Temperature: | -5~75 | Input/Output Connector: | FC, SC, LC Optional |
| FC, SC, LC Optional Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
| Fiber Type: | 900um Loose Tube | ||
| Surligner: | AAWG athermal DWDM,module d'A.W.G. 100GHz,Module athermal d'AAWG |
||

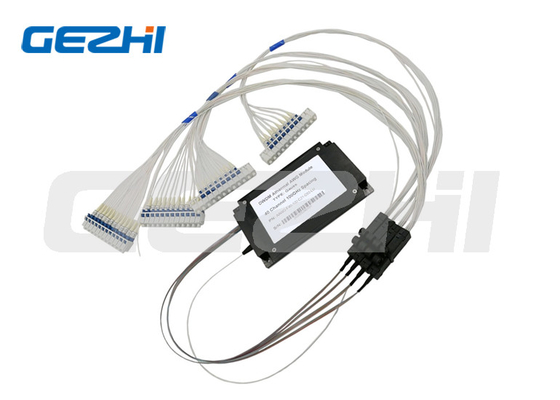

Surface plane/module athermal gaussien d'A.W.G. du module 40 ch 100GHz de la Manche AAWG du filtre 40
Description de produit
Le multiplexeur monté sur crémaillère du canal DWDM de Gezhi Photonics 40 (Mux) et les châssis de démultiplexeur (DeMux) fournissent l'excellente solution pour l'épargne d'infrastructure en agrégeant 40 longueurs d'onde différentes sur une fibre simple. Ces produits 1U sont protocole transparent. Chacun des 40 canaux est dans la C-bande avec l'espacement de 100 gigahertz entre les canaux utilisant la technologie gaussienne de haute qualité d'A.W.G.
Applications
Réseaux de métro
Centre de traitement des données
Réseau d'Access
Applications de CATV
Réseau de WDM
Télécommunication
Caractéristiques
La basse alimentation d'énergie de perte par insertion d'isolement élevé double peut être gestion par stabilité intégrée totale d'interférence de console et de chemin optique sans Expoxy de nanomètres basse excellente et excellente exactitude de longueur d'onde de fiabilité et conception athermale de stabilité
Caractéristiques
|
Paramètre
|
Valeur
|
|
Nombre de canaux
|
40
|
|
Espacement de la Manche
|
100Ghz
|
|
Longueur d'onde fonctionnante
|
C-bande
|
|
Fréquence de bande passante
|
±0.1nm
|
|
Exactitude de longueur d'onde
|
±50pm
|
|
Perte par insertion
|
<6>
|
|
Cohérence de perte par insertion
|
<1>
|
|
Planéité de perte par insertion
|
<0>
|
|
bande passante 0.5dB
|
>0.2nm
|
|
bande passante 1dB
|
>0.4nm
|
|
bande passante 3dB
|
>0.6nm
|
|
bande passante 20dB
|
<1>
|
|
Isolement à canal adjacent
|
≥25dB
|
|
Isolement non adjacent de la Manche
|
≥30dB
|
|
Interférence totale
|
DB 22
|
|
Perte de retour
|
≥40dB
|
|
Perte dépendante de polarisation
|
<0>
|
|
Dispersion de mode de polarisation
|
<0>
|
|
Puissance optique de charge maximum
|
24dBm
|
|
Chaîne de surveillance de puissance optique
|
-35dBm | +23dBm
|
|
Forme de connecteur
|
LC/UPC
|
|
Température de fonctionnement
|
-10~+65℃
|
|
Hygrométrie
|
95%
|
|
Dimensions
|
support de 19-inch 1U (440 x 220 x 44mm)
|
