Détails sur le produit:
Conditions de paiement et expédition:
|
| Le canal: | 80g | Genre pommes frites: | Type gaussien |
|---|---|---|---|
| Connecteur: | LC/UPC SC/APC ou adapté aux besoins du client | Température de fonctionnement: | -5 | +65°C |
| Garantie: | 3 ans | Application du projet: | Réseaux de métro |
| Surligner: | Module de type gaussien dwdm mux demux,Module de démo de centre de données DWDM,Module multimédia multimédia multimédia de 80 canaux |
||
Résumé du produit du module DWDM AAWG

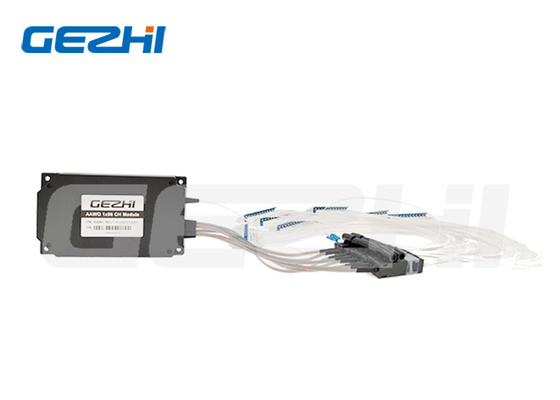

Module DWDM à 80 canaux Gaussion AAWG Mux / Demux pour le centre de données
Module de décompression AAWG Mux / Demux à Gaussion
GEZHI Gaussion AAWG mux / demux basé sur la technologie du silicium sur le silicium, est conçu pour les applications d'espacement des canaux ITU où aucune alimentation électrique n'est requise.Ce module DWDM AAWG fonctionne à 50 GHz avec des longueurs d'onde de réseau DWDM de l'UIT totalisant 80 canauxLe faible coût et les performances élevées en font la solution idéale pour les applications DWDM de métro et de longue distance.Le 96CH 50Ghz AAWG DWDM peut être utilisé pour remplacer les produits DWDM TFF traditionnels (filtre à film fin) pour les cas où aucune puissance n'est disponible.
Caractéristiques et applications deModule DWDM AAWG
|
Caractéristiques Isolement du canal supérieur
|
Applications Réseaux de métro
|
Les spécifications deModule DWDM AAWG
| Paramètre | Unité | Module AAWG | ||||||||||
| Le canal | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Distance entre les canaux | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Type de puce | - Je ne sais pas. | Type gaussien | Type à plateau | |||||||||
| Largeur de bande du canal de 1 dB | Nm | > 0,2 | > 0,2 | > 0,2 | > 0,18 | > 0,18 | > 0,38 | > 0,38 | > 0,38 | > 0,18 | > 0,18 | |
| Largeur de bande du canal de 3 dB | Nm | > 0,4 | > 0,4 | > 0,4 | > 0,28 | > 0,28 | > 0,58 | > 0,58 | > 0,58 | > 0,28 | > 0,28 | |
| Perte d'insertion | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | > 7.0 | > 7.0 | |
| Écoute croisée adjacent | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Interrupteur non adjacent | dB | > 30 ans | > 30 ans | > 30 ans | > 27 | > 27 | > 30 ans | > 30 ans | > 30 ans | > 27 | > 27 | |
| Écoute transversale totale | dB | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Perte de rendement | dB | > 40 | ||||||||||
| Ressort | dB | Le taux de dépôt7 | ||||||||||
| PDL | dB | Le taux de dépôt5 | ||||||||||
| Le PMD | ps | Le taux de dépôt5 | ||||||||||
| Dispersion chromatique | Ps/nm | ± 20 | ||||||||||
| Température de fonctionnement | °C | -5 à +65 | ||||||||||
| Température de stockage | °C | -40 à +85 | ||||||||||
Informations de commande du module DWDM AAWG
| Le groupe AAWG | Le canal | Configuration | Type AWG | Le paquet | COM Longueur de la fibre |
Le ruban/Fan-out Longueur de la fibre |
Connecteur |
|
050G 100 g 200 g |
32=32 CH 40 = 40 CH 48=48 CH 80=80 CH 96=96 CH S = Spécifier |
S = fibre unique D = double fibre
|
F=Tête plate G = Gaussienne |
B = boîte métallique R = 19 ‰ 1 U montage à rayonnage S = Spécifier |
05 = 0,5 m 10 = 1,0 m S = Spécifier |
0505 = 0,5 m/0,5 m 1010 = 1,0 m/1,0 m |
00 = aucun LP = LC/UPC LA = LC/APC SP = SC/UPC SA = SC/APC FP = FC/UPC FA = FC/APC S = Spécifier |

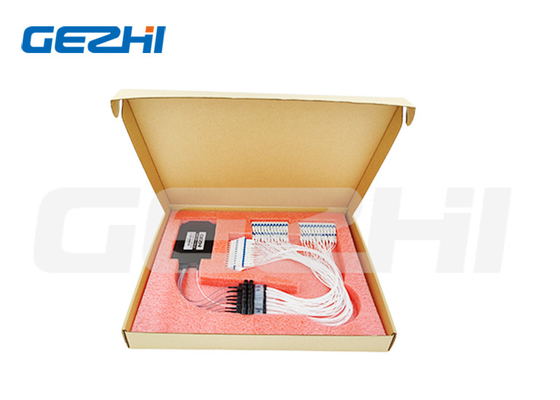

Taille de l'emballage de la boîte métallique
