Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | 4CH-OADM-C-WE-D | Longueur d'onde: | 1510,1530,1550,1570nm |
---|---|---|---|
Ligne type: | double fibre de Double-side | Caractéristiques: | Double-directionnel |
Paquet: | 1RU 19inch | Application: | Réseau d'Access |
Surligner: | 4 modules des canaux CWDM OADM,modules de 4CH OADM,Optiques duplex ajoutent le multiplexeur de baisse |

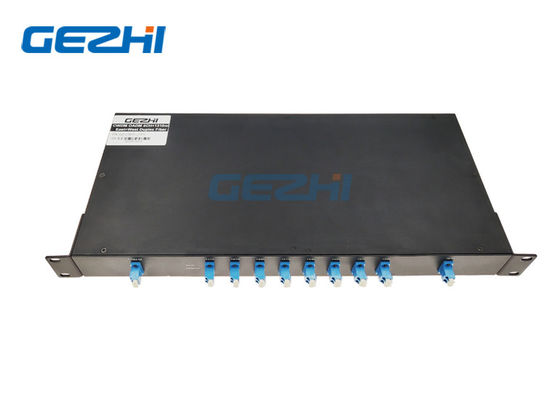

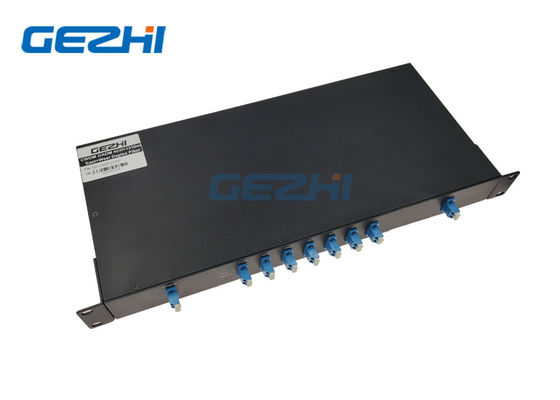

4 modules ouest duplex et lien est des canaux CWDM OADM
Des modules ouest duplex et lien est des canaux CWDM OADM de GEZHI 4 sont conçus pour la charge statique et les systèmes basés par ROADM. Les 4 modules ouest duplex et lien est des canaux CWDM OADM sont Division de vague de cours multiplexant (CWDM) optique s'ajoutent/multiplexeurs (OADM) de baisse. Cet 4 modules ouest duplex et lien est des canaux CWDM OADM ajoutent (multiplex) et laissent tomber (démultiplexez) les canaux choisis, ou les longueurs d'onde, sur les deux directions d'un lien commun de fibre de CWDM. Utilisant le ce les modules de GEZHI, concepteurs de réseau peuvent ajouter de nouveaux points d'accès n'importe où sur un réseau de CWDM, sans effectuer les canaux restants traversant le réseau. Des points d'accès peuvent être ajoutés à linéaire, à l'autobus, et aux réseaux d'anneau, où la conception d'anneau de double-direction fournit l'architecture protégée superflue.
Caractéristiques Basse perte par insertion
|
Applications Optique ajoutez et laissez tomber Réseau d'Acess Réseau de transport optique de métro
|
Spécifications
Paramètre |
Unité |
modules de 4Channels CWDM OADM | ||
Ajoutez | Baisse | |||
Longueur d'onde de la Manche | nanomètre | 1510, 1530, 1550, 1570nm | ||
Longueur d'onde centrale Exactitude |
nanomètre | ±0.5 | ||
Espacement de la Manche | nanomètre | 20 | ||
Bande passante de la Manche (largeur de bande de @-0.5dB |
nanomètre | >15 | ||
Perte par insertion | DB | <>1,8 | <1> | |
Ondulation de la Manche | DB | 0,3 | ||
Isolement |
Adjacent | DB | >30 | |
Non adjacent | DB | >40 | ||
La température de perte d'inertisation Sensibilité |
dB/℃ |
<0> |
||
La température de longueur d'onde Décalage |
nanomètre ℃ |
<0> | ||
Personne à charge de polarisation Perte |
DB | <0> | ||
Mode de polarisation Dispersion |
DB | <0> | ||
Directivité | DB | >50 | ||
Perte de retour | DB | >45 | ||
Manipulation maximum de puissance | mW | 300 | ||
La température d'Opterating | ℃ | -20~+70 | ||
Température de stockage | ℃ | -40~85 | ||
Dimension de paquet | millimètre | 19inch 1U Rackmount |
Note : 1. la personnalisation est disponible.
2. Spécifique avec le connecteur
CWDM à fibres optiques OADM cascader simple s'ajoutent/de filtres de fibre de Double-side du module 4CH Mux Demux de baisse
CWDM à fibres optiques OADM s'ajoutent/fibre de Double-side du module 4CH Mux Demux de baisse double
Il laisse tomber le canal individuel et ajoute que le même dos de canal sur la fibre de réseau par transmission à double face.
4 le canal 1510,1530,1550,1570nm CWDM s'ajoutent et des multiplexeurs de baisse pour l'EST et l'OUEST pour la transmission de données bidirectionnelle au-dessus de doubles fibres.
