| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | boîte en plastique d'ABS de module de diviseur de PLC 1X4 |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

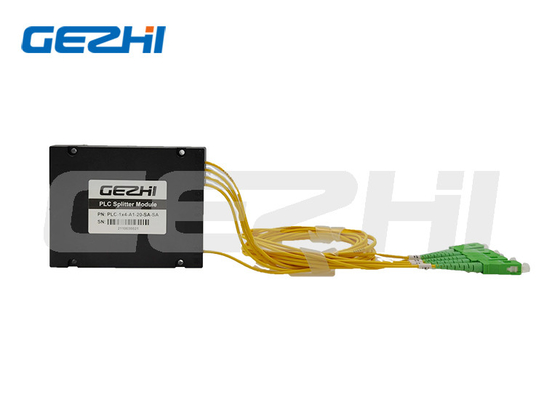

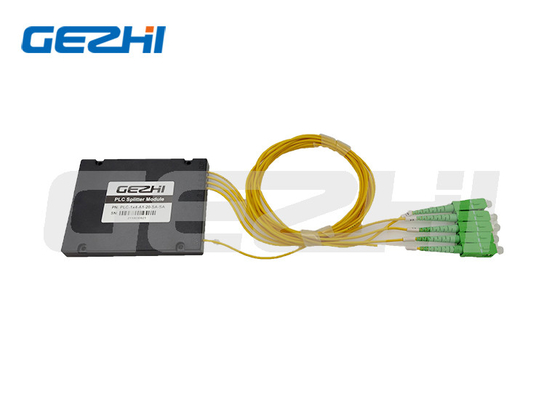

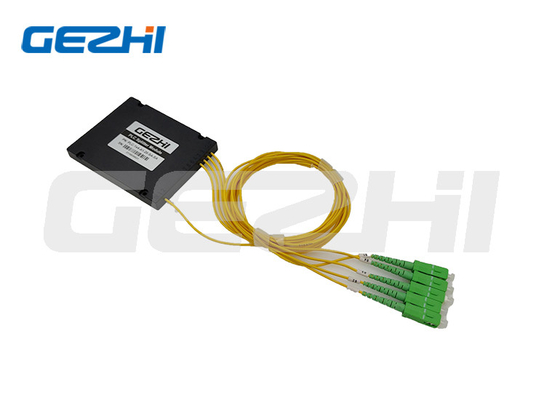

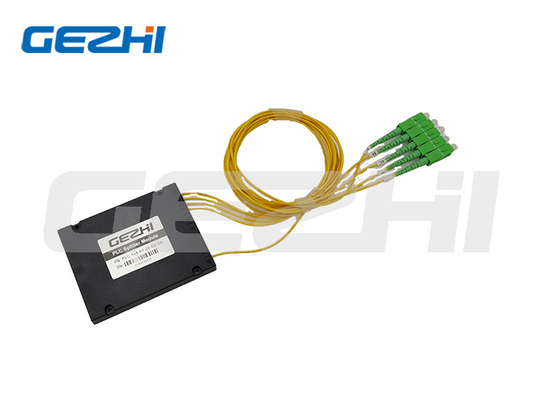

Type de cassette d'ABS fibre de module de diviseur de PLC de 1X4 au point
Description de produit
module de diviseur de PLC 1x4
Le diviseur planaire du circuit d'onde lumineuse (PLC) est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la silice optique
technologie de guide d'ondes. Elle comporte la fiabilité de petite taille et élevée, la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisée dans des réseaux de PON pour réaliser la division de puissance de signal optique. Gezhi Photonics fournit la série entière de produits du diviseur 1xN et 2xN qui sont travaillés pour des applications spécifiques. Tous les produits répondent aux exigences GR-1209-CORE-2001 et GR-1221-CORE-1999.
Applications de module de diviseur de PLC
Caractéristiques de module de diviseur de PLC
Paramètres de module de diviseur de PLC
1XN
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||||||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||||||||
| Perte par insertion (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformité (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||||||||
| Directionnalité (DB) | ≥55 | |||||||||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||||||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C fonctionnant de la température | -40℃--85℃ | |||||||||||
| °C de température de stockage | -40℃--85℃ | |||||||||||
| Puissance maximum (nanowatt) | 1000 | |||||||||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
FAQ
Q1 : Est-ce que je peux avoir un ordre d'échantillon ? Quel est votre MOQ pour le module de diviseur de PLC ?
|
|
