| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | circulateur 3-port optique |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

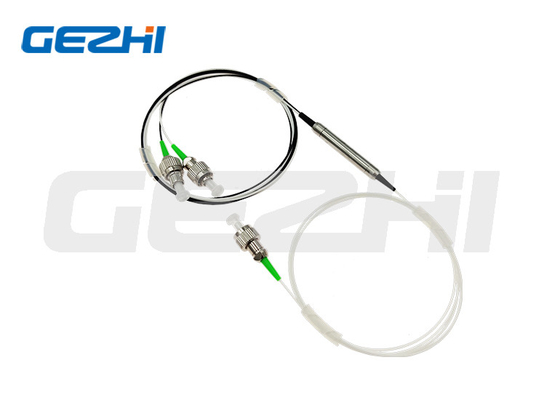

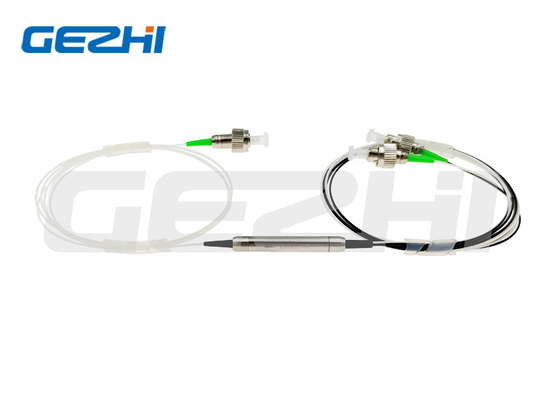

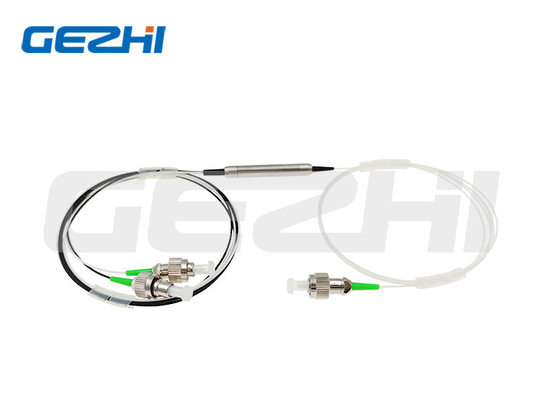

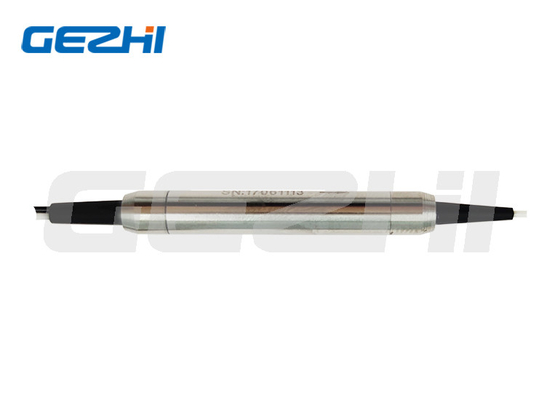

Module optique de fibre de ports du circulateur 3 de réflexion lombo-sacrée avec le connecteur de FC
Description de produit
Les circulateurs optiques de Gezhi ont beaucoup d'applications dans les circuits optiques et des systèmes de communication optiques pour réorienter les signaux optiques bidirectionnels dans différents ports.
Un circulateur optique est un composant fibreoptique spécial qui peut être employé pour séparer les signaux optiques qui voyagent dans des directions opposées dans un de fibre optique, analogue à l'opération d'un circulateur électronique. Un circulateur optique est un dispositif de trois-port a conçu une telle cette lumière écrivant toutes les sorties gauches du prochain. Ceci signifie que si la lumière entre dans le port 1 il est émis du port 2, mais si une partie de la lumière émise est réfléchie de nouveau au circulateur, il ne sort pas de 1 gauche, mais à la place de sorties de 3. gauches.
Applications
Multiplexage d'Ajouter-baisse
Capteurs de fibre
Systèmes de transmission bidirectionnels de signal
Pompage bidirectionnel
Dispositifs chromatiques intégrés de accouplement de compensation de dispersion
Caractéristiques
Basse perte par insertion
Bas PDL
Isolement élevé de la Manche
Paquet compact
Fiabilité et stabilité élevées
Rentable
Spécifications
| Paramètre | Catégorie de P | |
| Configuration | 1 gauche pour mettre en communication 2 à 3 gauches | |
| Longueur d'onde d'opération (nanomètre) | 1310±30 ou 1550±30 ou 1585±30 | |
| Isolement (DB) | Typique | 0,6 |
| Maximum | 0,8 | |
| Isolement typique (DB) | ≥50 | |
| Isolement minimum (DB) | ≥40 | |
| Entretien croisé (DB) | ≥50 | |
| Perte dépendante de polarisation (DB) | <0> | |
| Dispersion de mode de polarisation | <0> | |
| Perte de retour (DB) | ≥50 | |
| Manipulation de puissance (mW) | 500 | |
| La température d'Opterating (℃) | -10~+75 | |
| Dimension de paquet (millimètres) | Φ5.5xL50 ou Φ5.5xL63 | |
Diagramme d'application
Comme l'image montre : Un circulateur est situé aux deux extrémités de la fibre. Chaque circulateur fonctionne pour ajouter un signal dans une direction tout en enlevant le signal dans l'autre. Voyez l'exemple vers la gauche.
Le circulateur peut être employé pour envoyer les signaux optiques par une fibre simple dans deux directions.
|
|
