| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | boîte circulatrice optique de l'ABS 3-port |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

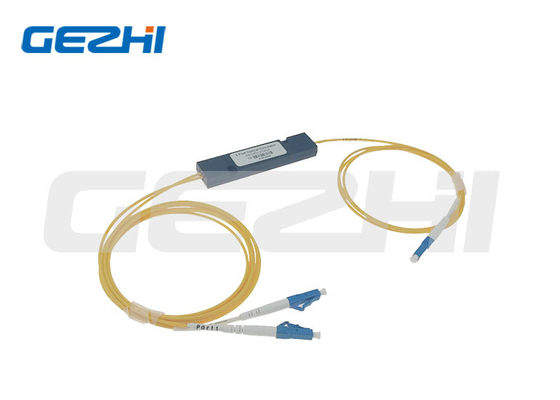

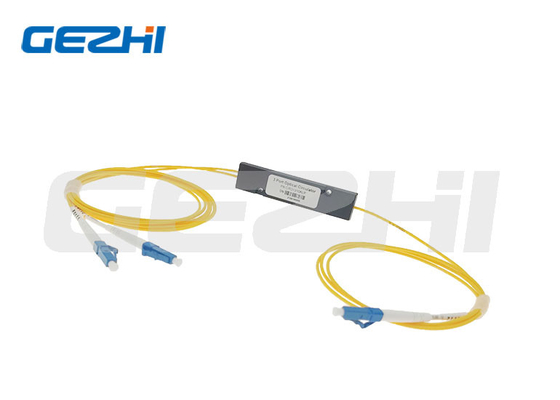

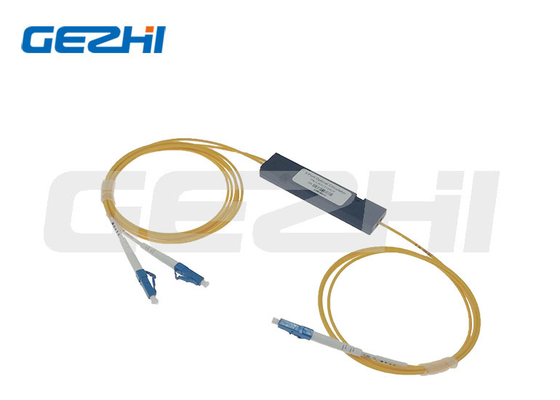

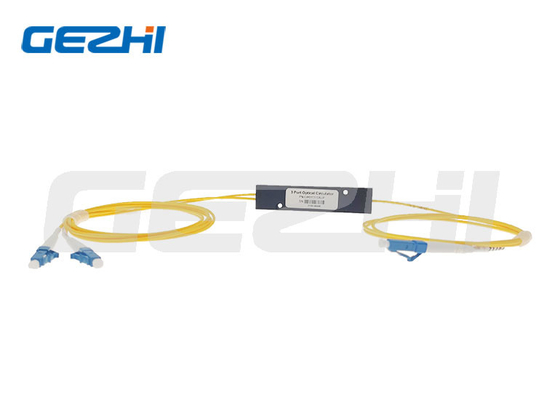

Haute boîte circulatrice optique d'ABS de fibre de ports de fiabilité et de stabilité 3 avec le connecteur de Sc
Description de produit
Les circulateurs optiques de Gezhi ont beaucoup d'applications dans les circuits optiques et des systèmes de communication optiques pour réorienter les signaux optiques bidirectionnels dans différents ports.
Cette caractéristique est très importante pour la transmission et la communication bidirectionnelles optiques. Habituellement, elle est employée pour l'émetteur-récepteur optique, le filtre de FBG (grille de Bragg de fibre) et l'amplificateur optique.
Applications
Multiplexage d'Ajouter-baisse
Dispositifs chromatiques intégrés de accouplement de compensation de dispersion
Capteurs de fibre
Pompage bidirectionnel
Systèmes de transmission bidirectionnels de signal
Caractéristiques
Basse perte par insertion
Isolement élevé de la Manche
Rentable
Paquet compact
Bas PDL
Fiabilité et stabilité élevées
Spécifications
| Marque | Gezhi | |
| Paquet | Boîte d'ABS | |
| Configuration | 1 gauche pour mettre en communication 2 à 3 gauches | |
| Longueur d'onde d'opération (nanomètre) | 1310±30 ou 1550±30 ou 1585±30 | |
| Isolement (DB) | Typique | 0,6 |
| Maximum | 0,8 | |
| Isolement typique (DB) | ≥50 | |
| Isolement minimum (DB) | ≥40 | |
| Entretien croisé (DB) | ≥50 | |
| Perte dépendante de polarisation (DB) | <0> | |
| Dispersion de mode de polarisation | <0> | |
| Perte de retour (DB) | ≥50 | |
| Manipulation de puissance (mW) | 500 | |
| La température d'Opterating (℃) | -10~+75 | |
| Dimension de paquet (millimètres) | Φ5.5xL50 ou Φ5.5xL63 | |
Diagramme d'application
Comme l'image montre : Un circulateur est situé aux deux extrémités de la fibre. Chaque circulateur fonctionne pour ajouter un signal dans une direction tout en enlevant le signal dans l'autre. Voyez l'exemple vers la gauche.
Le circulateur peut être employé pour envoyer les signaux optiques par une fibre simple dans deux directions.
|
|
