| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | mini diviseur de PLC 1x4 |
| Nombre De Pièces: | 1pc |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |

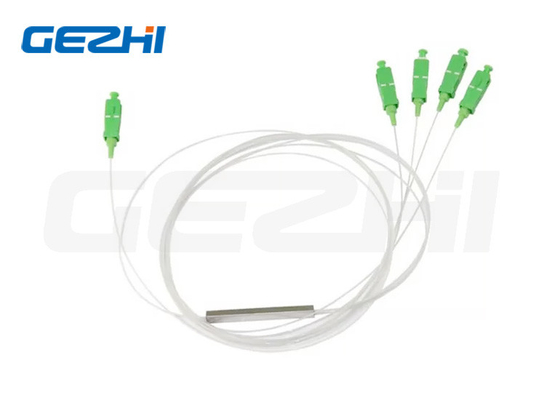

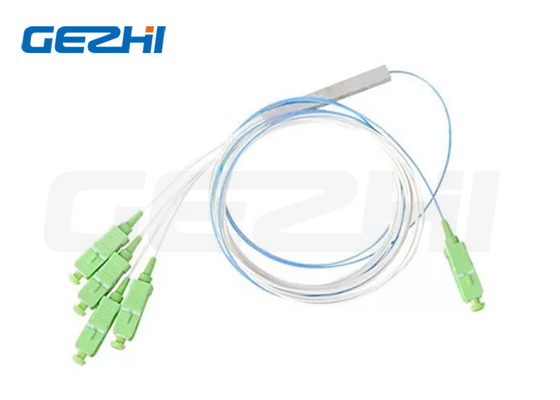

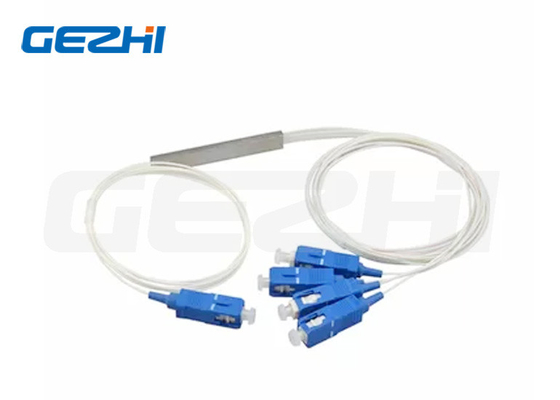

1x4 SC UPC 9/125 Um G657A1 0,9 mm câble blanc mini séparateur PLC
Introduction du séparateur de PLC à fibre optique
Le séparateur optique peut être divisé en un conique fondu et un guide d'onde plat selon le principe.un guide d'onde plat est un produit de type composant micro-optique, en utilisant la technologie de photolithographie, dans le substrat médium ou semi-conducteur pour former un guide d'onde lumineux, afin d'obtenir une fonction de distribution de branche.
Les deux types d'espèces ont des principes de séparation similaires, ils changent le champ de décoloration entre les fibres pour s'accoupler ( degré d'accouplement,longueur d'accouplement) et changer le rayon de la fibre pour obtenir différentes tailles de ramification, et vice versa peut également combiner plusieurs signaux optiques en un seul signal appelé synthétiseur.
Le coupleur à fibre à cône fondu est devenu la technologie de fabrication dominante sur le marché en raison de sa méthode de production simple, de son prix bon marché et de sa connexion facile à la fibre optique externe,et il peut résister aux avantages des vibrations mécaniques et des changements de température.
Caractéristique du séparateur de PLC à fibre optique
Longueur d'onde de l'opération à large bande
Faible perte d'insertion
PDL faible
Conception compacte
Une bonne homogénéité de canal en canal
Haute fiabilité et stabilité
Application du séparateur de PLC à fibre optique
Secteur des télécommunications
Système PON
FTTH
Télécommunications
Transmission vidéo
Paramètre du séparateur de PLC à fibre optique
1 × N séparateur PLC
(mesurée à température ambiante et excluant les pertes de connecteurs)
| Le type | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | ||
| Type de fibre | L'UIT-T G657A1, G657A2 et G.652D | ||||||
| Longueur d'onde de travail (nm) | 1260 à 1650 | ||||||
| Perte d'insertion (dB) | Typique | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
| (P/S) Maximum | 3.8/4.0 | 7Un demi-sept.3 | 10.2/10. Je vous en prie.5 | 13.5/13. Je vous en prie.7 | 16.5/16. Je suis désolé.8 | ||
| Perte d'uniformité (dB) | Je suis désolé. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
| Perte dépendante de la polarisation (dB) | Je suis désolé. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
| Directivité (dB) | - Je vous en prie. | 55 | |||||
| Perte de retour (dB) | - Je vous en prie. | UPC:50 APC:55 | |||||
| Température de fonctionnement ((°C) | -40 à 85 | ||||||
| Température de stockage ((°C) | -40 à 85 | ||||||
2×N séparateur PLC
(mesurée à température ambiante et excluant les pertes de connecteurs)
| Le type | 2x2 | 2x4 | 2x8 | 2 x 16 | 2x32 | 2 × 64 | |
| Type de fibre | L'UIT-T G657A1, G657A2 et G.652D | ||||||
| Longueur d'onde de travail (nm) | 1260 à 1650 | ||||||
| Perte d'insertion (dB) | Typique | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| (P/S) Maximum | 4.1/4. Je vous en prie.3 | 7.4/7. Je vous en prie.6 | 10.8/11. Je vous en prie.0 | 14.3/14. Je suis désolé.5 | 17.3/17. Je vous en prie.5 | 20.7 / 21. Je vous en prie.5 | |
| Perte d'uniformité (dB) | Je suis désolé. | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| Perte dépendante de la polarisation (dB) | Je suis désolé. | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| Directivité (dB) | - Je vous en prie. | 55 | |||||
| Perte de retour (dB) | - Je vous en prie. | UPC:50 APC:55 | |||||
| Température de fonctionnement ((°C) | -40 à 85 | ||||||
| Température de stockage ((°C) | -40 à 85 | ||||||
Comment commander un séparateur PLC à fibre optique
1Type de connecteur: SC / FC / LC / ST / E2000
2Type de mode: UPC et APC à mode unique
3Diamètre du câble: 0,9 / 2,0 / 3,0 mm
4Type d'emballage: mini-tube en acier / boîte ABS
5. nombre de fibres: 1xN, 2xN ((1x2,1x4, 2x2, 2x4, etc.)
|
|
