Détails sur le produit:
Conditions de paiement et expédition:
|
Connecteur: | SC UPC | Mode: | Mode unitaire |
---|---|---|---|
Type: | 1*16 | Diamètre de câble: | 0.9mm |
Longueur d'onde de fonctionnement (nanomètre): | 1260 | 1650 | Emballage: | Mini Steel Tube |
Couleur de câble: | Blanc | Longueur: | Entrée 1M ; Sortie 1.5M |
Perte de Max.Insertion (DB): | 7,2 | Perte de Min.Return (DB: | 55 |
Type de fibre: | ITU-T G657A1, G657A2 et G.652D | Max.Uniformity (DB): | 0,8 |

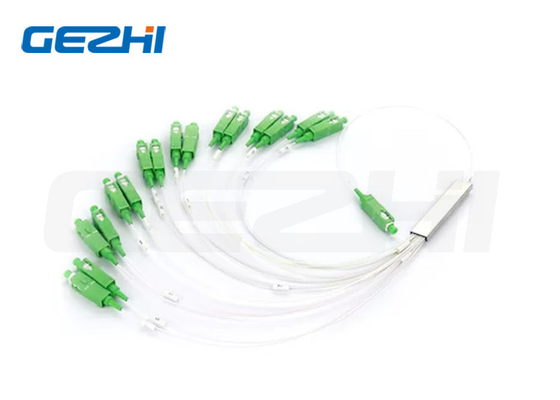

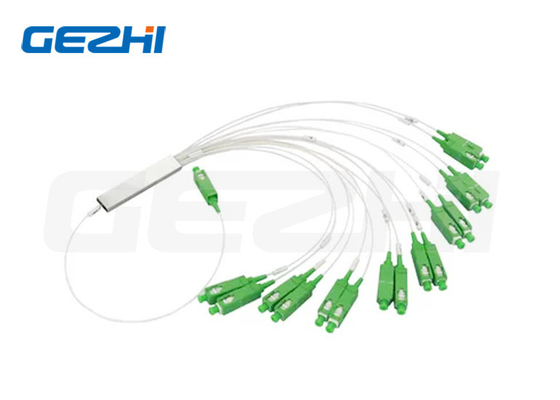

1x16 SC Connecteur vert à faible perte d'insertion 0,9 mm Mini Tube Splitter PLC
Introduction du séparateur de PLC à fibre optique
Les séparateurs de fibres optiques sont largement utilisés dans les systèmes de communication par fibre optique, les réseaux de radio et de télévision et d'autres domaines.
Les produits à séparateur optique sont des exigences relativement élevées pour les exigences environnementales en matière de production dans un environnement sans poussière, à température constante et à humidité constante.Tous les produits sont soumis à un cycle de 48 heures de température élevée et basse (-40 à 85 degrés C) pour assurer la stabilité du produit dans des environnements naturels difficiles.
Selon le principe, le diviseur optique peut être divisé en deux types de type conique de fusion et de type de guide d'onde plane:type modulaireLe type de plateau à 24 cœurs, le type de plateau à 1 u, le type de large tuyau en acier de 900 mm, le type de plateau à 12 cœurs, le type de boîte en fibre extérieure.
Application du séparateur de PLC à fibre optique
Secteur des télécommunications
Transmission vidéo
FTTH
Télécommunications
Système PON
Caractéristique du séparateur de PLC à fibre optique
Longueur d'onde de l'opération à large bande
Faible perte d'insertion
PDL faible
Conception compacte
Faible perte d'insertion
Haute fiabilité et stabilité
Une bonne homogénéité de canal en canal
Paramètre du séparateur de PLC à fibre optique
1 × N séparateur PLC
(mesurée à température ambiante et excluant les pertes de connecteurs)
Le type | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | ||
Type de fibre | L'UIT-T G657A1, G657A2 et G.652D | ||||||
Longueur d'onde de travail (nm) | 1260 à 1650 | ||||||
Perte d'insertion (dB) | Typique | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
(P/S) Maximum | 3.8/4.0 | 7Un demi-sept.3 | 10.2/10. Je vous en prie.5 | 13.5/13. Je vous en prie.7 | 16.5/16. Je suis désolé.8 | ||
Perte d'uniformité (dB) | Je suis désolé. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
Perte dépendante de la polarisation (dB) | Je suis désolé. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
Directivité (dB) | - Je vous en prie. | 55 | |||||
Perte de retour (dB) | - Je vous en prie. | UPC:50 APC:55 | |||||
Température de fonctionnement ((°C) | -40 à 85 | ||||||
Température de stockage ((°C) | -40 à 85 |
2×N séparateur PLC
(mesurée à température ambiante et excluant les pertes de connecteurs)
Le type | 2x2 | 2x4 | 2x8 | 2 x 16 | 2x32 | 2 × 64 | |
Type de fibre | L'UIT-T G657A1, G657A2 et G.652D | ||||||
Longueur d'onde de travail (nm) | 1260 à 1650 | ||||||
Perte d'insertion (dB) | Typique | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
(P/S) Maximum | 4.1/4. Je vous en prie.3 | 7.4/7. Je vous en prie.6 | 10.8/11. Je vous en prie.0 | 14.3/14. Je suis désolé.5 | 17.3/17. Je vous en prie.5 | 20.7 / 21. Je vous en prie.5 | |
Perte d'uniformité (dB) | Je suis désolé. | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
Perte dépendante de la polarisation (dB) | Je suis désolé. | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
Directivité (dB) | - Je vous en prie. | 55 | |||||
Perte de retour (dB) | - Je vous en prie. | UPC:50 APC:55 | |||||
Température de fonctionnement ((°C) | -40 à 85 | ||||||
Température de stockage ((°C) | -40 à 85 |
Comment commander un séparateur PLC à fibre optique
1Type de connecteur: SC / FC / LC / ST / E2000
2Type de mode: UPC et APC à mode unique
3Diamètre du câble: 0,9 / 2,0 / 3,0 mm
4Type d'emballage: mini-tube en acier / boîte ABS
5. nombre de fibres: 1xN, 2xN ((1x2,1x4, 2x2, 2x4, etc.)
