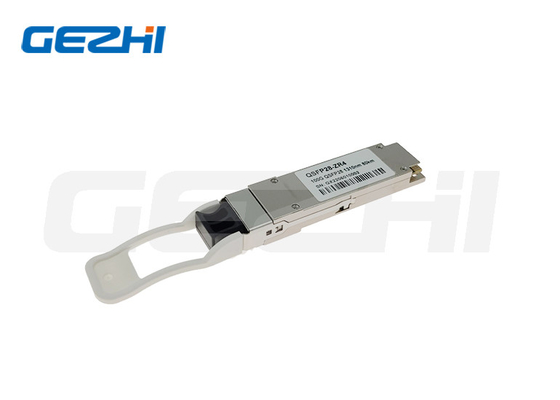

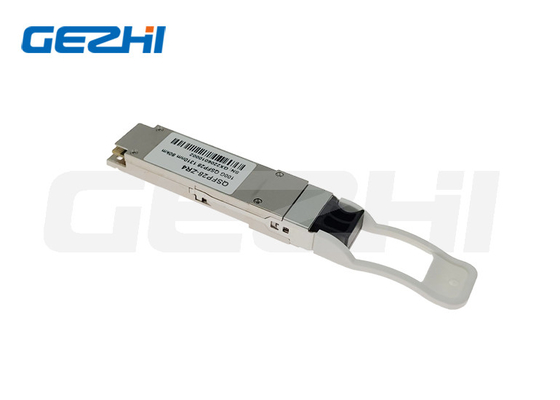

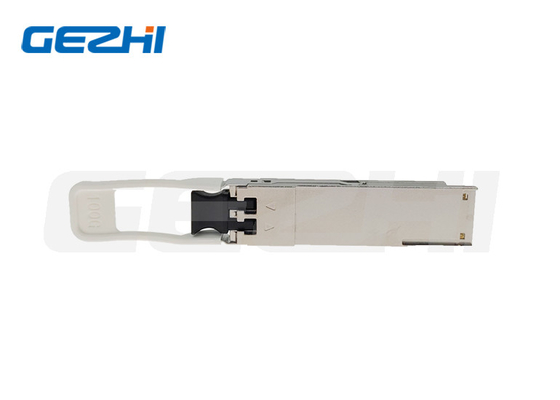

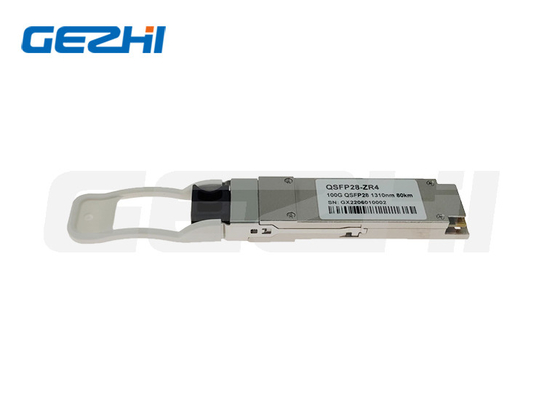

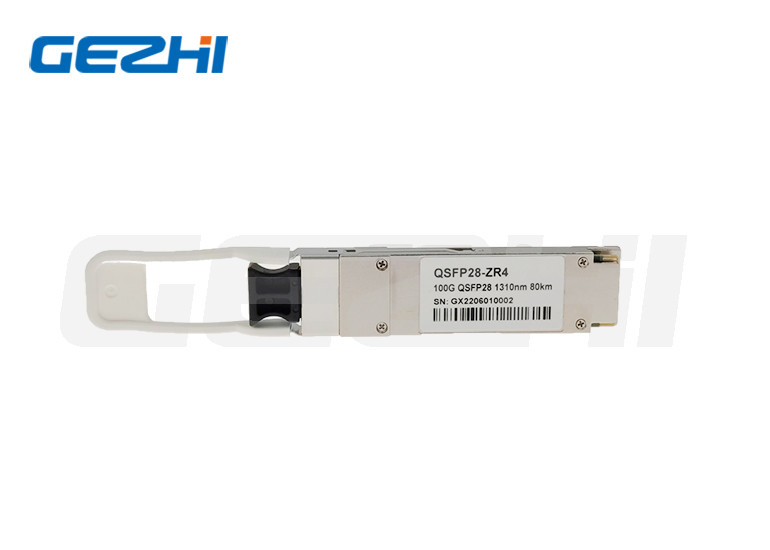

Module de récepteur optique 100G QSFP28 ZR 1310nm 80Km hautement compatible

Name: Module de récepteur optique 100G QSFP28 ZR 1310nm 80Km hautement compatible
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 100G QSFP28 ZR 1310nm 80Km
Price: 125.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numéro De Modèle:	100G QSFP28 ZR 1310nm 80Km
Nombre De Pièces:	1pc
Prix:	Négociable
Payment Terms:	T/T, Western Union

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE RoHS,ISO9001

Débit:

QSFP28 100G ZR4

Longueur d'onde:

1310nm

Connecteur:

Simplex de LC

Distance:

80km

Type de fibre:

SMF

Température:

°C 0~70

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

5000pcs par mois

Mettre en évidence:

Transcepteur ZR 100G QSFP28

module optique d'émetteur-récepteur de 100G QSFP28

émetteur-récepteur de 1310nm 100G QSFP28

Product Description

Module de récepteur optique 100G QSFP28 ZR 1310nm 80Km hautement compatible

Définition

Gezhi Photonics 100G QSFP28 ZR4 est conçu pour des applications de communication optique de 80 km. Ce module contient un émetteur optique à 4 voies,Récepteur optique à 4 voies et bloc de gestion de module comprenant 2 interfaces série de filsLes signaux optiques sont multiplexés sur une fibre mono-mode à travers un connecteur LC standard.

Caractéristiques

Conforme à la norme MSA QSFP28
Interface électrique à 38 broches branchable à chaud
Conception MUX/DEMUX de 4 voies LAN-WDM
Interface électrique 4x25G
Consommation de puissance maximale 6,5 W
Connecteur duplex LC
Prend en charge le débit binaire global de 103,125 Gb/s
Transmission allant jusqu'à 80 km sur fibre mono-mode
Température du boîtier de fonctionnement: de 0°C à 70°C
Énergie à tension unique de 3.3 V
Conforme à la norme RoHS 2.0

Applications

100GBASE-ZR4 100G Ethernet est utilisé
Réseaux de télécommunications

Notes de crédit maximales absolues

Paramètre	Le symbole	- Je vous en prie.	Le type	Je suis désolé.	Unité
Voltage de l'alimentation électrique	Vcc	- Je ne sais pas.3		3.6	V
Plage de température de stockage	T	- Quarante		85	°C
Humidité relative	RH	15		85	%
Seuil de dommages, pour chaque voie	Le THd	6.5			dBm

Conditions de fonctionnement recommandées

Paramètre	Le symbole	- Je vous en prie.	Le type	Je suis désolé.	Unité
Plage de température de fonctionnement du cas	Tc	0	-	70	°C
Voltage de l'alimentation électrique	V_cc	3.14	3.3	3.47	V
Distance de liaison avec G.652	P	-	-	80	kilomètres
Taux de données	BR	-	25.78125	-	Le taux de débit

Caractéristiques électriques

Paramètre	Le symbole	- Je vous en prie.	Le type	Je suis désolé.	Unité	Nom de l'entreprise
Dissipation de puissance				6.5	W
Courant d'alimentation	Le C.I.C.			1.8759	Une	État stable
Émetteur
Taux de transmission de données par voie			25.78125		Le taux de débit
Tensions différentielles pk-pk	Vpp			900	MV	À 1 MHz
Voltage en mode commun	Vcm	- 350 ans.		2850	MV
Temps de transition	Le taux de dépôt est le suivant:	10			ps	20% à 80%
Défaut de résistance différentielle à l'arrêt				10	%
Largeur des yeux	Le numéro EW15	0.46			Intégration
Hauteur des yeux	EH15	95			MV
Récepteur
Taux de transmission de données par voie			25.78125		Le taux de débit
Défaut de résistance différentielle à l'arrêt				10	%	À 1 MHz
Variation de la tension de sortie différentielle	Vout, pp			900	MV
Bruit du mode commun, RMS	VRS			17.5	MV
Temps de transition	Le taux de dépôt est le suivant:	12			ps	20% à 80%
Largeur des yeux	Le numéro EW15	0.57			Intégration
Hauteur des yeux	EH15	228			MV

Caractéristiques optiques

Paramètre	Le symbole	- Je vous en prie.	Le type	Je suis désolé.	Unité	Les notes
Caractéristiques du transmetteur
Taux de signalisation par voie		25.78125			Résultats de l'enquête	1
Longueur d'onde du centre de voie (range)	L	1294.53	1295.56	1296.59	Nm
		1299.02	1300.05	1301.09
		1303.54	1304.58	1305.63
		1308.09	1309.14	1310.19
Ratio de suppression du mode latéral	SMSR	30	-	-	dB
Puissance de lancement moyenne totale	Le PTOTAL	8.0		12.5	dBm
Puissance de lancement moyenne par voie	Pour les produits:	2.0		6.5	dBm
Différence de puissance de lancement entre les deux voies ((moyenne et OMA)			-	3	dBm
Puissance de lancement moyenne de l'émetteur OFF, par voie	Pour les produits:	-	-	- 30 ans	dBm
Taux d'extinction	Urgence	6	-	-	dB
RIN OMA				130	dB/Hz
Tolérance à la perte de retour optique				20	dB
Transmettez la réflexion	RFL	-	-	- 12 ans	dB
Marge du masque		5	*	*	%
Définition du masque oculaire de sortie {X1, X2, X3, Y1, Y2, Y3}	Je ne sais pas.25,0.4,0.45,0.25,0.28,0.4
Caractéristiques du récepteur
Taux de signalisation par voie		25.78125			Résultats de l'enquête
Longueur d'onde du centre de voie (range)	L	1294.53	1295.56	1296.59	Nm
		1299.02	1300.05	1301.09
		1303.54	1304.58	1305.63
		1308.09	1309.14	1310.19
Puissance moyenne du récepteur par voie	Le THd	- 28 ans		- 7 ans	dBm	1
Puissance du récepteur, par voie ((OMA)				- 7 ans	dBm
Réflectance du récepteur	Le Sénoma1			- 26 ans	dB	1
Sensitivité du récepteur Moyenne, par voie	Le Sénoma2			- 28 ans	dBm	2
Récepteur 3 dB limite supérieure électrique fréquence, pour chaque voie	Lose			31	GHz
seuil de dommages, pour chaque voie	Résultats	6.5			dBm
Les actifs détenus	Losses	- Quarante			dBm
Dépôt de garantie				- 29 ans	dBm
L' hystérésis de LOS		0.5			dB
