Description du produit

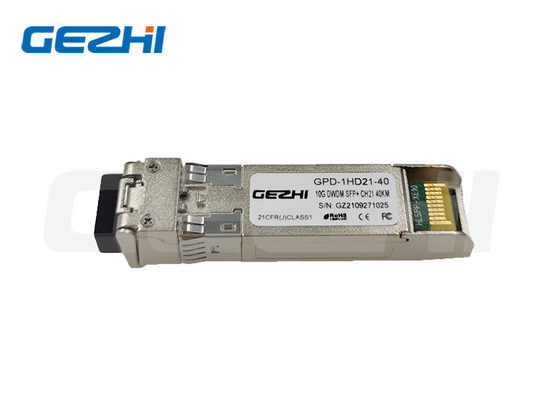

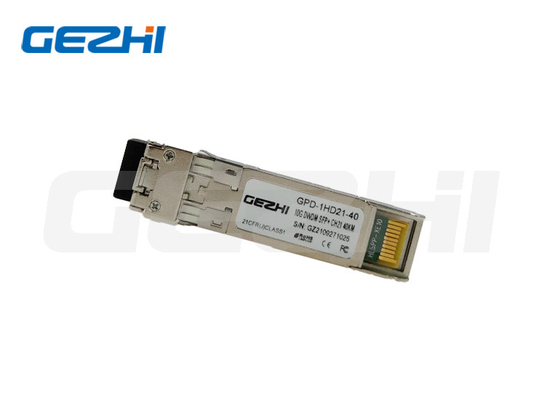

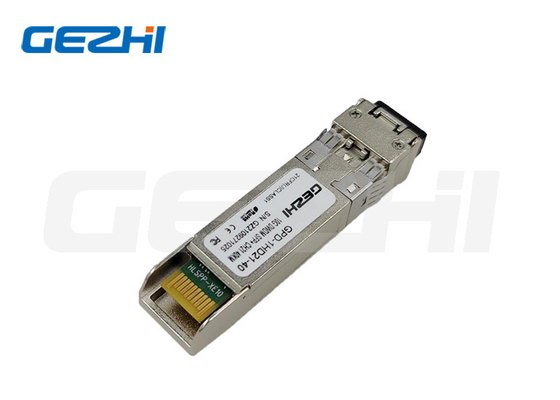

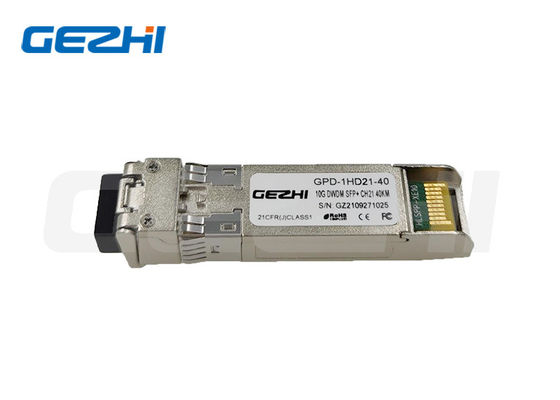

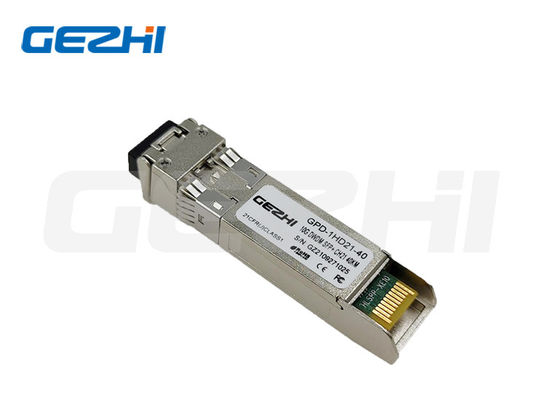

10G DWDM SFP+ 40KM 16dB EML C-Band 50GHz 100GHz 200GHz réseau de l'UIT

Définition

L'émetteur-récepteur DWDM SFP+ER de Gezhi Photonics est conçu pour les applications 10GBASE-ER/EW et 8.5G/10G Fiber-Channel.La section émetteur intègre un laser EML refroidiLa section récepteur est constituée d'une photodiode PIN intégrée à un TIA.Les fonctions de diagnostic numérique sont disponibles via une interface série à deux fils, comme spécifié dans la norme SFF-8472, qui permet un accès en temps réel aux paramètres de fonctionnement du dispositif tels que la température du récepteur, le courant de déviation du laser, la puissance optique transmise,une puissance optique reçue et une tension d'alimentation du récepteur-récepteur.

Caractéristiques

• Longueur de liaison jusqu'à 40 km
• Conforme à la norme SFF-8431 et à la norme IEE802.3ae
• Convient à une utilisation dans des systèmes DWDM à espacement de canaux de 100 GHz
• Taux de données sélectionnables ≤ 4,25 Gbps ou 9,95 Gbps à 10,3 Gbps
• Émetteur EML et récepteur PIN refroidis
• Faible dissipation électrique 1,5 W maximum
• Température du boîtier de fonctionnement de -5 à 70 °C
• Énergie à tension unique de 3.3 V
• Performance diagnostique Surveillance de la température du module, de la tension d'alimentation, du courant de déviation du laser, de la puissance optique de transmission et de la puissance optique de réception
• Conforme à la directive RoHS et sans plomb

Application du projet

• 10GBASE-ER/EW (avec ou sans FEC)
• 10G Fiber Channel (avec ou sans FEC)

Notes de crédit maximales absolues

Conditions de fonctionnement

Nom de l'entreprise:

[1] Le courant d'alimentation est partagé entre VCCTX et VCCRX.

[2] Le courant en course est défini comme un niveau de courant supérieur aux exigences de courant à l'état d'équilibre

Spécifications de l'émetteur

Spécifications du récepteur Optique

Nom de l'entreprise:

[1] Mesurée avec le signal d'essai de conformité pour BER = 10¥12Les valeurs de sensibilité au stress figurant dans le tableau sont pour les mesures BER au niveau du système qui incluent les effets des circuits CDR.Une marge supplémentaire de 4 dB doit être allouée si des mesures au niveau des composants sont effectuées.

sans les effets des circuits CDR.

Dimension

Questions fréquentes
Q: fournissez-vous un service OEM?
R: Oui, nous pouvons imprimer votre logo ou votre étiquette sur les produits ou sur la boîte.
Q: Pouvez-vous fournir des échantillons gratuits?
R: Certains échantillons de faible valeur peuvent être gratuits pour vous, mais vous devez payer le coût d'expédition.
Q: Comment pouvez-vous garantir la qualité?
R: En s'appuyant sur notre parfait système de gestion de la qualité, tous nos produits ont été testés à 100% avant expédition.
Q: Quel est votre délai de livraison?
R: Généralement, l'échantillon: 3 à 5 jours ouvrables.
Q: Quelles sont vos conditions de paiement?
R: Nous acceptons T/T, Western Union, Paypal, L/C
Pour les échantillons: 100% de paiement. commande formelle: 30% ~ 100% en dépôt, paiement du solde avant expédition.
