Détails sur le produit:
Conditions de paiement et expédition:
|
| Type de connecteur: | FC RPA | type de mode: | Mode unique |
|---|---|---|---|
| Longueur d'onde de fonctionnement: | 1064 nm | PDL: | ≤ 0,2 dB |
| Perte de rendement: | ≥ 50dB | Entretien croisé: | ≥ 45dB |
| Surligner: | Circulateur à fibre optique de 1064 nm,Circulateur à fibre optique FC APC |
||

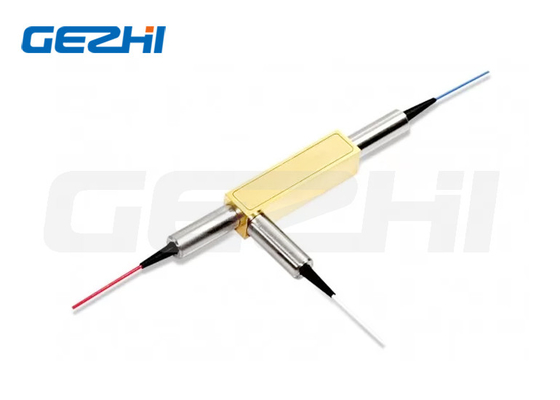

Circulateur de fibres optiques de 1064 nm Parties de fibres optiques en mode unique avec connecteur FC APC
Description du circulateur à fibre optique
Un circulateur optique est un dispositif à trois ports qui permet à la lumière de voyager dans une seule direction.
Un signal entrant dans le port 1 sortira du port 2 avec une perte minimale, tandis qu'un signal entrant dans le port 2 sortira du port 3 avec une perte minimale.et la lumière entrant dans le port 3 subit une grande quantité de perte dans les ports 2 et 1.
Les circulateurs optiques sont des dispositifs non réciproques, ce qui signifie que les changements dans les propriétés de la lumière causés par le passage à travers le dispositif ne sont pas inversés par le voyage dans la direction opposée..
Caractéristiques du circulateur à fibre optique
1- Isolement élevé et perte de rendement élevée
2Faible perte d'insertion et PDL
3.Passe optique sans époxy
Applications dans les circuits de fibres optiques
1.Multiplexage par addition-dépôt
2. Capteurs à fibre
3Pompage bidirectionnel
4Systèmes bidirectionnels de transmission de signaux
5.Appareils de compensation de la dispersion chromatique en ligne
Spécifications du circulateur à fibre optique
| Nom de l'article | Unité | Paramètres | |||
| Longueur d'onde de fonctionnement | Nm | 1064 | |||
| Largeur de bande | Nm | ± 5 | ± 10 | ± 20 | ± 30 |
| Isolement | dB | ≥ 25 | ≥ 23 | ≥ 20 | ≥ 20 |
| Perte d'insertion dans la bande, 23°C | dB | ≤ 2.1 | ≤ 2.6 | ≤ 3.2 | ≤ 3.8 |
| PDL | dB | ≤ 02 | |||
| Perte de rendement | dB | ≥ 50 | |||
| Le cross talk | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Puissance optique maximale | mW | ≤ 300 | |||
| Type de fibre | / | Bonjour à tous | |||
| Température de fonctionnement | 0C | 0 à 50 | |||
| Température de stockage | 0C | -40 à 85 | |||
| Dimension du colis | mm | Le nombre d'étoiles est déterminé par le nombre d'étoiles. | |||
Nom de l'organisme:
Dimension du circulateur à fibres optiques ((mm)
Informations sur les commandes
| Longueur d'onde | Largeur de bande | Type de fibre | Longueur de la fibre | Type de connecteur |
| 1.1064nm 2- Autres |
1.± 5 nm 2.± 10 nm 3.± 20 nm 4.± 30 nm |
1.250 μm de fibres 2.900 μm de fibres 3. autres |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. autres |
0Pas de connecteur. 1. FC/UPC 2. FC/APC 3- SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. autres |
