R1490nm FWDM

Name: R1490nm FWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: FWDM
Price: 7.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	FWDM
Nombre De Pièces:	1PC
Prix:	Négociable
Delivery Time:	5-8 jours de travail
Conditions De Paiement:	T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS,ISO9001

Nom de produit:

Dispositif de FWDM

Longueur d'onde:

T1550nm R1310&1490nm

Port:

3port

Cassette de PackageLGX:

tube d'acier inoxydable

Connecteur:

SC/APC

Application:

EDFA

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

100000Channel par mois

Mettre en évidence:

WDM du filtre 1490nm

Multiplexeurs de T1550nm FWDM

3 dispositif du port FWDM

Description du produit

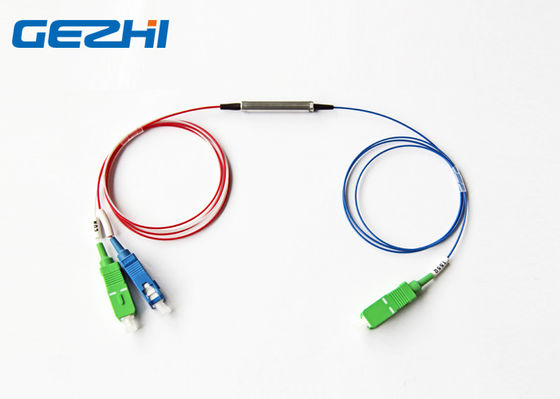

Le dispositif du multiplexeur T1550nm R1310/1490nm FWDM de PON avec le connecteur de Sc pigtailed

Le multiplexeur de GEZHI PON est basé sur la technologie de filtre de la couche mince avec T1550nm R1310&1490nm. Le dispositif comporte le chemin optique libre époxyde, basse perte par insertion, rapport élevé d'extinction, hauts fiabilité et de forte stabilité.

Le PON Muitplexer T1550nm R1310/1490nm est des dispositifs basés sur filtre de filtre de multiplexage par répartition en longueur d'onde (WDM) qui sont adaptés aux besoins du client aux bandes particulières de longueur d'onde pour vos applications spéciales. Car vous pourriez savoir, le système de GEPON lui-même fonctionne le 1310 /1490, ainsi le signal de CATV ici est fourni au-dessus de la même fibre utilisant 1550nm, et FWDM est un endroit où tous ce get « mélangés ».

Caractéristiques

La Manche de passage (transmission) : 1550nm
La Manche de réflexion : 1310nm et 1490nm
Isolement élevé d'isolement, de fiabilité et de canal
Basse perte par insertion et excellente fiabilité environnementale
RoHS conforme

Applications

CATV
Système de WDM

Spécifications

Paramètres	Unité	Dispositif de FWDM
Longueur d'onde fonctionnante T : longueur d'onde de transmission R : longueur d'onde de réflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nanomètre	1	T1550 R1310/1490
		2	T1490 R1310/1550
		3	T1310 R1490/1550
		4	T1550/1610 R1310/1490
		5	T1550/1625 R1310/1490
		6	T1625 R1310/1490/1550
		7	T1650 R1310/1490/1550
Perte par insertion	DB	Transmission : ≤ 0,6
		Réflexion : ≤ 0,4
Isolement de canal de transmission	DB	≥ 30
Isolement de la Manche de réflexion	DB	≥ 17
PDL	DB	≤ 0,1
Stabilité thermique de longueur d'onde	nm/℃	≤ 0,003
Stabilité thermique de perte par insertion	dB/℃	≤ 0,005
Perte de retour	DB	≥ 45
Puissance optique	mW	≤ 500
Température de fonctionnement	℃	-10 \| +70
Température de stockage	℃	-40 \| +85
Hygrométrie	%	5 \| 95
Dimension	millimètre	Φ5.5×34	Φ4.2×25	90×20×10
Note : 1. la personnalisation est disponible. 2. spécifique sans connecteur, et ajoutez une perte 0.2dB supplémentaire par connecteur.

L'information de commande :

Longueur d'onde

Type de tube

Longueur de fibre
(Incluez le connecteur)

Connecteur

Dimension

T15R13/14=T1550 R1310/1490

T14R13/15=T1490 R1310/1550

T13R14/15=T1310 R1490/1550

T15/16R13/14=T1550/1610R1310/1490

X=Others

25=250um

90=900um 20:2000um

30=3000um

X=Others

05=0.5m±0.05m

10=1.0m±0.05m

15=1.5m±0.05m

X= d'autres

00=None

FP=FC/PC

FA=FC/APC

SP= SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

5534=Φ5.5×34mm

4225=Φ4.2×25mm

9021=90×20×10mm

X=Customized

Type de paquet

Le paquet de tube de verre pour 250um découvrent la fibre
Le paquet en acier de tube pour 250um découvrent la fibre et la fibre 900um
Les ABS enferment dans une boîte pour la fibre de 900um, de 2.0mm et de 3.0mm
Note : la fibre 250um nue est trop finne à équiper du connecteur

Dessin mécanique
R1490nm FWDM 2

Décrivez A est pour T13/R15, T14/R1315, WDM de filtre de T1415/R13 FTTX
L'image B est pour T15/R13, T13/R1415, T15/R1314, WDM de filtre de T1314/R15 FTTX

Application
