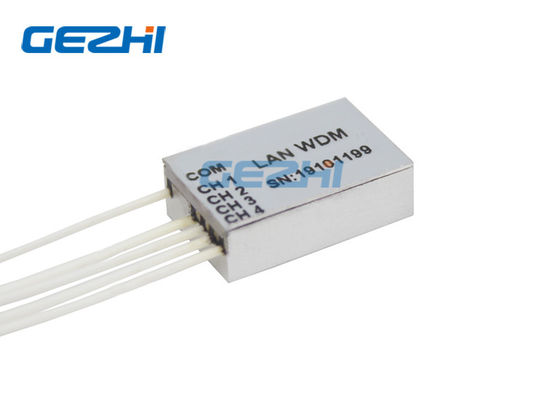

Mini module de WDM de LAN du passif 1309.14nm de fibre simple

Name: Mini module de WDM de LAN du passif 1309.14nm de fibre simple
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: LAN-WDM
Price: 7.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numéro De Modèle:	LAN-WDM
Nombre De Pièces:	1PC
Prix:	Négociable
Delivery Time:	5-8 jours de travail
Payment Terms:	T/T, Western Union

Informations détaillées

Product Description

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS ,ISO9001

Nom de produit:

WDM DE LAN

Longueur d'onde:

1295,56, 1300,05, 1304,58, 1309,14

Fibre:

Fibre simple

Connecteur:

Adapté aux besoins du client

Caractéristiques:

dimension ultra compacte

Application:

Émetteurs-récepteurs de PCP

Détails d'emballage:

Boîte de papier

Capacité d'approvisionnement:

100000Channel par mois

Mettre en évidence:

Module de WDM de LAN

WDM passif de filtre

WDM de LAN 1309.14nm

Product Description

Mini technologie spatiale d'espace libre de module de WDM de LAN de passif

Le mini module de WDM de LAN de passif de GEZHI est basé sur la technologie de multiplexage par répartition en longueur d'onde de (TFF) de filtre de la couche mince et la technologie de paquet de l'espace libre. Sa taille de paquet est considérablement réduite comparée aux modules passifs traditionnels. Elle est avec la taille ultra-compacte, basse perte par insertion, hauts isolement de canal, de forte stabilité et fiabilité. Elle a une meilleure cohérence et répond à des normes industrielles. Le WDM de LAN convient aux applications 40Gbps ou 100Gbps et à très utilisé dans les centres de traitement des données, les réseaux de zone calculante et métropolitaine de nuage, etc.

Caractéristiques	Applications
Basse perte par insertion De forte stabilité et fiabilité Isolement élevé de la Manche Dimension ultra compacte sans époxyde sur le chemin optique	Réseau de WDM Émetteurs-récepteurs de PCP Communicaton de données applications 40G ou 100G

Spécifications

Paramètres	Module de WDM de LAN
Nombre de canaux	4 canaux
Gamme de longueurs d'onde (nanomètre)	1260~1360
Longueur d'onde fonctionnante (nanomètre)	1271, 1291, 1311, 1331	1295,56, 1300,05, 1304,58, 1309,14
Bande passante de la Manche (nanomètre)	±6.5	±1.0
Perte par insertion (DB)	< 1="">	< 1="">
Isolement à canal adjacent (DB)	> 30	> 25
Isolement non adjacent de la Manche (DB)	> 45	> 35
Ondulation de la Manche (DB)	< 0="">
Perte dépendante de polarisation (DB)	< 0="">
Dispersion de mode de polarisation (picoseconde)	< 0="">
Directivité (dB)	> 50
Perte de retour (DB)	> 45
Manipulation maximum de puissance (mW)	300
Température de fonctionnement (℃)	-10~+80
Température de stockage (℃)	-40~+85
Dimension de paquet (millimètres)	L20xW12xH5.7

L'information de commande

LWDM

Espacement de la Manche

Type

Nombre de la Manche

la 1ère Manche

Type de fibre

Longueur de fibre

Connecteur d'In/Out

WDM DE LAN

grille 1=CWDM

2=800GHz

M=Mux

D=Demux

04=4CH

XX=Specify

1271=1271nm

1291=1291nm

1311=1311nm

1331=1331nm

1295=1295.56nm

1300=1300.05nm

1304=1304.58nm

1309=1309.14nm

25=250um

90=900um

XX=Specify

05=0.5m

10=1.0m

15=1.5m

20=2.0m

25=2.5m

XX=Specify

0=None

1=LC/PC

2=LC/APC

3=SC/PC

4=SC/APC

5=FC/PC

6=FC/APC

X=Specify

Excellents paramètres d'optimisation du traitement

Abaissez la perte par insertion
La perte par insertion inférieure rend le module de WDM de LAN avoir l'atténuation inférieure de signal en fonction, de ce fait réduisant l'alimentation électrique de l'émetteur de signal.

Isolement élevé
La valeur plus élevée d'isolement permet l'isolement suffisant de signal pendant la transmission de multi-signal dans le module d'insertion-boîte de DWDM, empêchant effectivement l'interférence entre les signaux et causant la déformation du signal de transmission.

Technologie spatiale d'espace libre de WDM de LAN

Mini module de WDM de LAN du passif 1309.14nm de fibre simple 0

Technologie spatiale d'espace libre traditionnelle

Mini module de WDM de LAN du passif 1309.14nm de fibre simple 1
