| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | 1x2FWDM-59 |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 5-8 jours de travail |
| Payment Terms: | T/T, Western Union |

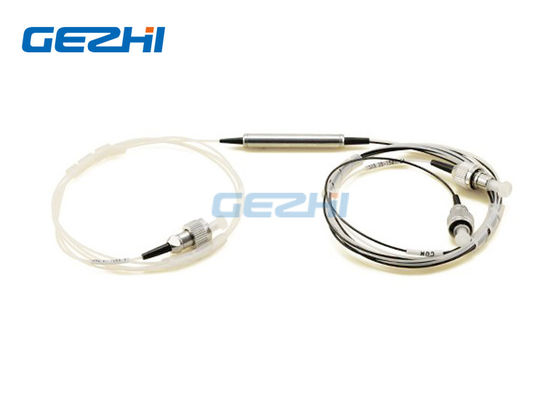

Dispositif du multiplexeur 980/1550nm de Division de longueur d'onde de filtre
980/1550nm FWDM - pour le haut amplificateur optique de la performance DWDM et l'amplificateur d'EDFA
Le multiplexeur de Division de longueur d'onde du filtre 980/1550nm est basé sur la technologie en couche mince dans l'environnement stable de filtre. Les dispositifs combinent ou séparent la lumière à la longueur d'onde différente dans une gamme de longueurs d'onde large. Ils offrent la perte par insertion très basse, la basse dépendance de polarisation, l'isolement élevé et l'excellente stabilité environnementale. La puissance élevée manipulant la capacité peut être réalisée par le traitement unique de tresse et le revêtement de haute qualité de l'AR. Ces composants ont été intensivement employés dans des amplificateurs d'EDFAs, de Raman, des réseaux de WDM et des instruments optiques de fibre.
|
Caractéristiques |
Applications |
|
|
Spécifications
| Paramètre | FWDM | |
| Passez la gamme de longueurs d'onde de la Manche (le nanomètre) | 1520 | 1600 | |
| Reflétez la gamme de longueurs d'onde de la Manche (le nanomètre) | 960~ 1000 | |
| Perte par insertion (DB) | Reflétez la Manche | < 0=""> |
| Passez la Manche | < 1=""> | |
| Variation de perte par insertion (DB) | < 0=""> | |
| Isolement | Reflétez la Manche | > 18 |
| Passez la Manche | > 30 | |
| Sensibilité de température de perte par insertion (dB/°C) | < 0=""> | |
| Perte dépendante de polarisation (DB) | < 0=""> | |
| Dispersion de mode de polarisation (picoseconde) | < 0=""> | |
| Directivité (dB) | > 60 | |
| Perte de retour (DB) | > 50 | |
| Manipulation de puissance (mW) | 300 | |
| Température de fonctionnement (°C) | 0 | +70 | |
| Température de stockage (°C) | -40 | +85 | |
| Dimensions de paquet (millimètres) |
|
|
| Type de fibre | Corning HI 1060 au port de terrain communal/pompe | |
| Fibre de Corning SMF-28 au port de signal | ||
Dispositif du multiplexeur 980/1550nm de Division de longueur d'onde de filtre
L'information de commande :
| A | B | C | D | E |
| Longueur d'onde | Type de tube | Longueur de fibre (Incluez le connecteur) |
Connecteur | Dimension |
|
59 : 1550nm pass/980nm se reflètent 95 : 980nm pass/1550nm se reflètent X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= d'autres |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
Dispositif du multiplexeur 980/1550nm de Division de longueur d'onde de filtre
|
|
