Nom de produit: | multiplexeur de cwdm | La Manche non.: | canal 12 |
---|---|---|---|
Longueur d'onde: | 1271 ~ 1511nm | Ligne type: | Fibre simple |
Connecteur: | Adaptateur de LC/UPC | Application: | Ligne surveillance |
Surligner: | module de 12CH CWDM,1x12 CWDM Mux Demux,WDM brut des 12 Manche |

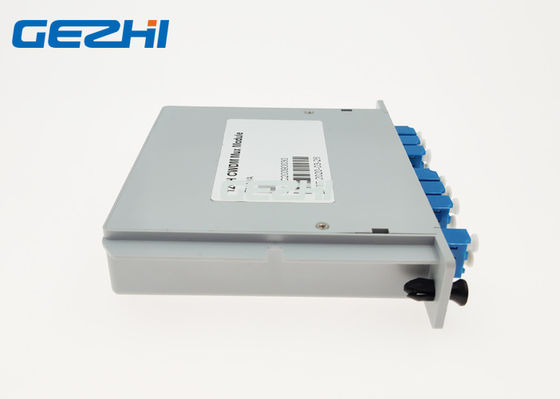

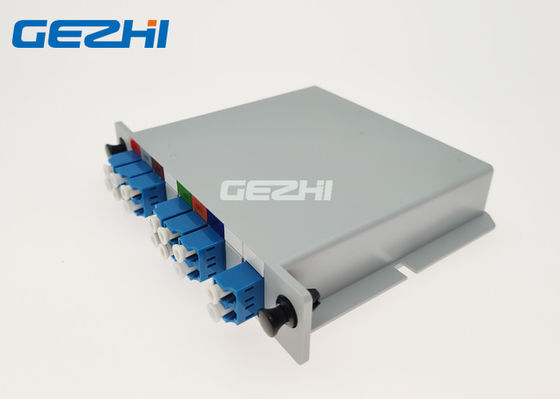

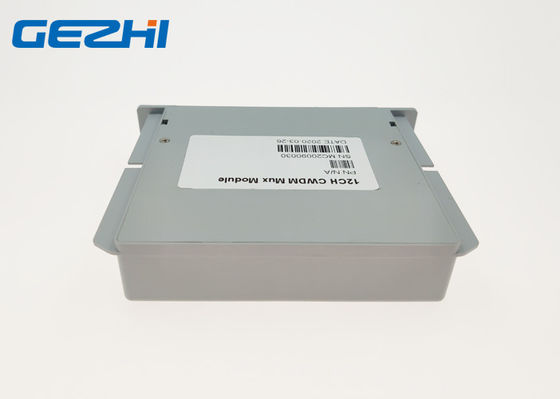

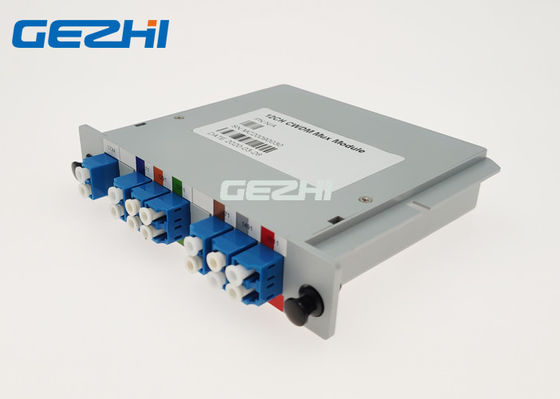

bâti de support 3U embrochable de module passif de multiplexeur de 12CH CWDM
Module passif de multiplexeur de GEZHI 12CH CWDM qu'au type embrochable paquet de boîte d'ABS reliez par l'adaptateur de LC/UPC et basé sur la technologie en couche mince diélectrique de filtre. La longueur d'onde du module passif de multiplexeur de 12CH CWDM est à partir de 1271 le nanomètre à 1571nm, transmission sur une fibre optique simple avec seulement la perte par insertion du lien 3dB. Le module passif de multiplexeur de GEZHI 12CH CWDM a l'isolement élevé de canal et peut donc être employé dans un système bidirectionnel. Le module peut être utilisé comme multiplexeur ou démultiplexeur qui périphérique prêt à brancher un équipement de bâti de support 3U.
Caractéristiques
12 canaux par fibre
Basse perte par insertion
Bidirectionnel
Peut être employé comme multiplexeur ou démultiplexeur
Peut être l'insertion sur l'équipement 3U Rackmount
Applications
Application cellulaire
Réseaux visuels optiques
Ligne surveillance
Production d'événement
Réseaux de fibre foncée
Réseaux de contribution d'émission
Réseaux de CWDM
L'information de commande
CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
Nombre de canaux | Type de module | Type de câble | Longueur de fibre | Connecteur d'entrée |
Sortie connecteur |
|||||||
CWDM | 01=1Channel La Manche 02=2 La Manche 03=3 La Manche 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 millimètre 1=142x102x14.5 millimètre boîte 2=LGX 3=19 support du ″ 1U X=Others |
00=none 09=900um Tube lâche 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Spécifications
Paramètre |
Unité |
multiplexeur de passif de 12CH CWDM | ||
Mux | Demux | |||
Longueur d'onde de la Manche | nanomètre |
1271~1571nm |
||
Longueur d'onde centrale |
nanomètre | ±0.5 | ||
Espacement de la Manche | nanomètre | 20 | ||
Bande passante de la Manche |
nanomètre | >14 | ||
Perte par insertion maximum | DB | <3> | <3> | |
Ondulation de la Manche | DB | 0,3 | ||
Isolement |
Adjacent | DB | >30 | |
Non adjacent | DB | >40 | ||
La température de perte d'inertisation |
dB/℃ |
<0> |
||
La température de longueur d'onde |
nanomètre ℃ |
<0> | ||
Personne à charge de polarisation |
DB | <0> | ||
Mode de polarisation |
DB | <0> | ||
Directivité | DB | >50 | ||
Perte de retour | DB | >45 | ||
Manipulation maximum de puissance | mW | 300 | ||
La température d'Opterating | ℃ | -5~+75 | ||
Température de stockage | ℃ | -40~85 | ||
Dimension de paquet | millimètre | L130x100x125 |
Note : 1. la personnalisation est disponible.
2. Spécifique avec le connecteur
Cascader de filtre
multiplexeur de passif de 12CH CWDM
