Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | CWDM OADM | Longueur d'onde: | 1510/1590nm |
|---|---|---|---|
| Ligne type: | Une fibre | Connecteur: | IN&OUT : SC/UPC, TRANSHORIZON : LC/UPC |
| Paquet: | Boîte d'ABS : 100x80x10mm | Application: | Réseau de WDM |
| Surligner: | 2 module de la Manche CWDM OADM,2CH CWDM OADM,Oadm optique ajoutent le multiplexeur de baisse |
||

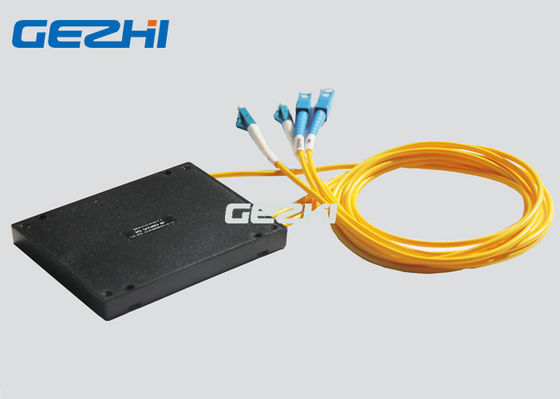

la Manche du module 2 de 1510/1590nm CWDM OADM optique ajoutent la fibre simple de multiplexeur de baisse
Le module du 1510/1590nm CWDM OADM de GEZHI est fibre simple avec le canal 2 de CWDM wavelength1510nm et 1590nm. Le module de 1510/1590nm CWDM OADM combine des canaux de longueur d'onde sur une fibre optique de transmission. Le module du 1510/1590nm CWDM OADM de Gezhi sont utilisés dans des systèmes de WDM pour multiplexer ou les ensembles de démultiplexage et de acheminement de signaux optiques, de s'ajouter sélectivement et se laisser tomber de fibre la personne ou de canaux de longueur d'onde d'un CWDM coulent.
Les modules de CWDM OADM sont disponibles dans (est et occidental) des configurations à simple face (est ou occidental) et à double face. Le CWDM OADM de chaque GEZHI emploie les longueurs d'onde à partir de 1270 nanomètre à 1610nm ou à 1271 à 1611nm avec l'espacement 20nm.
Caractéristiques
Basse perte par insertion
Est ou occidental à simple face
Mise en réseau flexible d'OADM
Aucun courant électrique requis.
Applications
Application cellulaire
Optique ajoutez et laissez tomber
Réseau d'Acess
Réseau de WDM
Télécommunication
Spécifications
|
Paramètre |
Unité |
2CH CWDM OADM | ||
| Ajoutez | Baisse | |||
| Longueur d'onde de la Manche | nanomètre | 1510,1590nm | ||
|
Longueur d'onde centrale Exactitude |
nanomètre | ±0.5 | ||
| Espacement de la Manche | nanomètre | 20 | ||
|
Bande passante de la Manche (largeur de bande de @-0.5dB |
nanomètre | >13 | ||
| Perte par insertion | DB | <>1,0 | <>1,0 | |
| Ondulation de la Manche | DB | 0,3 | ||
|
Isolement |
Adjacent | DB | >30 | |
| Non adjacent | DB | >40 | ||
|
La température de perte d'inertisation Sensibilité |
dB/℃ |
<0> |
||
|
La température de longueur d'onde Décalage |
nanomètre ℃ |
<0> | ||
|
Personne à charge de polarisation Perte |
DB | <0> | ||
|
Mode de polarisation Dispersion |
DB | <0> | ||
| Directivité | DB | >50 | ||
| Perte de retour | DB | >45 | ||
| Manipulation maximum de puissance | mW | 300 | ||
| La température d'Opterating | ℃ | -20~+70 | ||
| Température de stockage | ℃ | -40~85 | ||
| Dimension de paquet | millimètre | L100x80x10 | ||
Note : 1. la personnalisation est disponible.
2. Spécifique avec le connecteur
Dessin
Ouest ou est
Il laisse tomber ou ajoute un canal longueur d'onde-spécifique de la fibre de réseau par transmission simple-seded.
1510 et 1590nm à deux voies CWDM s'ajoutent et des multiplexeurs de baisse pour l'EST ou l'OUEST pour la transmission de données bidirectionnelle au-dessus des fibres simples.
La Manche 2 optique ajoutent cascader de filtre de multiplexeur de baisse

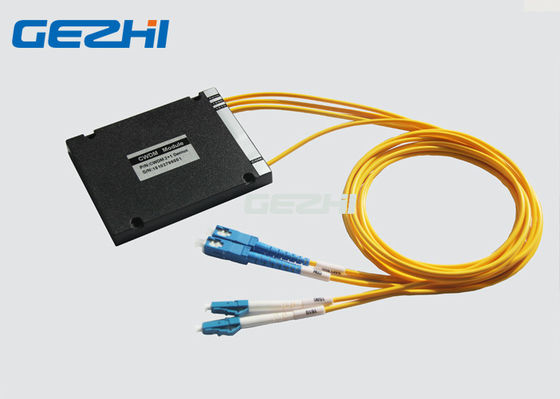

la Manche du module 2 de 1510/1590nm CWDM OADM optique ajoutent la fibre simple de multiplexeur de baisse
