| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | CCWDM-18CH |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Delivery Time: | 2-7 jours de travail |
| Payment Terms: | T/T, Western Union |

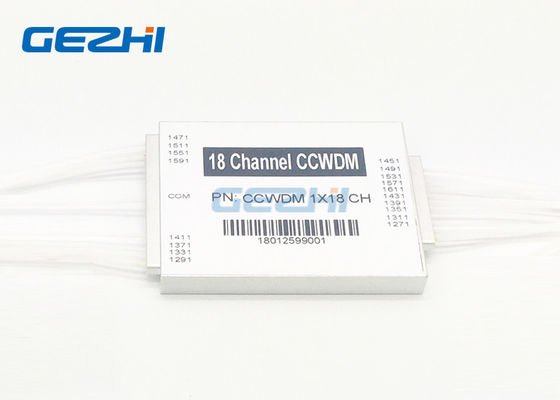

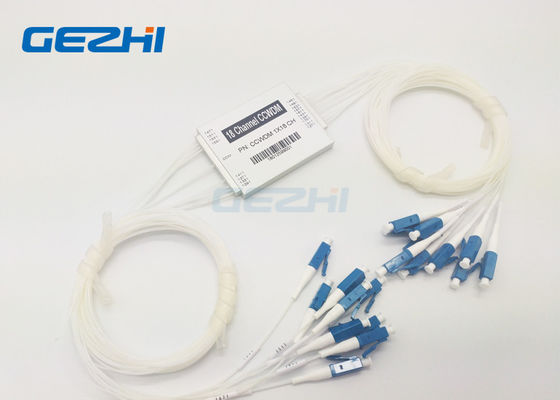

18 canaux rendent le module compact de CWDM MUX/DEMUX
Les modules de CCWDM (CWDM compact) des moyens de GEZHI d'ajouter la capacité à votre réseau optique de fibre sans installer la fibre supplémentaire. Elle fournit la largeur de bande accrue et le revenu accru de l'usine de fibre de legs dans un des plus petits paquets de l'industrie. Le module de CCWDM est basé sur la technologie et le métal de filtre de la couche mince collant l'emballage micro-optique. Il fonctionne aux longueurs d'onde de la grille CWDM d'UIT d'espacement de canal 20nm
à partir de 1270 nanomètre à 1610nm ou à 1271nm à 1611nm.
Caractéristiques | Applications |
|
|
Caractéristiques
| Paramètre | 10 ch | 12Ch | 14 ch | 16Ch | 18Ch | |
| Longueur d'onde de fonctionnement (nanomètre) | 1260~1620 | |||||
| Longueur d'onde de la Manche (nanomètre) | 1270,1290,…, 1590,1610, ou 1271,1291,…, 1591,1611 | |||||
| Espacement de la Manche (nanomètre) | 20 | |||||
| Bande passante de la Manche (nanomètre) | CWL+/-6.5nm | |||||
| Perte par insertion (DB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Ondulation de la Manche (DB) | ≤0.4 | |||||
| Isolement (DB) | Adjacent | >30 | ||||
| Non adjacent | >40 | |||||
| Dispersion de mode de polarisation (picoseconde) | ≤0.2 | |||||
| Perte de personne à charge de polarisation | ≤0.2 | |||||
| Directivité (DB) | >45 | |||||
| Perte de retour (DB) | >45 | |||||
| Manipulation maximum de puissance (mW) | 500 | |||||
| Température de fonctionnement (℃) | -5~+70 | |||||
| Température de stockage (℃) | -40~85 | |||||
| Type de fibre | G657A1 | |||||
| Connecteur | TBD | |||||
| Dimension de paquet (millimètres) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
L'information de commande
| Configuration | La Manche non. | Type de tresse | Longueur de fibre | Déclinaison (millimètres) | Connecteur |
| CC=CCWDM | La Manche 10=10 | 0=250um | 0=0.5m | 1= L55 x W35 xH8 | 0=None |
Technologie en espace libre unique
18 le module compact des canaux CWDM Mux/DEMUX adopte la technologie en espace libre, qui emploie la propagation légère dans l'espace libre pour transmettre sans fil des données. À l'intérieur du dispositif, des canaux de signal adjacents sont cascadés par la poutre parallèle au lieu de la fibre. Ceci ménage de beaucoup d'espace pour la boîte de paquet, et l'exécution unique aide également CCWDM Mux Demux avec la basse perte par insertion.
18 canaux rendent le module compact de CWDM MUX/DEMUX
Dessin mécanique
TYPE 1
TYPE - 2
Paquet
|
|
