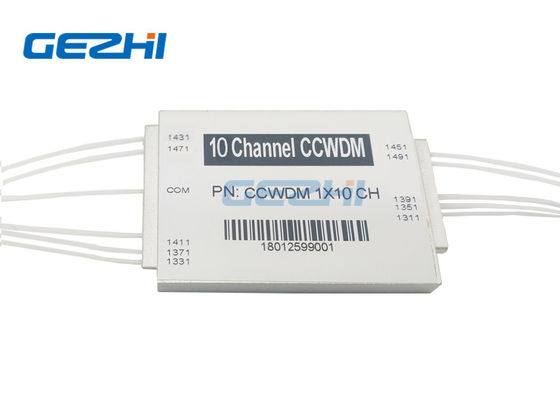

Module CWDM compact de longueur d'onde de 1491 nm 1x10 canaux avec faible PDL pour les réseaux PON

Name: Module CWDM compact de longueur d'onde de 1491 nm 1x10 canaux avec faible PDL pour les réseaux PON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: CCWDM-1x10
Price: 83.00 USD
Availability: InStock

Nom De Marque:	GEZHI or OEM
Numéro De Modèle:	CCWDM-1x10
Nombre De Pièces:	1PC
Prix:	US$58-US$108
Délai De Livraison:	2-7 jours de travail
Conditions De Paiement:	T/T, Union occidentale

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE RoHS ISO9001

Nom de l'article:

Modules CCWDM optiques

Canal:

1x10

Longueur d'onde:

1311 à 1491 nm

Connecteur:

LC/CUP

Application:

Réseaux PON

fonctionnalité:

Bas PDL

Détails d'emballage:

2pcs dans une mousse avec la boîte de papier

Capacité d'approvisionnement:

60000pcs par mois

Mettre en évidence:

multiplexeur de 1491nm CCWDM

modules de 1x10 Opitcal CCWDM

10 canaux CCWDM passif

Description du produit

Composants Fibre Optique 1491nm Module CWDM Compact Passif Optique 1x10 Canaux

Multiplexeur / Démultiplexeur Passif Optique CCWDM Module 1x10 Canaux

Le module multiplexeur / démultiplexeur passif optique CCWDM 1x10 canaux de GEZHI est conçu pour ajouter de la capacité à votre réseau fibre optique sans installer de fibre supplémentaire. Il offre une bande passante accrue et une génération de revenus améliorée à partir de l'infrastructure fibre existante dans l'un des plus petits boîtiers de l'industrie. Ce module utilise une technologie de filtre à couches minces et un micro-emballage optique par liaison métallique pour des performances optimales.

Applications

Réseaux PON
Réseaux Télécom
Multiplexage Add/Drop Optique
Réseaux Métro
Réseaux Haut Débit
Liaisons CATV

Caractéristiques Principales

Faible Perte d'Insertion
Isolation Élevée, Faible PDL
Bonne Uniformité Canal à Canal
Taille Compacte
Haute Fiabilité et Stabilité

Spécifications Techniques

Paramètre	10 Canaux	12 Canaux	14 Canaux	16 Canaux	18 Canaux
Longueur d'Onde de Fonctionnement (nm)	1260~1620
Longueur d'Onde des Canaux (nm)	1270,1290,...,1590,1610, ou 1271,1291,...,1591,1611
Espacement des Canaux (nm)	20
Bande Passante des Canaux (nm)	CWL+/-6.5nm
Perte d'Insertion (dB)	≤1.5	≤1.5	≤1.8	≤1.8	≤2.0
Ondulation du Canal (dB)	≤0.4
Isolation (dB)	Adjacent: >30, Non-adjacent: >40
Dispersion de Mode de Polarisation (PS)	≤0.2
Perte Dépendante de la Polarisation	≤0.2
Directivité (dB)	>45
Perte de Retour (dB)	>45
Puissance Maximale Admissible (mW)	500
Température de Fonctionnement (°C)	-5~+70
Température de Stockage (°C)	-40~85
Type de Fibre	G657A1
Connecteur	TBD
Dimension du Boîtier (mm)	L55 x l35 x H8	L55 x l45 x H8

Informations de Commande

Configuration	N° Canal	Type de Pigtail	Longueur de Fibre	Dimension (mm)	Connecteur
CC=CCWDM	10=10 Canaux 41=4+UPG 80=8 Canaux 81=8+UPG1 82=8+UPG2 12=12 Canaux ...	0=250um 1=900um	0=0.5m 1=1m 2=1.5m 3=autres	1= L55 x l35 x H8 2= L55 x l45 x H8	0=Aucun 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/APC 6=LC/PC 7=autres

Dessins Mécaniques

TYPE 1

TYPE 2
