| Brand Name: | GEZHI or OEM |
| Numéro De Modèle: | WDM gauche du filtre 3 |
| Nombre De Pièces: | 1PC |
| Prix: | Négociable |
| Payment Terms: | T/T, Western Union |
Aperçu de produit
Dispositif de FWDM
Les composants passifs de WDM, basés sur la technologie de filtre de la couche mince, combinent tous les services réseau/signaux au-dessus d'une fibre simple. La basse perte par insertion et l'isolement élevé entre les canaux assure la performance du réseau fiable.

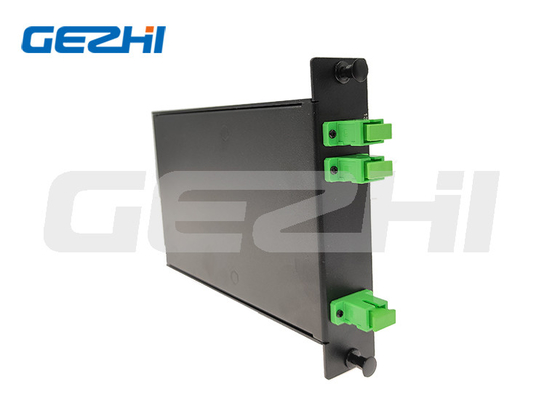

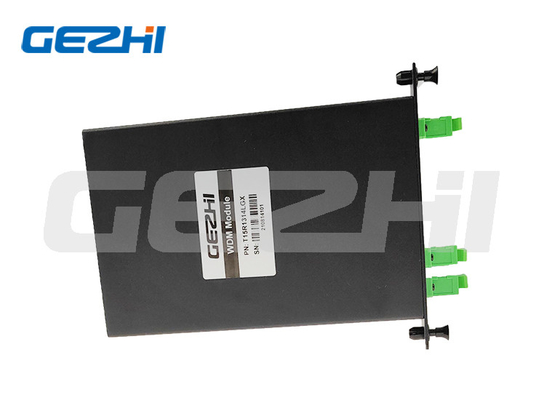

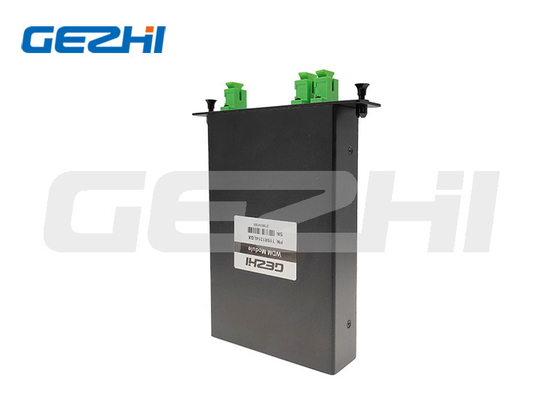

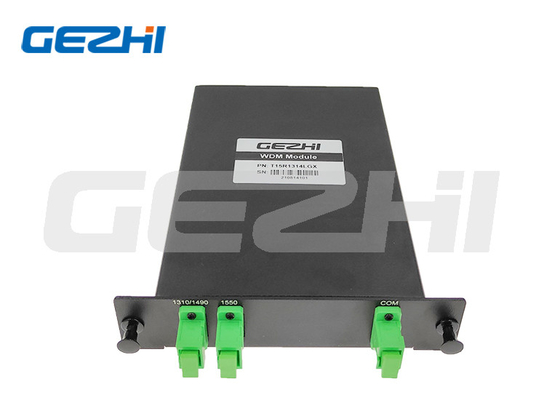

WDM de filtre de longueur d'onde d'approvisionnement de GEZHI Photonics divers avec le tube d'acier inoxydable, boîte d'ABS, cassette de LGX, ect 1U Rackmount.
Le WDM adapté aux besoins du client de filtre de longueur d'onde est disponible.
* 1310/1490/1550nm FWDM - pour PON, FTTX et instrument d'essai
*1310/1550nm FWDM - pour des télécommunications optiques de WDM ou de DWDM
* 1310/1550/1625nm FWDM - pour les fibres actives d'essai en service
* 1310/1490/1550/1625nm FWDM - pour combiner ou séparer le canal 1625nm avec trois la longueur d'onde triple 1310nm, 1490nm et 1550nm
de sorte que le canal 1625nm puisse être ajouté dans le système triple existant de FTTH
* 1480/1550nm FWDM - pour l'amplificateur optique de haute puissance de DWDM et l'EDFA
* 1510/1550nm FWDM - pour les réseaux optiques multicanaux de DWDM
* 980/1550nm FWDM - pour le haut amplificateur optique de la performance DWDM et l'amplificateur d'EDFA
* GPON, XGPON, rf Vedio pour le système de la deuxième génération
Index technique
| Paramètres | Unité | Dispositif d'I-FWDM | ||
| Longueur d'onde fonctionnante T : longueur d'onde de transmission R : longueur d'onde de réflexion 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanomètre | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perte par insertion | DB | Transmission : ≤ 0,6 | ||
| Réflexion : ≤ 0,4 | ||||
| Isolement de canal de transmission | DB | ≥ 30 | ||
| Isolement de la Manche de réflexion | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Stabilité thermique de longueur d'onde | nm/℃ | ≤ 0,003 | ||
| Stabilité thermique de perte par insertion | dB/℃ | ≤ 0,005 | ||
| Perte de retour | DB | ≥ 45 | ||
| Puissance optique | mW | ≤ 500 | ||
| Température de fonctionnement | ℃ | -10 | +70 | ||
| Température de stockage | ℃ | -40 | +85 | ||
| Hygrométrie | % | 5 | 95 | ||
| Dimension | millimètre | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Note : 1. la personnalisation est disponible. 2. a spécifié sans connecteur, et ajoute une perte 0.2dB supplémentaire par connecteur. |
||||
Caractéristiques
* basse perte par insertion
* bas PDL
* isolement élevé de canal
* excellente fiabilité environnementale
Application :
* système de WDM
* CATV
Emballage de produit
| Article de finition | Boîte intérieure | Carton |
FAQ
Q1 : Est-ce que je peux avoir un ordre d'échantillon ? Quel est votre MOQ ?
|
|
